全自动化压力校准

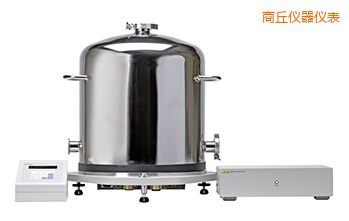

PG9000系列活塞压力计使用AMH全自动砝码加载技术，支持100kg自动加码砝码组，在表压和绝压下均可实现全自动测试。自动加码大大消除了由人工加载可能造成的磨损，自重活塞式压力计，提高砝码组稳定性。绝压模式时自动加码机构在钟罩内工作，无需破坏真空即可完成不同压力点的砝码加载工作，节省了手工更换砝码时将真空释放掉再重新建立真空而耗费的大量时间。持续不断的真空可以实现更低的真空度和更稳定的残留真空值。

自动加码使得测试时间大大缩短，轴向压力计算，工作效率大大提高，尤其是在进行绝压测试时更为显著。更重要的是，自动化的操作更加有利于提高测量的复现性，更加适合进行大量压力点的测试，这些工作在手动操作时都非常困难。当配合使用COMPASS®压力校准管理软件时，测试可以实现完全无人值守的全自动化运行。

长期以来，煤层气井下压力计，福禄克公司与世界各国的国家计量院开展广泛合作，致力于获得最小的压力测量不确定度，并向各国家计量院和高端压力计量实验室供应了大量的活塞压力计产品。PG9000系列活塞压力基准正是这些高水平工作的结晶。

通用技术指标

最大压力量程

表压：11kPa～500kPa；绝压：11kPa～500kPa

工作介质

气压：空气，氦气，氮气

最大砝码质量

100kg

压力连接件

DH200为密封和轭圈型接头，适用于1/4 in (6 mm)圆锥形左旋螺杆，与AE SF250C HIP LF4相当。

通讯接口

RS-232 COM1：连接主计算机；COM2：外部气压计
COM3：自动压力控制器

重量

34kg (不含砝码)

尺寸

34.1 cm x 54.3 cm x 52.3 cm

工作温度范围

15～35oC

电源

85～264VAC,22VA

压力测量指标

活塞模块型号

PC-9607-5

平台

PG9607

灵敏度

0.02 Pa + 0.5 ppm

复现性

±2ppm

典型下降速率

0.25 mm/min

型号

描述

PG9607

气体活塞式压力计平台，电机驱动旋转

PG9600-VAC-REF可选的真空参考硬件

进行绝压测量所需要的硬件。


包含：

·        不锈钢真空室（钟型玻璃罩）型件包含排气阀及配件。

·        带CDG的真空测量套件，扬程压力计算，手动阀和互联，接口和配件。

交付时采用可重复使用的运输箱，并附带校准证书。。真空泵以及与钟型玻璃罩型件的互联分别单独供应。

PC-9607-5

砝码产生压力：5 kPa/kg

最小压力：11 kPa

最大压力：500 kPa

MS-7001-35

砝码套件（在没有AMH的情况下用于手动操作）
额定总质量：35 kg

MS-7002-35

35kg砝码组

MS-7002-40

40kg砝码组

MS-7002-45

45kg砝码组

MS-7002-55

55kg砝码组

MS-7002-80

80kg砝码组

MS-7002-100

100kg砝码组

AMH-100-VAC

自动砝码加载装置，最高100kg

MS-AMH-100

100kg自动加码砝码组

MS-AMH-60

60kg自动加码砝码组

MS-AMH-90

砝码套件（在有AMH情况下用于自动操作）


额定总质量：90 kg


质量组包含AMH质量携带钟交付时采用可重复使用的外包装和存储运输箱，并附带校准证书。


如果不需要最大的压力量程，可以使用小于100 kg的质量组。

MB-7002-0.8

质量钟


要将手动质量组与PG9607结合使用，必须购买质量钟。质量钟不包含在PG9607平台或手动质量组中。

配件

描述

AMH-100

自动加码器

MPC1-1000

手动操作的气压控制器，压力量程真空可达到7 MPa (1,000 psi)

COMPASS

校准软件

PPC4 A700Ku

自动压力控制器/校准器
利用PPC4，可以进行自动压力控制和活塞式浮动
