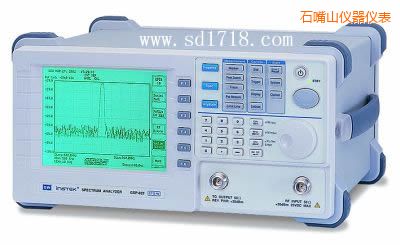

    频谱分析仪
    型 号:GSP-827
    品 牌:台湾固纬GWINSTEK
    技术指标:频率范围: 9kHz~2.7GHz.
    石嘴山频谱分析仪-GSP-827-台湾固纬GWINSTEK


    GSP-827频谱分析仪是一款在射频测量应用中使用非常方便的仪器,它拥有极易操作的设计和极高的性价比,频谱分析仪频率,还有非常便捷的可携包。GSP-827覆盖了 9kHz~2.7GHz的频带,频谱分析仪 进口,专门为射频产品的生产/开发测试需求和无线通讯系统的现场维护/升级而设计的。GSP-827超大的内存能够存储100 组波形和设置,使得需要处理大量测量资料的重复性测量成为可能。使用AC/DC/电池操作模式和轻便的4.5kg重量,GSP-827使得户外的射频系统 服务更加容易。


    轻便且易操作的频谱分析仪具有极高的性价比
    GSP-827涵盖了9kHz ~ 2.7GHz的频率,频谱分析仪 报价,专门为射频产品的生产或製造、无线通信系统的调整和安装测试量身设计。优异的性价比与优越的便携性能,极易操作的设计,使得GSP-827成为在射频测量应用中一款精确和便捷的仪器。

    高度的便携性和超大的储存容量
    AC/DC/电池供电操作模式、4.5kg的轻便重量、小巧的尺寸,频谱分析仪 噪声,涵盖了9kHz ~ 2.7GHz的频率,使得GSP-827成为一款射频系统的维护方面非常方便的仪器。能储存100组波形的设置的记忆体使得储存大量重複性的测量结果结果成为可能。GSP-827超大的储存容量也是产品和元器件特性准确的一个有用的特徵。重覆性的测量结果能够先保存在GSP-827上,频谱分析仪结构,然后传输到电脑上作进一步的分析。

    优异的性价比
    基于先进的综合性设计,GSP-827带给您无比精确和真实的测量。-100dBm的卓越低底噪杂讯和-100dBm ~ +20dBm的宽范围输入性能,大大延伸了产品的应用范围。ACPR、OCBW和CH Power测量功能让无线通信特性的测量变得更加简单和方便。能在两个独立的频段和设置内同时观察频谱的分割视窗显示功能使得複杂的测量变得更加容易。选配的追踪产生器(Tracking Generator)在射频元件和模组的测量上也非常的实用。


    CH POWER/OCBW/ACPR

    GSP-827提供了多种功率测量功能,包括通道供率(CH Power)、占用频宽(OCBW)、邻近通道洩漏比(ACPR),频谱分析仪供应商,这些功能适用于无线通信系统传输特性的验证。

    CH Power :
    通过设定信的中心频率和信号带宽,频谱分析仪检测对象,GSP-827能够自动测量指定通到设定带宽的全部传输功率。

    OCBW :
    通过设定通道的中心频率和总传输功率的百分比,GSP-827能够自动显示一定百分比的总传输功率的带宽。
    ACPR :
    ACPR测量功能提供给用户测量指定通道和相邻的通道干扰和洩漏功率测试。对于现代通讯系统,频谱分析仪 国产,GSP-827能完全胜任测量指定通道和它临通道的功率比,无论是在同一个通讯系统还式不同的通讯系统。

    10组游标(峰值跟踪、峰值搜寻)
    GSP-827在峰值侦测和多游标模式下都提供高度的弹性操作。高达10组的游标可选择在萤幕的一个表格中同时显示频率和振幅的绝对值。通过简单的操作过程,被选择的参考值游标和相关频率和振幅的大小能够显示在萤幕上。所有的游标功能,包括峰值侦测、峰值到中心、峰值跟踪都提供了快速且易懂的测量。

    100组波形/状态储存
    GSP-827提供了高达100组用来储存调出波形和测量设置的储存记忆。明确的文件夹名称和日期/时间标记能够很容易的识别表存的文件并分析所有保存的讯息。GSP-827也拥有超大的储存容量,能够轻鬆胜任现场测量服务和产品特性验证。

    限制线
    用户能够轻鬆设定上下限,用来监视所定义下的非正常信号。每条限制线可以通过连接点形成,而这些点可以通过设定频率和振幅来确定。

    分割视窗
    GSP-827分割视窗功能能够让使用者在两个萤幕上以两种不同的设置来观察同一输入信号的频谱。如此一来,频谱分析仪 报告,这个很有用的将测量合二为一的功能等于将两台仪器合而为一。

    追踪产生器
    GSP-827使用选配的追踪产生器将成为一个便捷的仪器,用来做双埠元件的特性验证,如滤波器、放大器等。输出信号的标准化过程可以透过补偿将测试线、连接接头所引起的耗损加起排除,以确保测量的精确性。

    PC软体
    GSP-827提供了一套免费的PC软体,让使用者能够轻鬆的通过RS-232C将抓取的波形和相关的参数从本机传到电脑上。

    可携式工具包
    GSP-827透过可携式的工作包,能够让现场的射频测量更加方面。可携式的工具包不仅能够保护仪器,让携带更加便捷,频谱分析仪安捷伦,还能够携带附件,如射频线、天线和使测量更加方便的电池。
    优越性能:
    频率范围: 9kHz~2.7GHz.
    输入范围: -100dBm~+20dBm
    平均杂讯位准: -100dBm
    功率量测: ACPR/ OCBW/CH Power
    分割视窗: Simultaneous Measurements in Two Separate Frequency Spans.
    解析频宽(RBW):3kHz, 30kHz, 300kHz, 4MHz
    轻巧可携性:

    4.5公斤轻巧设计
    AC/DC/Battery 操作模式
    100组量测波形/操作状态记忆体, 并可于储存档案同时纪录日期/时间
    简易操作:

    10组游标量测功能: Delta Mode, Peak Search, Peak TrackTrace Function: Dual-Trace Display, Peak Hold, Freeze, Average, Trace Math
    限制线功能: Upper/Lower Limit with Pass/Fail
    测试 触发功能: Video/ External
    时间/日历功能: Time/Date Stamp in Saved Data
    提供宽广的外部参考时脉输入端: 1MHz…19.2MHz



    频率

    频率范围 9kHz-2.7GHz
    老化率 ± 5ppm, 0~50°C, 1ppm/年
    频距范围 2kHz to 2.5GHz in 1-2-5 顺序, 全展频, 零展频
    相位杂讯 -85dBc/Hz @1GHz 20kHz (典型值)
    扫描时间范围 50s~25.6s

    解析频宽

    解析频宽范围 3kHz, 30kHz, 300kHz, 4MHz
    解析频宽精确度 15%
    影像频宽范围 10Hz to 1MHz in 1-3 顺序

    振幅

    量测范围 -100dBm ~ +20dBm: 1MHz~2.5GHz @ 3k RBW
    -95dBm ~ +20dBm: 2.5GHz~2.7GHz @ 3k RBW
    -70dBm ~ +20dBm: 150k ~ 1MHz @ 3k RBW
    -65dBm ~ +20dBm: 50k ~ 150kHz @ 3k RBW
    过载保护 +30dBm, ±25VDC
    参考位准范围 -30dBm to +20dBm
    显示范围 75dB
    精确度 ±1.5dB @100MHz
    频率平坦度 ±1.5dB
    显示范围线性度 ±1.5dB over 70dB

    动态范围

    平均杂讯位准 -100dBm : 1MHz to 2.5GHz
    -95dBm : 150k~1MHz, 2.5GHz to 2.7GHz
    -75dBm : 150k~1MHz
    -65dBm/Hz: 50k~150kHz
    三谐交互调变失真 < -70dBc @-40dBm 输入时
    谐波失真 <-60dBc, RF输入< -40dBm
    旁生讯号 < -60dBc, Down from Reference Level 150k to 2.7GHz

    一般性能

    显示器 640 x 480单色高解析度LCD
    记忆体 100组轨迹或面板设定
    游标 10组游标, 提供 Delta , Peak , Marker Track
    轨迹侦测 Peak, Maximum hold, Freeze, Trace math
    功率量测 相邻通道功率(ACPR)
    占用频宽(OCBW)
    通道功率(CH Power)

    接头

    RF 输入端 类型: N-母座, 50Ω
    RF输入之VSWR: <1.5:1 @0dBm Reference Level
    外部参考时脉输入端 类型: BNC-母座
    64k, 1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2M
    参考时脉输出端 类型: BNC-母座, 10MHz
    直流电源输入端 插口: 5.5mm, 12V
    RS-232C Sub-D 9针-母座
    电源电压 交流 100~240V, 48~63Hz


    配件


    电源线 x1
    使用手册 x1
    尺寸以及重量 330W x 170H x 340D (mm),
    约. 4.5kg
