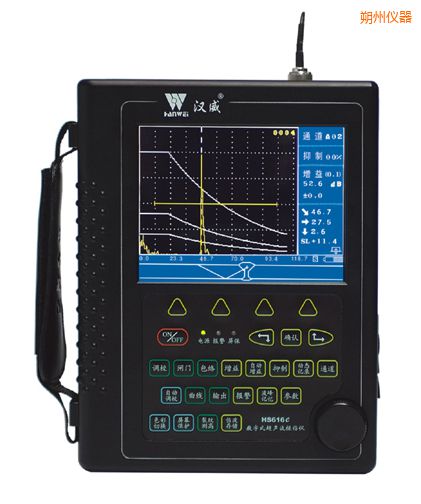

    增强型真彩超声波探伤仪
    型 号:HS616e
    品 牌:武汉中科
    技术指标:扫描范围:零界面入射~14000mm(钢纵波)
    朔州增强型真彩超声波探伤仪-HS616e-武汉中科
    HS616e增强型真彩超声波探伤仪 性能特点:

    A 特优点

    全数字,真彩显示器,根据环境选择背景色、亮度值可自由设定,领潮国内应用技术

    数码飞梭旋钮,一键式操作

    频谱分析,高速FFT运算,实测探头频率

    高性能安保锂电,模块插接式,一机两电两充,引导潮流

    B 发射脉冲

    脉冲强度:分级选择,设200V、300V、400V,适用探头范围广

    脉冲宽度:100-300ns连续调节,匹配不同频率探头探伤时的最佳灵敏度

    阻抗匹配:51Ω、150Ω、200Ω、400Ω,满足灵敏度及分辨率的不同工作要求

    工作方式:单晶探伤,超声波探伤仪 翻译,双晶探伤

    C 扫描范围

    零界面入射~14000mm(钢纵波),按比例调节,连续调节两种模式。

    D 放大接收

    硬件实时采样:150MHz,焊缝探伤仪,波形高度保真

    检波方式:全检波、正、负检波、射频波显示

    闸门信号:单闸门、双闸门、全屏检索、闸门内峰值读数。

    增值/全自动增益:设0.1dB、2dB、6dB步进值,超声波探伤仪操作步骤,设波幅高度值全自动增益方式

    E 报警

    闸门内,曲线内声光报警及关闭

    F 数据存储

    50组快捷选择探伤参数通道,预先调校好各类探头与仪器的组合参数,自由设置各行业探伤标准,方便存储、调用、复验、打印、通讯传输

    内存1000幅探伤回波信号及数据,实现存储、读出浏览,单幅打印,连续打印和通讯传输的计算机管理。

    参数附件:全中文设置探伤参数,输入实时数据,随机存储、调用、打印、报告通讯

    G 探伤功能

    波峰记忆:实时检索缺陷最高波,标定缺陷最大值

    实用AVG:实用AVG曲线、自动换算缺陷φ值(3Nus外)

    裂纹测高:找准缺陷最高波,实时衍射法测高

    动态记录:检测实时动态记录波形,存储、回放

    缺陷定位:实显水平值L、深度值H、声程值S

    缺陷定量:实显SL定量值

    缺陷定性:通过包络波形,人工经验判断

    曲面修正:曲面工件探伤,修正曲率换算

    距离补偿:厚工件远距离探伤实时补偿,避免漏检小缺陷

    B型扫描:实时扫查,描述缺陷横切面

    H 实时时钟记录

    实时探伤日期、时间的跟踪记录,并存储

    I 控制接口

    高速USB、RS232两种接口提供传输打印

    J 屏幕保护

    待机时可关闭屏幕使仪器省电,减少开关机次数,延长使用寿命



     HS616e 增强型真彩超声波探伤仪 技术参数:

    脉冲强度:200V、300V、400V三档可选

    脉冲宽度:100-300ns连续可调

    阻抗匹配:51Ω、150Ω、200Ω、400Ω四档可选

    工作方式:单晶探伤、双晶探伤

    扫描范围:零界面入射~  14000mm钢纵波

    采样频率/位数:150MHz/8bits

    检波方式:全检波、正、负检波、射频波显示

    工作频率:0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz)

    各频段噪声电平:  < 80×10-9V/Hz1/2

    衰减器精度:< ±1dB/12dB

    增益调节:110dB(0.1dB、2dB、6dB步进,全自动调节)

    声速范围:(100 ~ 20000)m/s

    动态范围:≥ 30dB

    垂直线性误差:≤ 3%

    水平线性误差:≤ 0.1%

    分辨力:>40dB(5N14)

    灵敏度余量:>62dB(深200mmΦ2平底孔)

    数字抑制:(0 ~ 80)%,不影响线性与增益

    电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

    工作时间:连续工作5小时以上(锂电池供电)

    环境温度:(-10 ~ 40)℃(参考值)

    相对湿度:(20 ~ 95)% RH

    外型尺寸:220 x 175 x 55(mm)

    重量:整机含内置电池1.4kg


      武汉中科创新技术股份有限公司,简称“中科创新”,是中国科学院下属的科技型企业,公司注册前是中科院武汉物理所超声检测研究室,具有多年的研究经验和产品制造经验,现已是具有国际先进水准的专业从事超声波检测仪、电磁检测仪、涡流检测仪、超声自动化成套设备的开发、制造、技术支持与服务的旗舰型公司。

      武汉中科创新技术股份有限公司自二十世纪八十年代率先研发数字式超声波探伤仪填补国内空白以来,一直致力于高新技术产业化的发展,逐渐形成了具有国内一流品牌的便携式数字超声波探伤仪、手持式数字超声波探伤仪、记录本式数字真彩超声波探伤仪、空军系统专用数字超声波探伤仪、铁路系统专用数字超声波探伤仪,台式、分体式多功能多通道数字超声波自动探伤系统等多元化不同超声检测的产品。公司拥有一流的科技开发和生产实力的队伍,从而保证了各种产品具有独立的自主知识产权,使产品的各项性能和技术指标均达到国际水平,领先国内水平。更因为在产品技术上的先进性、品质因素上的卓越可靠性,使公司得以保持良好的市场活力,产品广泛被应用到锅炉、压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业的制造、生产、质控环节上,受到了一致的好评,实现了良好的经济效益和社会效益。

      武汉中科创新技术股份有限公司在发展中不断壮大,通过了GB/T19001-2000标准质量体系的认(0503Q10047ROS),先后获得中国科学院和国家科技进步奖,产品得到了国家原劳动部、原电力部、石油天然气总公司、铁道部、解放军空军司令部装备部、国家质量技术监督局、航天技术总公司等部委的热忱推荐和大力推广。多年来连续被国家经贸委评为1998、1999、2000、2002年度国内新产品;科技部列为超声仪器行业独家1997年国家级重点火炬计划项目(国科火字96103)实施单位;也是数字式超声波仪器行业唯一通过国家质量技术监督局计量器具型式批准的国家级产品(国监局98№:2)。专用数字超声仪器通过铁道部车辆局技术评审(量设1997),被列为铁道部机务系统专用定型产品;通过空军司令部技术成果鉴定(鉴字61068号),并获军内成果二等奖。公司新近研制开发的“ABTMI-1型多功能超声波探伤设备和检测方法”项目以通过国家质检监督检疫局所组织的科学技术成果鉴定。正在研制的新项目便携式TOFD检测仪,目前已经全面掌握TOFD技术并积累了大量的现场数据,TOFD技术实现的硬件部分面临的是实验阶段。便携式TOFD检测仪及提出的检测技术能完善探伤标准、探伤检测工艺,为企业和在检验单位提供在用压力容器压力管道稳定生产的技术服务,同时产生明显的经济效益。更主要的是由于解决了检验检测中的技术难题,切实保证在用压力容器管道的安全运行,具有极为明显的社会效益。

      在实践应用中,经过行业培训管理机构及专家的认真评审,北京市特种设备无损检测人员资格考核委员会已购买我公司一批仪器,用于专业人员考核使用仪器,湖北省、湖南省、广东省、山东省、辽宁省、河南省、重庆市、陕西省、新疆、北京市、天津市、河北省等省市的Ⅱ级无损检测人员取证、复证培训班指定专用数字超声波仪器厂商;全国电力无损检测人员取证、换证指定专用数字超声波仪器厂商;全国特种设备无损检测人员Ⅲ级复试培训班指定示范数字超声波仪器厂商,并深受专家及使用人员一致好评。

      公司提供技术咨询、技术培训、仪器性能欧标检定、市场营销和售后服务一体化的服务体系。本着"科技领先,诚信为本,优质高效,进取创新"的经营管理理念,以成为国内国际数字超声专业一流的高科技公司为目标,愿与无损检测界专家和其他社会各界朋友诚信合作,共同推动无损检测界检测设备技术的新发展!
