详细技术指标
温度
温度量程(-10 °C以下未经校准):-20 °C~+250 °C(-4 °F~+ 482 °F)
全热辐射度是:精度:± 2 °C或2 %(取二者中较大者)
成像性能
视场角度:23°×17°
空间分辨率(IFOV):2.5 mRad
最小聚焦距离:红外:15 cm(6 in) 可见光:46 cm (18 in)
聚焦:手动
像频:9 Hz刷新率
探测器类型:160 × 120焦平面阵列,非制冷微测辐射热计
红外镜头类型:20 mm F = 0.8镜头
热灵敏度(NETD):≤ 0.13 °C @ 30 °C (200 mK)
红外频带:7.5μm~14μm
可见光照相机:640 × 480分辨率 130万像素
图像显示
调色板:铁红、彩虹色、高对比度和灰色
强度和跨距:强度和跨距自动或手动平滑缩放
最小跨距(手动模式):5 °C (9 °F)
最小跨距(自动模式):10 °C (18 °F)
最小跨距(自动模式):全红外或画中画
画中画(PIP):100 %红外图像显示在中央320 × 240像素区域
全屏(关闭PIP):100 %红外图像显示在中央6400 × 480像素区域
图像和数据储存
储存介质:SD存储卡,可保存至少1200幅.IS2格式的IR-Fusion图像并链接可视图像,或者3000幅.bmp格式的基本红外图像
文件格式:非辐射(.bmp)或全辐射(.is2) 非辐射(.bmp)图像文件不需要分析软件
使用SmartView™软件导出的文件格式:JPEG、B
通用技术指标
工作:-10 °C~50 °C (14 °F~122 °F)
储存:-20 °C~+50 °C (-4 °F~122 °F),不含电池
相对湿度
10 %~90 %,无结露
显示屏
9.1 cm(3.6 in)(对角线)彩色VGA(640 x 480)液晶显示批国内(可选亮度或自动调节)
控制和调整
用户可选温度单位(°C/°F)
语言选项
时间/日期设置
软件
提供SmartView™分析和报告软件
电源
电池:内置可充电电池组(已装)
电池寿命:3~4小时连续使用(LCD显示屏的亮度为50%时)
使用交流适配器/充电器及汽车直流电源适配器时的充电时间:完全充满需要2个小时
交流电源供电/充电
交流适配器/充电器(交流110 V~220 V,,50 Hz~60 Hz),热像仪工作时可充电。提供通用交流电源适配器
节电:
在5分钟无活动时激活休眠模式;在20分钟无活动时自动关闭
安全标准
CE指令:IEC 61010-1:无类型,污染等级2
电磁兼容
EMC指令:EN61326-1
C-Tick认证:IEC/EN 61326
US FCC认证:CFR 47,Part 15 Class A
振动
2 G, IEC 68-2-29
冲击
25 G,IEC 68-2-29 {2 m (6.5 ft)跌落, 5面}
尺寸(高×宽×长)
0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量
1.2 kg (2.65 lb)
IP防护等级
IP54
质保
2年
校准周期
2年(正常工作和正常老化)
支持的语言
英文、意大利文、德文、西班牙文、法文、耳闻、葡萄牙文、瑞典文、土耳其文、捷克文、波兰文、芬兰文、简体中文、繁体中文、韩文和日文
型号名称
描述

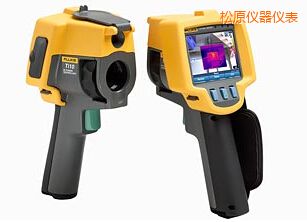

Fluke Ti10
9 Hz热像仪 热成像相机,带20毫米镜头 包括:
Thermal Imaging Accessories
热成像仪遮光板
Visor for Ti32, Ti29, Ti27, Ti25, Ti10, Ti9, TiR32, TiR29, TiR27, TiR1, TiR, TiRx and TiS
电池,,充电器和适配器
TI车用充电器
车载充电器
