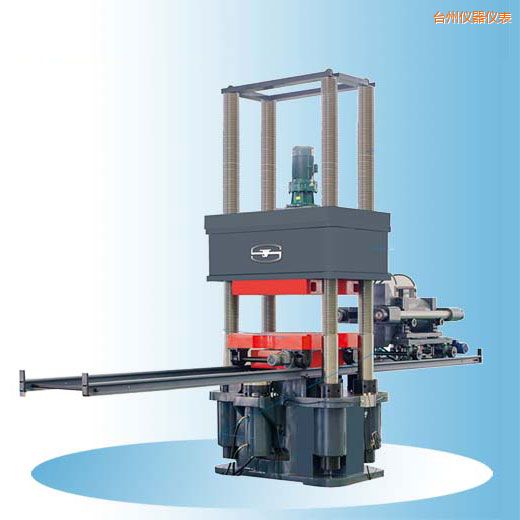

    时代微机控制电液伺服压剪试验机
    型 号:YAW-5000J、YAW-10000J、YAW-15000J、YAW-20000J、YAW-300
    品 牌:时代仪器
    技术指标:垂向最大试验力(kN):5000 10000 15000 20000 30000
    台州时代微机控制电液伺服压剪试验机-YAW-5000J、YAW-10000J、YAW-15000J、YAW-20000J、YAW-300-时代仪器

       YAW-5000J、YAW-10000J、YAW-15000J、YAW-20000J、YAW-30000J微机控制电液伺服压剪试验机采 用油缸下置式、四立柱结构,机架刚度强度高,变形小,满足公路、铁路桥梁板式、盆式、球型支座的检测要求,试验空间无级可调,方便不同高度的试验需求。采 用试金自主研发的专有多通道闭环协调加载电液伺服控制系统,微机控制协调多级液压加载、连续加荷平稳、多级试验力保持,自动采集并储存数据、绘制曲线,自 动打印试验报告,计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠,是交通、建材、冶金、航空、航天、大专院校、科研单位等理想的试验设备。

       采用下置式柱塞油缸、四丝杠框架式主机,试验空间无级可调,方便不同高度的试验需求。整机刚度高,变形量小,测量数据准确无误;底座、横梁采用整体铸造 结构,其结构布筋分布合理,工件刚度大,外型美观大方,保证整个零件安全可靠;横梁为可移动式,能实现试验空间的无级调整,除了满足橡胶支座的试验外,增 加相应的辅具,还能做一些较大试样的压缩试验;

       剪切系统由剪切油缸、前后横梁、两侧拉杠、剪切中间抽板、上下摩擦板、顶块、连接销、剪切小车等组成。采用双作用伺服缸施加试验力,由剪切小车支撑,浮 动油缸调整横向剪切的垂向高度。剪切小车升降调整加载装置水平位置,保证剪切力值的准确性,提高检测精度。双作用伺服油缸、连接拉杠、摩擦板、剪切小车、 浮动油缸和导轨等构成横向剪切系统。

       转角系统采用双作用伺服油缸施加力,并固定在垂向主机的底座上。双作用伺服油缸、转角板、球面杆和支承座等构成转角系统;根据不同大小的试样,可以更换球面杆的长短附具,以满足不同试件厚度的试验要求。

       依据标准为《JT/T 4-2004公路桥梁板式橡胶支座》、《GB/T17955-2009桥梁球型支座》、《JT/T391-2009公路桥梁盆式支座》、《TB/T 2331-2013铁路桥梁盆式橡胶支座》、《TB/T1893-2006铁路桥梁板式橡胶支座》、《GB20688.4-2007橡胶支座第4部分:普 通橡胶支座》。

    垂向加载部分
    技术指标/试验机部位 YAW-5000J YAW-10000J YAW-15000J YAW-20000J YAW-30000J
    垂向最大试验力(kN) 5000 10000 15000 20000 30000
    试验力示值相对误差 ≤示值得±1%
    试验力测量范围 1%-100%Fn
    压缩空间(mm) 900 1500 1500 1500 1500
    活塞空载最大速度(mm/min) 50 40 40 40 40
    活塞行程(mm) 150 300 300 300 300
    位移测量范围(mm) 0-150 0-300 0-300 0-300 0-300
    位移测量精度 ±1%
    变形测量 四只光栅式数字位移传感器测量试样垂向变形
    四只光栅式数字位移传感器测量试样径向变形
    变形测量范围 0-50mm(垂向变形)、0-20mm(径向变形)
    上下压板尺寸(长*宽)(mm) 700*800 1050*1050 1200*1200 1350*1350 1500*1500
    横梁升降速度(mm/min) 170 200 200 200 200
    主机外形尺寸约(长*宽*高)mm 4100*1145*3200 7000*1900*4900 7600*2340*5000 800*2340*5150 9000*2500*5300

    横向剪切部分
    技术指标/试验机型号 YAW-5000J YAW-10000J YAW-15000J YAW-20000J YAW-30000J
    剪切最大试验力(kN) 1000 2000 3000 4000 6000
    试验力示值相对误差 ≤示值得±1%
    试验力测量范围 2%-100%Fn
    活塞行程(mm) 200 200 300 300 300
    位移测量范围(mm) 0-200 0-200 0-300 0-300 0-300
    位移测量精度 ±1%
    变形测量 两只光栅式数字位移传感器测量试样横向剪切变形;
    变形测量范围 0-150mm

    转角部分
    技术指标/试验机型号 YAW-5000J YAW-10000J YAW-15000J YAW-20000J YAW-30000J
    转角最大试验力(kN) 300 600 1000 1500 2000
    试验力示值相对误差 ≤示值得±1%
    试验力测量范围 4%-100%Fn
    活塞行程(mm) 150 150 200 200 200
    位移测量范围(mm) 0-150 0-150 0-200 0-200 0-200
    位移测量精度 ±1%
    变形测量 四只光栅式数字位移传感器测量试样变形(用径向的四只传感器)
    变形测量范围 0-20mm
