唐山便携式超声波TOFD探伤仪PXUT-920PLUS,唐山便携式超声波TOFD探伤仪价格

唐山便携式超声波TOFD探伤仪-PXUT-920PLUS-南通友联

一、产品介绍

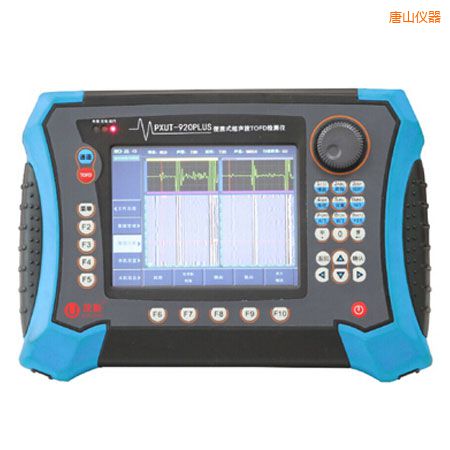

PXUT-920PLUS便携式超声波TOFD探伤仪，系南通友联数码技术开发有限公司在第三代TOFD检测仪PXUT-920的基础上，深圳超声波探伤仪，研制的多通道增强型TOFD检测仪。该设备延续了PXUT-920便于携带、操作简便的优点，超声波探伤仪说明书，功能更强大、性能更优异，通道数扩展至12个，是一款具备A扫、B扫、C扫、D扫、TOFD成像，导波成像，以及支持P扫功能，为国内无损检测人员度身定制的多通道增强型TOFD检测仪。

二、功能特点

●满足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN -14751、NEN 1822、DNV、API、RBIM等标准及新容规、锅规的指标要求；

●全物理键盘和触摸屏操作方式，全中文显示界面，操作快捷方便，实用性强；

●能根据工件的厚度进行自动工艺计算，德国超声波探伤仪，进行TOFD分层，并计算出每个分层和每个通道的PCS值。

●模块式锂电池供电，超声波探伤仪波形图，插拔式结构，可随时更换电池，续航时间长；

●按JB/T4730.10要求，二手超声波探伤仪，多通道TOFD+PE组合扫查，能实现大厚壁焊缝一次性100%覆盖；

●仪器通过国家级机构组织的科技成果鉴定，仪器出厂时提供原厂欧标鉴定合格书；

●设备通过“中国法定计量机构” 性能测试并取得测试报告证书同时通过“中国特种设备检测研究院”性能测试并取得B级及以上（不含限定级）评级。

●我厂举办“衍射时差法超声检测（TOFD）设备操作培训班”的资质文件。

三、指标参数

通道数	4通道（可以扩展到12通道，相控阵超声波探伤仪，最多同时连接探头：12）
脉冲类型	负方波脉冲
脉冲前沿	<8ns
脉冲宽度	50~1000ns连续可调
阻抗匹配	25Ω /500Ω可调
扫描范围	零界面入射——7000mm钢纵波
采样频率/位数	125MHZ/12bits
采样深度	512/4096点可调
重复频率	25-800Hz可调
波形平均	1-8可调
检波方式	数字检波
声速范围	300～20000 m/s
动态范围	≥30dB
垂直线性误差	≤4%
水平线性误差	≤0.3%
分辨力	>36dB（5P14）
灵敏度余量	>60dB(深200mmΦ2平底孔)
波形显示方式	射频波，全数字智能超声波探伤仪，检波 (全波、负或正半波),信号频谱(FFT)
成像模式	根据选择的操作模式和相应的仪器设置显示A扫、B扫、D扫
直线扫查长度	0—40000mm，自动滚屏
记录方法	完全原始数据记录
离线分析软件	（1）离线分析软件应该具备SATF（合成孔径聚焦）处理功能，差分，直通波拉直功能（2）离线分析软件具备图像处理前和处理后的同屏对比显示功能（3）离线图象分析：恢复和回放扫查时记录的A扫波形。缺陷尺寸和轮廓（4）数据报告：直接打印校验表、A扫、频谱图、B扫图像、C扫图像、CB图像、TOFD图像、D扫图像、P扫图像
内存	1 GB（可升级）
闪存Quasi HDD	4G
输出	LAN、VGA、USB2.0
显示	6.5″高亮度真彩色高分辨率SVGA 1024×768像素, 日光可读 LCD
控制	全物理键盘和触摸屏操作、前板密封键盘、鼠标，飞梭
兼容外部设备	USB键盘和鼠标，USB闪存卡，通过USB或LAN打印，通过USB或LAN连接PC，进口超声波探伤仪，SVGA外接显示器
仪器操作系统	winCE操作系统，数字超声波探伤仪友联，抗病毒能力强
离线分析软件操作系统	全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接计算机，外接计算机通过网络或USB连接进行离线数据分析和报告
检测数据传输	检测信号及编码器数据应采用单根集成线束形式将信号输入仪器
扫查器装置	应配备扫查器，扫查架为全铸造铝合金材质，钢结构超声波探伤仪，“工”字型双主梁结构，主梁为两段式铰接连接，链接角度可实现0°~30°调节，配备集成接线盒及前置信号放大器，并具备强力磁轮压伸弹簧耦合装置，且可根据工件的弯曲度调整扫查架的弧度。）
包装	进口高强度硬塑箱
电源、电压	模块式超轻锂电池，电池连续工作时间不低于6小时
尺寸	240（宽）×155（高）×78（厚） mm，含电池
重量	2.4kg含电池
防护等级	防尘,防泼水设计,仪器达到IP65
