项     目

指     标

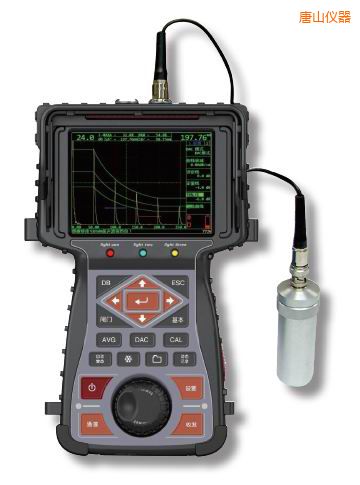

产品信息

产品重量（ kg ）

<2.0

产品外型尺寸（ mm ）

300 × 180 × 57 （不带遮光罩）

工作温度（℃）

-10 ～ +50

存储温度（℃）

-20 ～ +60

语言

英语、中文

探头连接

LEMO 或 BNC

电池容量（ mAh ）

聚合物电池 2 × 3.7V   5000mAh

电池工作时间（ h ）

8

快充时间（ h ）

4.5 左右

电源适配器

输入 100-240 ～ 50/60Hz

输出 9V DC/ 3 A ～ 4A

显示屏

彩色透射式 TFT ，超声波探伤仪使用方法， 640x480

基     本

测量单位

mm 、 inch 、 m s

扫描范围（ mm ）

零界面入射～ 10000

声速调节（ m/s ）

600 ～ 16000

探头延迟（ m s ）

0.000 ～ 750.000

显示延迟（ m s ）

-20 ～ +3400

工作方式

单探头、双探头、透射

波形显示方式

A 扫描显示、灰度 B 扫描显示、 AB 扫描同时显示

脉冲发生器

脉冲形式

模拟方波

发射电源（ V ）

200 、 400 、 600 、 1000

发射脉宽（ ns ）

75 、 100 ～ 500

探头阻尼 (Ω)

50 、 100 、 200 、 500

发射重复频率 (Hz)

10 ～ 1000

接收器

增益（ dB ）

0 ～ 110

总带宽（ MHz ）

0.1~15 (-3dB)

检波方式

正半波、负半波、全波、射频

垂直线性误差

± 2%

放大器精度（ dB ）

± 1

抑制（ % ）

屏高的 0 ～ 80

采样速率（ MHz ）

80

发射串扰抑制（ dB ）

大于 80

发射脉冲后盲区（ μs ）

3.3~10( 与发射有关 )

动态范围（ dB ）

100

瞬时分辨力（ dB ）

32

时基线性

不大于全屏宽度的± 0.5% 。

灵敏度余量

≥ 62dB

测量及其他

测量闸门

2 个独立测量闸门

检测方式

边沿、峰值

闸门测量

回波的幅值、声程、深度、投影等

冻结

冻结方式有：全冻结、峰值、比较、包络等方式

AVG 当量计算

根据缺陷回波和 AVG 曲线自动计算缺陷当量

DAC 缺陷定量

根据缺陷回波和 DAC 曲线对缺陷进行评估

闸门逻辑

关、测量、进波报警、失波报警

闸门报警

关、即时、保持 .2s 、保持 .5s 、保持 1s 、保持 2s 、锁存

报警蜂鸣

关、开

数据管理，青岛数字式超声波探伤仪型号，通信及打印

数据存储

50 个探伤参数通道记录

1000 幅波形图

（包括 980 幅 A 扫描波形和 20 幅 B 扫描波形）

4x2000 帧的动态波形

数据管理

实现对通道、波形、动态记录的存储、查看、回放操作

上述均可存储到本地或 U 盘

通信

通过 USB 接口与 PC 机通信

打印

打印探伤报告

输出接口

USB OTG 接口

USB2.0 Device   与 PC 机通讯接口

USB2.0 Host 接 U 盘或打印机

微型 RS232 接口

电源适配接口
