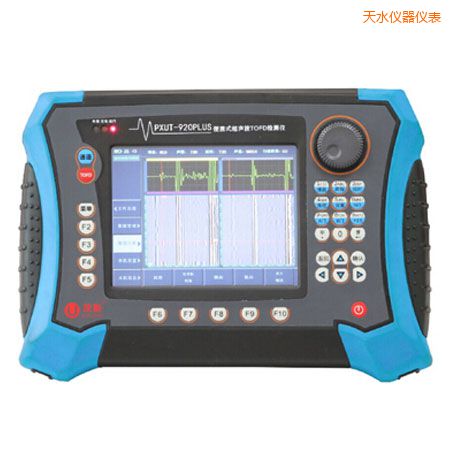

    便携式超声波TOFD探伤仪
    型 号:PXUT-920PLUS
    品 牌:南通友联
    技术指标:通道数:4通道(可以扩展到12通道,最多同时连接探头:12)
    天水便携式超声波TOFD探伤仪-PXUT-920PLUS-南通友联

     一、产品介绍

    PXUT-920PLUS便携式超声波TOFD探伤仪,系南通友联数码技术开发有限公司在第三代TOFD检测仪PXUT-920的基础上,研制的多通道增强型TOFD检测仪。该设备延续了PXUT-920便于携带、操作简便的优点,功能更强大、性能更优异,通道数扩展至12个,是一款具备A扫、B扫、C扫、D扫、TOFD成像,导波成像,以及支持P扫功能,为国内无损检测人员度身定制的多通道增强型TOFD检测仪。


      二、功能特点

    ●满足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN -14751、NEN 1822、DNV、API、RBIM等标准及新容规、锅规的指标要求;

    ●全物理键盘和触摸屏操作方式,全中文显示界面,操作快捷方便,实用性强;

    ●能根据工件的厚度进行自动工艺计算,进行TOFD分层,并计算出每个分层和每个通道的PCS值。

    ●模块式锂电池供电,插拔式结构,可随时更换电池,续航时间长;

    ●按JB/T4730.10要求,超声波探伤仪设计,多通道TOFD+PE组合扫查,能实现大厚壁焊缝一次性100%覆盖;

    ●仪器通过国家级机构组织的科技成果鉴定,仪器出厂时提供原厂欧标鉴定合格书;

    ●设备通过“中国法定计量机构” 性能测试并取得测试报告证书同时通过“中国特种设备检测研究院”性能测试并取得B级及以上(不含限定级)评级。

    ●我厂举办“衍射时差法超声检测(TOFD)设备操作培训班”的资质文件。



      三、指标参数

    通道数

    4通道(可以扩展到12通道,最多同时连接探头:12)

    脉冲类型

    负方波脉冲

    脉冲前沿

    <8ns

    脉冲宽度

    50~1000ns连续可调

    阻抗匹配

    25Ω /500Ω可调

    扫描范围

    零界面入射——7000mm钢纵波

    采样频率/位数

    125MHZ/12bits

    采样深度

    512/4096点可调

    重复频率

    25-800Hz可调

    波形平均

    1-8可调

    检波方式

    数字检波

    声速范围

    300~20000 m/s

    动态范围

    ≥30dB

    垂直线性误差

    ≤4%

    水平线性误差

    ≤0.3%

    分辨力

    >36dB(5P14)

    灵敏度余量

    >60dB(深200mmΦ2平底孔)

    波形显示方式

    射频波,检波 (全波、负或正半波),信号频谱(FFT)

    成像模式

    根据选择的操作模式和相应的仪器设置显示A扫、B扫、D扫

    直线扫查长度

    0—40000mm,自动滚屏

    记录方法

    完全原始数据记录



    离线分析软件



    (1)离线分析软件应该具备SATF(合成孔径聚焦)处理功能,数字型超声波探伤仪,差分,直通波拉直功能

    (2)离线分析软件具备图像处理前和处理后的同屏对比显示功能

    (3)离线图象分析:恢复和回放扫查时记录的A扫波形。缺陷尺寸和轮廓

    (4)数据报告: 直接打印校验表、A扫、频谱图、B扫图像、C扫图像、CB图像、TOFD图像、D扫图像、P扫图像

    内存

    1 GB(可升级)

    闪存Quasi HDD

    4G

    输出

    LAN、VGA、USB2.0

    显示

    6.5″高亮度真彩色高分辨率SVGA 1024×768像素, 日光可读 LCD

    控制

    全物理键盘和触摸屏操作、前板密封键盘、鼠标,飞梭

    兼容外部设备

    USB键盘和鼠标,USB闪存卡,锻件超声波探伤,通过USB或LAN打印,通过USB或LAN连接PC,SVGA外接显示器

    仪器操作系统

    winCE操作系统,抗病毒能力强

    离线分析软件操作系统

    全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP,Vista,Win7下工作的外接计算机,外接计算机通过网络或USB连接进行离线数据分析和报告

    检测数据传输

    检测信号及编码器数据应采用单根集成线束形式将信号输入仪器

    扫查器装置

    应配备扫查器,扫查架为全铸造铝合金材质,“工”字型双主梁结构,主梁为两段式铰接连接,链接角度可实现0°~30°调节,配备集成接线盒及前置信号放大器,并具备强力磁轮压伸弹簧耦合装置,且可根据工件的弯曲度调整扫查架的弧度。)

    包装

    进口高强度硬塑箱

    电源、电压

    模块式超轻锂电池,电池连续工作时间不低于6小时

    尺寸

    240(宽)×155(高)×78(厚) mm,含电池

    重量

    2.4kg含电池

    防护等级

    防尘,防泼水设计,仪器达到IP65
