交流数字功率计 |
|
| 型 号：GPM-8212 |
| 品 牌：台湾固纬GWINSTEK |
技术指标：同时量测显示功率、电流、电压 (功率因素或频率)
|
 |

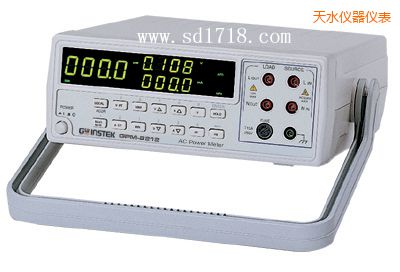

天水交流数字功率计-GPM-8212-台湾固纬GWINSTEK
台式数位交流功率计 , 主要功能:AC Power Meter
GPM-8212是一款适合中高端应用的台式功率计。最大可设置9999倍CT/PT比率，，高抗噪能力和电压/电流/功率的真有效值测量等功能使得GPM-8212成为一款性能优越功能强大的功率表。另外还有简单的结构和操作。超大0.56英寸显示幕能同时显示功率/电流/电压（PF/Hz）三个测量项目。RS-232C或RS-485接口与电脑连接用于实现数据采集和测试系统。
特点
同时测量(显示)功率、电流、电压 (功率因素或频率)
真有效值电压、电流、功率
最大值/最小值/保存功能
高抗噪能力
PT比率设定 (1 ~ 9999)
CT比率设定 (1 ~ 9999)
|
电压
|
|
档位
|
5V, 10V, 20V, 40V, 80V, 160V, 320V, 640V 共 8 档，，
自动/手动换挡
|
|
测量型态
|
真有效值
|
|
输入阻抗
|
>1MΩ
|
|
最大输入电压
|
1000V (峰值), 700V (有效值)
|
|
PT 比率设定
|
1 ~ 9999
|
准确度(在 23°C+5°C)
(正弦波)
|
+ （0.1% 读值 + 0.1% 档位）
|
|
电流
|
|
档位
|
160mA, 320mA, 640mA, 1.280A, 2.560A, 5.120A, 10.24A, 20.48A 共 8 档，，自动/手动换档
|
|
测量型态
|
真有效值
|
|
输入阻抗
|
0.01Ω
|
|
最大输入电流
|
30A (峰值), 20A (有效值)
|
|
CT 比率设定
|
1 ~ 9999
|
准确度(在23°C+5°C)
(正弦波)
|
+ （0.1% 读值 + 0.1% 档位）
|
|
瓦特
|
|
测量范围
|
0.32mW ~13.10kW
|
|
测量型态
|
真有效值
|
准确度(在23°C+5°C)
(正弦波)
|
+ （0.2% 读值 + 0.2% 档位）
|
|
功率因素
|
|
范围
|
0.001 ~ 1.000
|
|
计算式
|
W / (V x A) = 功率因数(PF)
|
|
频率
|
|
测量范围
|
40Hz ~ 400Hz
|
准确度(在 23°C+5°C)
（正弦波）
|
+ （0.2% 读值 + 2位）
|
|
常规
|
|
显示屏
|
4 位 0.56" LED ； 2 组 4 位 0.4" LED
|
|
最小输入
|
2% 档位
|
|
反应时间
|
2 次/秒
|
|
过载指示
|
" O.L "
|
|
电源
|
|
|
|
AC 100V ~ 230V, 50/60Hz
|
|
附件
|
|
|
|
电源线 × 1,
操作手册 × 1,
|
|
尺寸&重量
|
|
|
251(宽) × 91(高) × 291(长) mm
约 1.6 公斤
|
|
