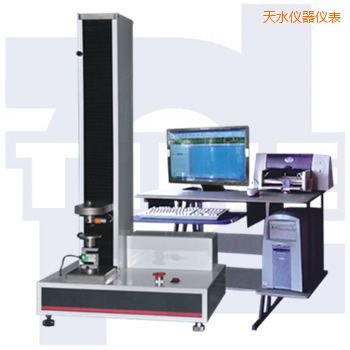

    微机控制电子万能试验机WDW系列
    型 号:WDW-(01、02、05、1、2、5)
    品 牌:时代仪器
    技术指标:试验力测量精度:优于示值的±1%(精密级为±0.5%)
    天水微机控制电子万能试验机WDW系列-WDW-(01、02、05、1、2、5)-时代仪器

    一、微机控制电子万能试验机WDW系列产品综述:

    WDW系列微机控制电子万能试验机是济南时代试金仪器有限公司生产的新一代电子万能试验机。该试验机整机造型由中央工艺美院参与设计,主机框架通过力学有限元分析,使受力更加合理,框架的刚度和强度得到了充分保证。

    该系列电子万能试验机采用日本松下(或安川)交流伺服系统和电机驱动、配以德国、美国原装减速器减速,保证试验机可以具有高达110万倍的减速比,且噪音小,寿命长,传动平稳。传动系统采用零间隙滚珠丝杠副,保证了试验结果的准确性和耐久性。

    PC机控制系统实现了试验力、试样变形、和横梁位移等参量的闭环控制和符合国家标准GB228《金属材料室温拉伸试验方法》要求的数据处理,以及试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示、自动处理(根据相应的试验方法)和处理结果的磁盘存储。

    试金试验机独创的DirectlTM控制器,PCI总成的内置式测量放大器完美地实现Plug &Plag及试验机闭环控制功能的最高境界:全程等速应变控制。虚拟仪器技术的完美应用,使试验力、变形、试验曲线和所有的人机交互操作所需按钮均在屏幕上“真实”地显示出来,所有操作只要一只鼠标器就可完成。另外,还在国内首家实现了金属薄板r值、n值的自动测量与处理,特别设计的控制模式智能设置专家系统和网络数据库技术的应用,是本系列试验机在技术上达到了国际先进水平。



    二、微机控制电子万能试验机WDW-010205125)技术指标:

    型号

    WDW-01

    WDW-02

    WDW-05

    WDW-1

    WDW-2

    WDW-5

    最大试验力

    100N

    200N

    500N

    1KN

    2KN

    5KN

    主机结构(可选定)

    单臂式结构

    试验力测量范围

    最大试验力的0.4%-100%

    试验力测量精度

    优于示值的±1%(精密级为±0.5%

    主机精度

    主机所有重要零部件均采用进口大型加工中心加工,保证试验机精度

    试验力分辨率

    1/300000(全程不分档或等效6档)

    测量位移分辨率

    分辨率高于0.001mm

    横梁移动速度

    0.001-500mm/min,无级调速

    大变形测量范围

    10mm-800mm

    变形测量精度

    在引伸计满量程的2%-100%范围内,优于示值的±0.5%

    速度控制精度

    ±1%0.01~10mm/min)±0.5%10~500mm/min

    恒力、恒变形、恒位移控制范围

    0.2%-100%FS

    恒力、恒变形、恒位移控制精度

    设定值<10%FS时,设定值的±1.0%以内;设定值≥10%FS时,设定值的±0.1%以内

    变形速率精度

    速率<0.05%FS时为±2.0%设定值内;速率≥0.05%FS时为±0.5%设定值内

    试验拉伸空间(可定制)

    800mm

    试验宽带空间(可定制)

    不限

    夹具形式(可定制)

    标配拉伸附具,选配压缩附具、弯曲附具及用户提出的其他附具形势

    压盘尺寸(可定制)

    φ100mm

    整机电源

    单相,220V±10%50hz功率:2KW

    工作环境

    室温-35,相对湿度不超过80%

    主机尺寸(可定制)

    600mmx360mmx1650mm

    整机重量

    180kg
