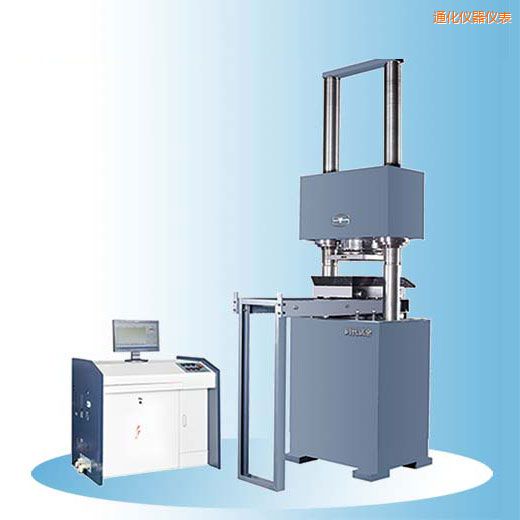

通化时代微机控制电液伺服压力试验机-YAW-3000A-时代仪器
YAW-3000A微机控制电液伺服压力试验机主要用于多种材料的压缩试验,waw-100b微机电液伺服式万能试验机,例如:水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。
YAW-3000A微机控制电液伺服压力试验机主要由主机、伺服油源、电控柜及计算机打印件等部分组成。采用液压加荷、油压传感器测力、PC机-电液伺服控制系统自动控制试验进程,微机屏幕显示试验数据及曲线,可进行数据处理、储存及打印。
YAW-3000A微机控制电液伺服压力试验机为双丝杠框架结构、移动式横梁、油缸下置式主机。移动式横梁可在一定范围内任意调整试验空间。主机部分主
要由横梁、丝杠、工作台、小车等部分组成。横梁由二丝杠支撑在底座上,由螺帽加以紧固构成加荷框架;横梁上装有球面座,上压盘装在球面座上,加荷时可根据
试件形状自动调整方向,电液伺服试验机使用方法,使试件受力均匀;横梁上装有调整电机,微机电液伺服万能材料试验机,由电机带动蜗杆,电液伺服试验机价格,蜗杆带动蜗轮,再由蜗轮带动丝母旋转,丝母带动横梁上下移动,电液伺服试验机说明书,从而调整试验
空间;横梁中装有弹簧,电液伺服万能试验机价格,支撑起横梁的重量,电液伺服万能试验机,消除掉丝母螺纹与丝杠螺纹竖直方向上的间隙,电液伺服试验机厂家,使试验可靠,微机控制电液伺服万能材料试验机,数据准确;下压盘装在小车上,小车可在轨道上来回移
动,装卸试件均可拉出小车。下压盘的圆刻线是为了便于放置试样。主机上的油管与油源相通。当控制油液进入油缸后,电液伺服试验机操作方法,推动活塞连同固定工作台及下压盘上升,使
试验力逐渐作用在试样上。
技术指标/试验机型号
|
YAW-3000A
|
最大试验力(kN)
|
3000
|
试验力测量范围
|
最大试验力的4%-100%
|
试验力准确度
|
优于示值得±1%
|
上下压盘尺寸(mm)
|
400*400
|
上下压盘最间距(mm)
|
0-1000
|
活塞行程(mm)
|
200
|
立柱净间距(mm)
|
560
|
主机外形尺寸(mm)
|
1000*1480*3400
|
主机质量(kg)
|
7000
|
电源功率(kW)
|
10
|
