MarSurf XCR 20 描述

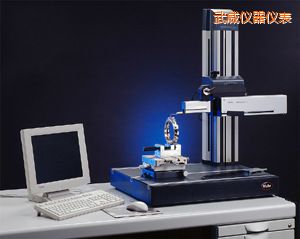

新一代的轮廓度和粗糙度测量系统. MarSurf XCR 20 完美的轮廓度和粗糙度评定系统. 粗糙度和轮廓度评定软件有独立的操作界面. MarSurf XCR 20Mahr的顶级表面测量系统，粗糙度，能实现半自动操作过程如测量立柱定位(ST 750 CNC) 方便简单.

• 节省测量空间(MarSurf PCV 200 轮廓驱动器单元 和 GD 25 粗糙度驱动器单元)可通过组合夹持装置在测量工作台ST 500 or ST 750 上联合使用
• 利用驱动器LD120可进行轮廓度和粗糙度一次性测量
• 对于需要垂直和高分辨率的部件，MarSurf LD 120 可进行高精度的单行程轮廓度和粗糙度同时评定功能
• 可在软件平台直接选择快速改变粗糙度和轮廓度测量，同时亦可更换驱动器和传感器
  版本
• 综合计量设备－ 一个测量工作台和两个驱动器 (PCV 200 和 MarSurf GD 25)
• 综合计量设备－ 带有快速转换夹具(PGK 120,PCV 200)
• 您可以直接开始测量。“Quick & Easy”设置使复杂的测量任务易于操作。
• 可进行名义轮廓和实际轮廓的比较。可在指定范围内选择轮廓的不同公差，粗糙度的测量，以此确保你的工作件符合要求。
• 使用 MarSurf XC 20让您处于竞争中的优越地位，因为最好的公司总是使用最领先的轮廓测量技术。

MarSurf XC 20 特点
MarSurf XC 20 为 Mahr的顶级轮廓测量仪. 本系统为您提供了最佳性能表现的理想测量仪器. MarSurf XC 20 控制驱动器单元 PCV 和测量立柱 ST 500 或 ST 750.

MarSurf 测量工作站为杰出测量机构与专利测量技术的完美结合.

 MarSurf XC 20 评定软件

• 密码保护用户登录设置

• 可设置不同用户权限

• 能进行名义轮廓与实际轮廓对比

• 通过创建评定区域实现名义轮廓与实际轮廓对比

• 通过区域创建功能，能实现多种结果数据组分析功能

• 监控公差带和支持多种公差带分析

• 导入轮廓数据,如. DXF 文件

• 自动程序运行

• 高性能软件用于测量与评定测量轮廓

• 简易操作的用户界面
• 最佳配合圆插入功能
• 回归直线设置和轮廓段自动最佳配合圆功能
• 最大和最小点搜索功能
• 自学习编程和其他多种实用功能

PCV 200 驱动单元

• 优越的通用性
• 坚固、简洁以及轻便设计便于车间使用
• 测量长度达200 mm (7.87 in)，激光粗糙度仪，测量范围达50 mm (1.969 in)

Special features of the PCV 200 drive unit          PCV 200 驱动单元的特点

• 测量臂可编程控速自动升降
• 测量力可调，范围从 2 mN 至120 mN (.556 mozf to 33.36 mozf)
• 快速定位
• 专利测量臂固定设计可实现测量臂的快速更换而不需要额外的工具，
• 碰撞防护设计
• 坚固的设计和独特的材料提供良好的动力学结构
• 可编程设定测量臂的下降、上升和定位，以及自定义测量速度
• 驱动单元完全由MarSurf XC 20控制

MarSurf XC 20 应用
适用于各行各业，如：

• 汽车行业
• 滚球承轴
• 同步环
