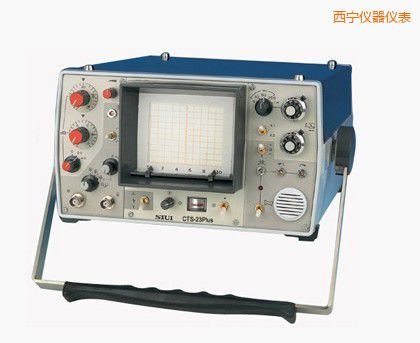

    模拟超声波探伤仪
    型 号:CTS-23A PULS
    品 牌:汕超SIUI
    技术指标:工作频率达20MHz
    西宁模拟超声波探伤仪-CTS-23A PULS-汕超SIUI
    模拟超声波探伤仪CTS-23A特点
    • 工作频率达20MHz,超声波探伤仪的设计,分三个频段,探神超声波探伤仪,可配用高频窄脉冲探头获得高分辨力

    • 衰减器为衰减型,电力专用超声波探伤仪,总衰减量90dB,汕超研究所探伤仪,特设0.5dB×20高精度衰减器
    • 具有第一回波跟踪功能,高频超声波探伤仪,可进行水浸法探伤
    • 具有高频不检波信号等多种接口,超声波探伤仪k值,可多机联机循环工作
    • 高亮度、内刻度示波管,超声波探伤二级,波形清晰


    模拟超声波探伤仪CTS-23A PULS参数

    项 目

    单位

    技术数据

    衰减器误差

    dB

    每2±0.1

    垂直线性误差

    %

    ≤5

    探伤灵敏度余量

    dB

    ≥40(2.5Z20探头)

    水平线性误差

    %

    ≤1

    工作频率范围

    MHz

    0.5 ~ 20,脉冲反射式超声波探伤仪,分三个频段,青岛数字式超声波探伤仪型号,其中频段1为1~15(-3dB)

    扫描范围

    mm

    5~5000(钢纵波)

    脉冲移位

    mm

    ≥800

    薄板分辨力

    mm

    ≤1.2mm(10C6N探头)

    近区探伤能力



    配用10C6N探头,威海超声波探伤仪操作规程,可发现距探测面2mm的直径2mm平底孔

    阻塞范围

     mm

    约4(纵波钢)

    衰减器

    dB

    90(20dB×2、2dB×20、0.5dB×20)

    工作电压

    V

    AC:220±22

    DC:12.5±2

    电池类型



    镍氢电池组(1.25V×10)

    重量

    Kg

    约7.2(含电池)

    尺寸

    mm

    254×140×355(宽×高×深)
