压力露点变送器 |
|
| 型 号：testo 6740 |
| 品 牌：德国德图TESTO |
技术指标：压力露点 -60 ~ +30 °Ctpd
温度 0 ~ 50 °C |
 |
西宁压力露点变送器-testo 6740-德国德图TESTO

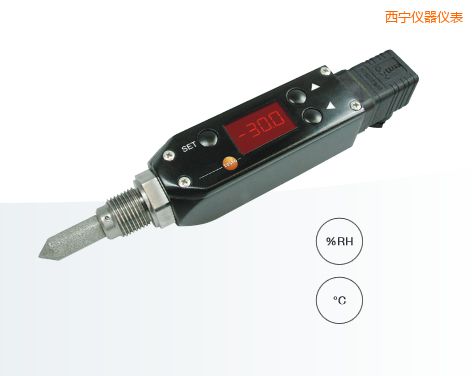

testo 6740压力露点变送器，经济型露点仪，用于测量空压系统或干燥系统的压力露点值。
配置型产品：
使用的是德图经过可靠性验证的温度传感器,数据可保持长时间稳定
测量范围:-45 °Ctpd ~ +30 °Ctpd
可选择连接件G ½ 或 NPT ½
显示主菜单界面,易于操作
可直接输出,自由选择是否具备显示功能
现场单点校准
模拟信号输出4 ~ 20 mA (2线制) 和2个开关信号报警输出
轻便型设计,机身可350°旋转,更易于从不同角度读取数据
使用压力露点校准组件,可在仪器运行过程中对设备进行校准,勿需拆卸(2点压力校准组件) -> 替代了露点镜校准,更经济
|
附件说明
|
订货号
|
|
报警接件
|
0554 3302
|
|
测量室，冷镜式精密露点仪，优化气流对湿度传感器的影响（标准螺纹接口G ½), 可耐压15 bar
|
0554 3303
|
|
testo 6741/6742连接适配器，智能露点控制仪，含软件
(0554.3305)
|
0554 3305
|
|
testo54-2AC外置显示器，高温露点仪，2继电输出
|
5400 7553
|
|
t54-7AC外置显示器，便携露点仪，2继电输入和RS485输出
|
5400 7555
|
|
电源110~240 VAC
|
0554 1748
|
|
电源90~264 VAC
|
0554 1749
|
|
技术参数
|
|
|
外壳
|
塑胶，气体露点仪，聚丙烯
|
|
尺寸
|
199.5 x 37 x 37 (模拟信号输出接口)
203.5 x 37 x 37 (开关信号输出接口)
|
|
可旋转显示器
|
350°旋转
|
|
防护级别
|
IP 65
|
|
EMC
|
符合89/336 EEC标准
|
|
操作温度
|
-20 ~ +70 °C
|
|
存储温度
|
-40 ~ +80 °C
|
|
传感器
|
|
|
湿度
|
Testo 湿度传感器，智能露点仪，在 -40 °Ctpd已做低湿校正
|
|
温度
|
NTC
|
|
传感器保护
|
不锈钢烧结保护帽
|
|
测量范围
|
|
|
压力露点
|
-60 ~ +30 °Ctpd
|
|
温度
|
0 ~ 50 °C
|
|
大气露点
|
-80 ~ -15 °Ctpd (在 30 bar 相对压力下)
- 70 ~ 10 °Ctpd (在 3 bar 相对压力下)
- 60 ~ +30 °Ctpd (在 0 bar 相对压力下)
|
|
承压
|
testo 6740: 可耐受50 bar绝对压力
测量室0554.3303: 可耐受15 bar绝对压力
|
|
不确定度
|
|
|
湿度
|
+/-1 K 在 0 °Ctpd时
+/-3 K 在 -20 °Ctpd时
+/-4 K 在 -40 °Ctpd时
|
|
温度
|
+/-0.5 K (0 ~ 50 °C)
|
|
模拟信号输出
|
|
|
模拟信号
|
4 ~ 20 mA, 2线制
|
|
输出范围
|
可进行设置
标准: 4 ~ 20 mA = -60 ~ +30 °Ctpd
|
|
可输出参数
|
°Ctpd, °Ftpd, °CtA, °FtA, % RH, ppmV, mg/m3, °C, °F
|
|
分辨率
|
12 Bit
|
|
精度
|
+/-40 μA
|
|
开关信号输出（可选报警接口，空气露点检测仪，0554 3302）
|
|
|
连接
|
2 不固定NO（常开）接点, max. 30 V/0.5 A
|
|
开关量
|
标准: 6 °/12 °Ctpd,可自行设置
|
|
电源
|
|
|
电压24V DC（10 ~ 30V）
|
带报警接件 (0554 3302) 20 ~ 28 V DC
|
|
电流
|
21 mA （不带报警接件)
65 mA (带报警接件)
|
|
最大负载
|
10 V DC: 100 ohm, 30 V DC: 950 ohm
|
|
