世界上最先进的活塞式压力计 PG7000™ 系列,随着 AMH™ 自动砝码加载技术的推出,又上了一个新台阶。全自动的砝码加载技术在全量程范围内能够很好的改善输出压力的连续性、减小砝码的磨损、减小手动加载砝码的工作量。
AMH 系统是 PG7000 平台的可选附件。该系统可被添加到现有平台,或者随新的装置一起订购。有两款型号可供选择,覆盖了 PG7000 气压和油压的整个范围,包括具有真空参考的绝压模式。PG系列的活塞式压力计既可以使用手动压力调节装置,也可以使用压力控制器进行自动压力控制,从而实现全自动活塞式压力计。在任何情况下,PG7000 的一致逼近算法都能确保系统的简便性和完整性。系统具有一个本地和远程接口。
AMH技术
为了安装 AMH
砝码,在活塞顶上放置了一个二进制砝码加载盘,砝码盘上方安装了一个砝码驱动带。砝码组的主砝码放在砝码承重套上。管状的二进制砝码按递减顺序被放在砝码承重套的钓钩上,然后被置于砝码盘。
加码系统被放置在已安装砝码组的上方,并由 PG7000 平台通过 COM3 端口采用 RS232 通信进行控制。
为了加载特定的砝码值,加码系统会将活塞行程顶部的全部质量负载举升到砝码选择位置。砝码由一个气动的推举器抬起,该推举器作用于连接到二进制砝码推针的升降轴。三个选择器推针将每个未被加载的管状二进制砝码固定在原位。三个主砝码轴是同步旋转的,因此未被加载的主砝码会被固定沿保持在原位,而被加载的砝码则被释放在活塞上。完成砝码选择后,推举器向下移动,将升降轴、二进制砝码推针、承重套和所有释放的砝码置于活塞上。
AMH 加码系统的设计以及试验证明能够提供多年的可靠、免维护加码操作。
智能的加码控制
砝码加载系统的控制被集成到了 PG7000 的智能工作过程。在压力输入模式下,当通过前面板或远程输入目标压力命令后,PG7000 即计算达到目标压力所需的质量。然后通过向 AMH 发送命令停止活塞旋转,并加载砝码值。被加载砝码的真实值和达到的准确压力值均被报告并实时刷新。在质量输入模式下,所需的值是直接加载的。
AMH 加载的实际质量在其 100 g 的加载分辨率之内会尽可能接近目标值。如果指定了更精确的质量,则会提示操作员在微调砝码盘中加载微调砝码(在真空参考的绝压模式下不可用)。
灵活地操作活塞套筒模块
手动加码
PG7000 中所采用的活塞套筒模块也被用于 AMH 系统。活塞套筒模块可以在不到 5 分钟的时间内被拆除和重新安装,并且与单一手动加码校准序列下的工作量相当。
通过拆除 AMH
加码系统和砝码,即可操作活塞套筒模块。首先加载所有砝码在活塞上,,使得自动加载系统不再有砝码。砝码自动加载系统被垂直地脱离 PG7000,仅留下完整的被加载砝码组。然后手动移除砝码,,从而操作活塞套筒模块。
AMH-38,真空下38 kg,适用于PG7601

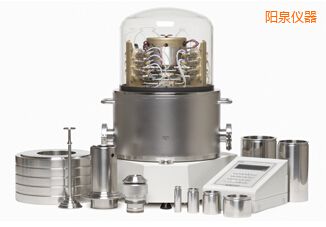

AMH-38 可以自动为
PG7601 活塞压力计平台加载一个 38 kg 的砝码。加码系统与真空室是一体的,如有需要,真空室可提供 KF40 的真空接头以连接涡轮分子真空泵和外部真空压力计。采用自动加码,便无需再将压力点间的真空分隔开,而且可以无期限地维持低至 0.01 Pa (< 0.1 mTorr) 的参考真空。
AMH-100,100 kg,适用于PG7102、7202、7302
AMH-100 针对
PG7102、PG7202
和
PG7302 活塞式压力计平台提供 100 kg 砝码组的自动加码。
100 kg 的砝码组会在单个活塞套筒模块上产生极大的范围,这将更换活塞套筒模块的需要降至最小。如果所需砝码少于 100 kg,则可以配置少于 100 kg 的砝码组。
技术指标
AMH-38活塞量程及自动增量
|
活塞模块
|
最小压力
|
最大压力(使用38kg砝码)
|
最小自动增量
|
|
kPa
|
psi
|
kPa
|
psi
|
kPa
|
psi
|
PC-7100/7600-10-L
|
7
|
1
|
380
|
55
|
1
|
0.15
|
PC-7100/7600-10,TC
|
10
|
1.5
|
380
|
55
|
1
|
0.15
|
PC-7100/7600-20
|
18
|
2.6
|
760
|
110
|
2
|
0.3
|
PC-7100/7600-50
|
35
|
5
|
1900
|
275
|
5
|
0.7
|
PC-7100/7600-100
|
70
|
10
|
3800
|
551
|
10
|
1.5
|
PC-7100/7600-200
|
140
|
20
|
7600
|
1100
|
20
|
3
|
AMH-100活塞量程及自动增量
|
活塞模块
|
最小压力
|
最大压力(使用100kg砝码)
|
最小自动增量
|
|
kPa
|
psi
|
MPa
|
psi
|
kPa
|
psi
|
PC-7100/7600-10-L
|
10
|
0.5
|
1
|
150
|
1
|
0.15
|
PC-7100/7600-10,TC
|
13
|
1.9
|
1
|
150
|
1
|
0.15
|
PC-7100/7600-50
|
50
|
7
|
5
|
750
|
5
|
0.7
|
PC-7100/7600-100
|
100
|
14.5
|
10
|
1500
|
10
|
1.5
|
PC-7100/7600-200
|
200
|
29
|
11 1
|
1600 1
|
20
|
3
|
PC-7200或7300-100
|
100
|
14.5
|
10
|
1500
|
10
|
1.5
|
PC-7200或7300-200
|
200
|
29
|
20
|
3000
|
20
|
3
|
PC-7200或7300-500
|
500
|
72.5
|
50
|
7500
|
50
|
7.3
|
PC-7200或7300-1
|
1000
|
145
|
100
|
15000
|
100
|
14.5
|
PC-7200或7300-2
|
2000
|
290
|
200 2
|
30000 2
|
200
|
29
|
PC-7300-5
|
5000
|
725
|
500
|
72500
|
500
|
75
|
1 受下降速率限制。
2 PG7202 内最大为 100 MPa (15000 psi)。
自动加码器
|
电源
|
100到240 V交流电,50到60 Hz
最大功耗为30 W
|
工作温度范围
|
15到35°C
|
重量(仅含加码器)
|
AMH-38:
18 kg(40磅)
AMH-100:
12 kg(26磅)
|
尺寸
|
AMH-38:
41 cm高x 37 cm宽x 38 cm深
(16.3 inx 14.6
inx 15 in)
AMH-100:
41 cm高度x 41 cm宽度x 36 cm深度
(16.3 inx 16.1 inx 14.1 in)
|
通信端口
|
RS-232 (COM1),受PG7000平台控制
|
驱动气源
|
550 kPa (80 psi)
|
驱动气源接口
|
快速接头,相当于Swagelok&eg;QM系列(QM2-B200)
|
AMH-38真空罩
|
接头:
泵和真空压力计均使用KF40
典型剩余真空:
使用70 l/s涡轮泵时< 10 mPa (0.08 mTorr)
使用其他泵时压力较高
|
砝码更换时间
|
< 15秒
|
CE认证证书
|
提供,必须指定
|
砝码组:MS-AMH-38、25、13
|
适合的PG7000平台
|
7601、7607
|
最小质量(活塞及承重套)
|
0.7 kg(1 kg,含有10 kPa/kg的碳化钨)
|
最大砝码负载
|
38 kg、25 kg或13 kg
|
最小自动增量
|
100 g(373增量),精确至0.01 g的微调砝码可手动加载
|
砝码组构成成分
|
0.2 kg的活塞(10 kPa/kg t-c 0.5 kg)
0.5 kg的承重套、托盘、推举器组件
0.1、0.2、0.4、0.8、1.6、3.2 kg的套筒状二进制砝码
(9个、7个、5个或3个)单位重量为6.2 kg的主砝码盘
50 g至0.01 g的微调砝码组*
|
砝码不确定度
|
± 5 ppm或1 mg
|
*需要时,将微调砝码手动加载至微调砝码托盘上。
砝码组:MS-AMH-100、80、60、40
|
适合的PG7000平台
|
7102、7202、7302、7307
|
最小质量(活塞及承重套)
|
1 kg
|
最大砝码负载
|
103.7 kg、87.3 kg、63.7 kg或43.7 kg
|
最小自动增量
|
100 g(1027增量),精确至0.01 g的微调砝码可手动加载
|
砝码组构成成分
|
0.2 kg的活塞(10 kPa/kg t-c 0.5 kg)
0.8 kg的承重套、托盘、推举器组件
(7) 0.1、0.2、0.4、
0.8、1.6、3.2、6.4 kg的套筒状二进制砝码
(9个、7个、5个或3个)单位重量为10 kg的主砝码盘
(1) 50 g至0.01 g的微调砝码组*
|
砝码不确定度
|
± 5 ppm或1 mg
|
型号
|
描述
|
AMH-38-VAC
|
自动加码器,最大38 kg
|
MS-AMH-13
|
自动加码砝码组,最大13 kg
|
MS-AMH-25
|
自动加码砝码组,最大25 kg
|
MS-AMH-38
|
自动加码砝码组,,最大38 kg
|
AMH-100
|
自动加码器,最大100 kg
|
MS-AMH-40
|
自动加码砝码组,最大40 kg
|
MS-AMH-60
|
60kg自动加码砝码组
|
MS-AMH-80
|
自动加码砝码组,最大80 kg
|
MS-AMH-100
|
100kg自动加码砝码组
|
AMH-100-VAC-CE
|
自动加码器,符合CE标准
|
AMH-38-VAC-CE
|
自动加码器,符合CE标准
|
