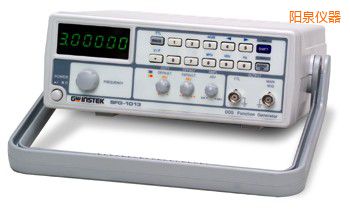

    数位合成函数信号产生器
    型 号:SFG-1013
    品 牌:台湾固纬GWINSTEK
    技术指标:Frequency Range:0.1Hz~3MHz
    阳泉数位合成函数信号产生器-SFG-1013-台湾固纬GWINSTEK

    简单介绍
    · DDS Technology and FPGA Chip Design
    · Frequency Range:0.1Hz~3MHz
    · High Frequency Accuracy : ∮ 20ppm
    · High Frequency Stability : ∮ 20ppm
    · Max. Frequency Resolution :100mHz
    · Low Distortion Sine Wave:-55dBc,0.1Hz~200kHz
    · Voltage Display

    SFG-1013 数位合成函数信号产生器的详细介绍


    SFG-1000 Series, an economic function generator with high accuracy and high stability output, is
    designed based on the DDS (Direct Digital Synthesized) technology embedded in a large scale FPGA.
    The frequency range of 3MHz and the output waveform selection of Sine, Square, Triangle and TTL of
    SFG-1000 Series adequately provide the fundamental features to ensure high confidence for the test
    results. The DDS technology at an affordable price gives a high value solution to the users who need a
    signal source for accurate but unsophisticated measurement applications.

    MAIN

    Output Function

    Sine, Square, Triangle

    Frequency Range
    (For Sine, Square)

    0.1Hz~3MHz

    Frequency Range
    (For Triangle)

    0.1Hz~1MHz

    0.1Hz Maximum

    Frequency Stability

    ∮ 20 ppm

    Frequency Accuracy

    ∮ 20 ppm

    Frequency Aging

    ∮ 5 ppm / year

    Amplitude Range

    10Vp-p (into 50?load)

    ∮20% at maximum position

    Impedance

    50?∮10?

    Attenuator

    -40dB∮1dB⊙1

    DC Offset

    ≌-5V°≈+5V(into 50?load)

    Duty Control Range

    25% to 75% below 1MHz (Square wave only)

    Display

    6-digit LED display

    Output Control

    ON/OFF selector

    SINE WAVE

    Harmonics Distortion

    From Amplitude control at maximum position without any attenuation to
    its 1/10 of any combination setting, TTL OFF
    -55dBc, 0.1Hz ~ 200kHz
    -40dBc, 0.2MHz ~ 2MHz
    -35dBc, 2MHz ~ 3MHz

    Flatness
    (at maximum amplitude relative to 1kHz)

    ≌∮0.3dB, 0.1Hz ~ 1MHz
    ≌∮0.5dB, 1MHz ~ 2MHz
    ≌∮ 1dB, 2MHz ~ 3MHz

    TRIANGLE WAVE

    Linear

    ≠98?,0.1Hz°100kHz;≠95?,100kHz°1MHz

    PSQUARE WAVE

    Symmetry

    5% of period +4ns to 0.1Hz°100kHz

    Rise or Fall Time

    ∝100ns at maximum output. (into 50?load)

    TTL OUTPUT

    Level

    ≠3Vpp

    Fan Out

    20 TTL load

    Rise or Fall Time

    ∝25ns

    General

    Operation Environment

    Indoor use, altitude up ~ 2000m
    Ambient Temperature 0? ~ 40?
    Relative Humidity: Up to 80% at 0~ 40?
    Up to 70% at 35? ~ 40?
    Installation category II
    Pollution Degree 2

    POWER SOURCE

    AC 240V/220V/110V∮10%, 50/60Hz

    STORAGE CONDITION

    Temperature

    -10? ~ 70?

    Humidity

    70% (Maximum)

    ACCESSORIES

    User manual ⊙ 1
    Power Cord x 1
    GTL-101⊙ 1

    DIMENSION & WEIGHT

    251(W)⊙91(H)⊙291(D) mm
    Approx. 2.1kg


            固纬电子Good Will Instrument Co. Ltd,创立于1975年,主要生产电子测试仪器,是台湾创立最早且最具规模之专业电子测试仪器大厂。固纬创业团队开创以电源供应器起家,以量测技术为核心,专注精密电子量测仪器研发,并开创国人自制电子测试仪器的先河,开发出国内第一台液晶数位式示波器,也是台湾唯一有能力产制数位示波器及频谱分析仪的厂商!


            固纬电子从单一系列电源供应器的产品研究开发到多元化产品之专业研发、代理、行销,成为台湾规模最大,产品最齐全之专业电子仪器制造厂,除了提供了国内产业界及学术教育更优质、更经济实惠的量测解决方案外,也在全球量测仪器市场中占有一席之地。除此之外,固纬电子对产品品质严格把关,1993年通过ISO9002国际认证并荣获国家磐石奖,2000年成为股票上市公司。长久以来,固纬电子对电子量测技术的有杰出表现,使其产品获得许多的奖项与深受国内外客户的赞赏与推荐。




            除了致力提供了国内产、学界更优质、更经济实惠的量测解决方案外,固纬电子更放眼全球仪器市场,以自有品牌GW Instek行销国际,将台湾品牌推向世界舞台。如今固纬电子海外分公司据点遍布台湾、中国、美国、日本、韩国及马来西亚等地,产品更是行销服务全球80 余国。固纬电子优异的品质更多次荣获国家级优良奖项,获得全球用户一致的肯定与信赖。固纬集团累积逾34年丰厚的研发、制造与行销经验,GW Instek品牌已成为电子量测仪器的代名词。固纬电子产品以品质耐用、操作容易、价格实惠深受多家知名大厂爱用,成为最受市场喜爱的知名量测仪器品牌之 一。

    您是否担心选型错误导致无法使用?

    您是否担心仪器质量不佳而退换货遭遇麻烦?

    您是否担心仪器使用了不长的时间就无法继续使用而要另外投资购买?

    东方嘉仪独家提供100%零风险承诺,保证购买后不满意免费退换货。只要通过我们的销售人员进行型号的选择,一旦购买后使用不满意,我们将立即无条件予以换货,或100%全额退还货款。

    ◇东方嘉仪成立于2003年,主要从事工业检测仪器研发生产和销售,提供仪器选型+配送+安装调试+培训服务。

    ◇已有2万家客户见证,先后为120个行业超过20000家企业供应仪器,得到众多企业、用户的广泛认可与赞扬。

    ◇东方嘉仪为国内唯一注册仪器服务品牌,注册了应用于仪器仪表销售领域的“东方嘉仪”品牌。

    ◇我们不仅为您提供高质量、高性能的检测仪器,另外还有经验丰富、维修技术高的团队为您免费售后服务支持。
