手持频谱分析仪(2.9GHz) |
|
| 型 号：7830 |
| 品 牌：韩国兴仓Protek |
| 技术指标：100 KHz～2,900MHz测量范围 |
 |

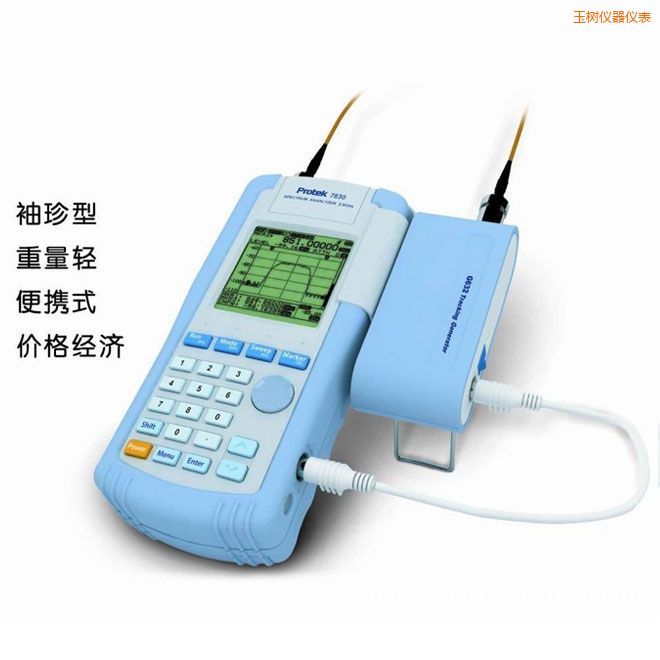

玉树手持频谱分析仪(2.9GHz)-7830-韩国兴仓Protek
|
手持式频谱仪
|
|
Protek 7830
|
|
|
特性
-
100 KHz～2,900MHz测量范围
-
测试和调节 W—FM / N—FM / AM /SSB 信号
-
2种扫描模式测量频率
-
将160测试通道的测试电平同时显示与LCD上
-
采用PLL制式，频率设定准确
-
内置频率计数器和扬声器
-
LED 背光LCD（192×192点）
-
USB电脑接口
-
RS—232C接打印机（8针微型打印机）
-
方便与多功能
-
存取和编辑16000通道以上的频率和名称
-
内置4个衰弱器
|
|
|
技术规格
|
|
|
|
|
频率
|
|
|
范围
|
100KHz 至2.9GHz
|
|
解析度
|
最小5KHz（5KHz的倍数）
|
|
精度
|
TXO：±3PPM
|
|
显示：±25PPM
|
|
调制带宽
|
宽带FM：约180kHz（-6dB）
|
|
窄带FM：约12.5kHz/AM/SSB：约2.4kHz（-6dB）
|
|
步进范围
|
最小5KHz（5KHz的倍数）
|
|
频率选项
|
中心，，步进/开始，停止
|
|
振幅
|
|
|
测量范围
|
- 20dBm~ - 110dBm
|
|
平均噪音电平
|
宽带FM：-100dBm
|
|
窄带FM/AM/SSB：-110dBm
|
|
振幅单位
|
dBm，dBmV，，dBuV
|
|
参考电平精度
|
典型1.5dB(@20℃~25℃）
|
|
参考电平范围
|
+ 20dBm~ - 90dBm
|
|
LOG刻度
|
以0.25dB（5显示分区）步进时，，每分钟0.2dB/DIV
|
|
内置衰减
|
最大30dB（步进：最小1dB）
|
|
扫频
|
|
|
速率
|
500ms~2000ms
|
|
触发源
|
窄带FM/宽带FM/AM/SSB
|
|
触发模式
|
Free Run / Single Run / Continous Wave / Squelch Run
|
|
触发Level
|
TTL Level
|
|
标记模式
|
标记/ DELTA标记/峰值搜索/标记为中心/频道功率
|
|
存储
|
|
|
踪迹储存
|
最多100种波形
|
|
设置储存
|
100种情形
|
|
显示
|
|
|
类型
|
MONO STN LCD
|
|
显示分辨率
|
192×192像素
|
|
LCD背光
|
ON/OFF/AUTO
|
|
输入
|
|
|
RF输入连接器
|
N型内凹式接口，50ohms
|
|
最大输入功率
|
最大+ 10MHz，5V RMS
|
|
频率计数器
|
|
|
范围
|
10MHz~2900MHz
|
|
RF输入连接器
|
BNC型内凹式接口，50ohms（标准）
|
|
一般规格
|
|
|
操作温度
|
0℃~40℃
|
|
湿度
|
35RH~85RH
|
|
储存温度
|
10℃~50℃
|
|
电源
|
|
|
电源
|
AA Ni - MH可充电电池×6pcs
|
|
电源适陪器
|
SMPS型AC适配器DC 12V
|
|
车载适配器DC 12V
|
|
自动电源
|
关闭/ 5秒/ 10秒/ 20秒/ 30秒
|
|
尺寸
|
|
|
尺寸规格
|
105（W）×220（H）×45（D）mm
|
|
重量
|
约. 2.2磅/700克（天线除外）
|
|
其他
|
|
|
扬声器
|
8ohm、0.5W扬声器
|
|
天线
|
偶极天线（只接收）
|
|
RS-232接口
|
9600bps，19200bps，38400bps，57600bps，115200bps
|
|
8针微型打印机连接器
|
|
|
