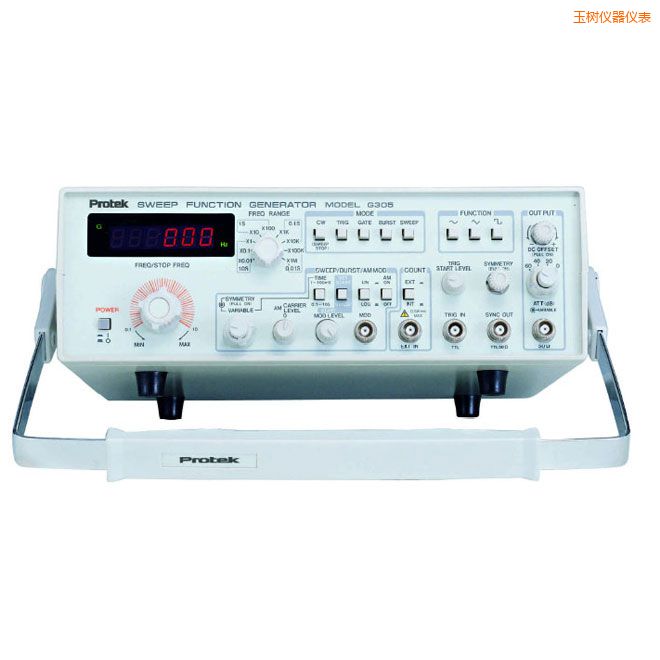

    函数信号发生器(9 档)
    型 号:G305
    品 牌:韩国兴仓Protek
    技术指标:频率范围:0.01Hz-10MHz(9档)
    玉树函数信号发生器(9 档)-G305-韩国兴仓Protek
    特点

      0.01Hz-10MHz(9 档)
      正弦波、三角波、方波、斜波、脉冲波
      门与触发输出
      突发输出
      扫频函数(线性/对数)
      VCG 输入
      AM 调制
      可变对称性
      输出衰减器
      DC 偏置
      频率计数器



    输出
    频率范围 0.01Hz-10MHz(9)

    精度

    计数器精度

    幅度

    10Vp-p in 50Ω 负载

    衰减

    0/20/40/60dB 可变

    阻抗

    50Ω±10%
    正弦波
    均匀性  ±0.2dB(0.01Hz-100KHz)
     ±2dB(100KHz-10MHz)

    失真

    5%(10Hz-50KHz)
    方波
    上升/下降时间 25ns or Less
    三角波
    线性 99% or More-100KHz
    对称变化 20:80-80:20
    VCF 输入 0V-5V DC
    扫频函数
    方式 线性和对数

    宽度

    1:1到1:100

    时间

    1ms-10s
    频率计数器
    范围 1Hz-10MHz

    精度

    0.01/0.1/1/10s

    最大输入电压

    ±1 Count/±Time Base Error

    输入阻抗



    AM 调制

    0-100%,5V Max.Input

    Time Base Error
    Frequency 10MHz

    Aging rate

    ±3*10-5/Month

    Temperature

    ±1*10-5(0℃-40)

    突发

    1ms 到10s 开启时间

    触发模式

    一周振荡
    由输入触发

    开启方式 当输入高时振荡
    一般
    电源 100/120/220/230V AC±10%
    50-60Hz

    尺寸

    300(W)*300(D)*98(H)mm

    重量

    Approx.4Kg
