    当前位置:首页 > 玉溪仪器仪表 > 玉溪安规测试仪 > 玉溪接地电阻测试仪

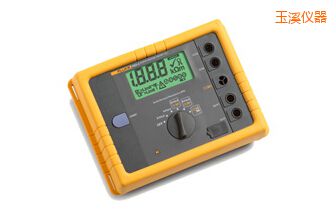

    GEO 接地测试仪
    型 号:Fluke 1623-2
    品 牌:美国福禄克FLUKE
    技术指标:工作温度 -10 °C至50 °C(14 °F至122 °F)
    玉溪GEO 接地测试仪-Fluke 1623-2-美国福禄克FLUKE

    Fluke 1623-2 GEO 接地测试仪能够通过 USB 端口存储和下载数据。  一流的配件有助于简化和加快测试时间。

    • 三极和四极电位降接地电阻回路测试
    • 四极土壤电阻率测试
    • 使用 1 个钳口进行的选择性接地棒测试
    • 使用 2 个钳口进行的无桩接地棒测试
    • IP56 防护等级满足户外使用
    • 硬质携带箱
    • USB 数据存储和传输

    而且,该测试仪易于使用。每一次测试时,接地电阻仪测试仪阐述,测试仪都会提示您所需使用的地桩或钳口;大尺寸旋转开关确保您即使戴着手套也能操作

    无桩测试

    Fluke 1623-2 接地测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时,将两个钳口夹在接地棒上,每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压,另一个钳口测量电流。然后,测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况,接地电阻测试仪点检,不过大多数情况都是如此。如果只有一条通路接地,如许多住宅应用中所采用,无桩测试法无法提供可接受的数值,则必须使用电位降测试法。

    采用无桩测试时,无需断开接地棒 - 保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩,这能够节约大量的时间。在一些您之前从未考虑过的位置,您也可以执行接地测试,矿用接地电阻测试仪,包括建筑物内部、电缆塔或任何您无法接触到土地的位置。

    最全面的测试仪

    Fluke 1623-2 是一款与众不同的接地测试仪,可以完成所有四种类型的接地测量。

    • 三极和四极电位降(使用地桩)
    • 四极土壤电阻率测试(使用地桩)
    • 选择性测试(使用地桩和 1 个钳口)
    • 无桩测试(仅使用 2 个钳口)



    详细技术指标

    通用

    显示屏:1999位液晶显示

    采用特殊符号显示,数位高25 mm,荧光灯背光源

    用户界面

    通过TURN(旋转)和START(启动)单键设计实现即时测量。唯一操作元件为旋转开关和START(启动)按钮。

    坚固、防水、防尘

    仪器专为严苛的环境条件而设计(橡胶保护盖,型接地电阻测试仪,IP56)

    存储器

    通过USB端口可访问内部存储器存储的多达1500条记录

    温度范围

    工作温度

    -10 °C至50 °C(14 °F至122 °F)

    存放温度

    -30 °C至60 °C(-22 °F至140 °F)

    温度系数

    ±读数的0.1 % /°C <18 °C >28 °C

    固有误差

    请参照基准温度范围,福禄克 接地电阻测试仪,一年保证

    操作误差

    请参照工作温度范围,一年保证

    气候等级

    C1 (IEC 654-1),-5 °C至+45 °C(23°至+115° F),进口接地电阻测试仪,5 %至95 % RH

    防护类型

    按照EN60529,接地电阻测试仪价钱,壳体防护等级为IP56;电池盖防护等级为IP40

    安全性

    采用双重和/或加强绝缘保护。对地最大50 V。IEC61010-1: 300V CAT II,污染等级2

    EMC(辐射抗扰性)

    IEC61326-1:便携式

    质量体系

    按照DIN ISO 9001标准开发、设计和生产

    外部电压

    最大外部电压= 24 V(直流和交流< 400 Hz),接地电阻测试仪 ca,禁止测量更高值

    外部电压抑制比

    >120 dB (162/3、50、60和400 Hz)

    测量时间

    通常为6秒

    最大过载

    250 Vrms(属于误用)

    辅助电源

    6 x 1.5 V碱性电池(AA LR6)

    电池寿命范围

    通常大于3000次测量

    尺寸(宽x高x深)

    250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)

    重量

    1.1 kg (2.43 lb)(含电池)
    7.6 kg (16.8 lb)(携带箱中含附件和电池)

    RA三极接地电阻测量(IEC 1557-5)

    开关档位

    R A 三极

    分辨率

    0.001Ω至10Ω

    测量范围

    0.020Ω至19.99 kΩ

    精度

    ±(读数的2 % + 3位数)

    操作误差

    ±(读数的5 % + 3位数)

    测量原理:电流和电压测量

    测量电压

    Vm = 48 V(交流)

    短路电流

    > 50 mA

    测量频率

    128 Hz

    探针电阻(R S)

    最大100 kΩ

    辅助接地电极电阻(R H)

    最大100 kΩ

    R H 和R的附加误差S

    R H[kΩ]•••R S[kΩ]/R A[Ω]•••0.2%

    使用误差指示器监测R S 和R H。
    自动量程选择。
    如果通过电流钳的电流过低,手摇接地电阻测试仪,则不会执行测量。

    R A 四极接地电阻测量(IEC 1557-5)

    开关档位

    R A 四极

    分辨率

    0.001Ω至10Ω

    测量范围

    0.020Ω至19.99 kΩ

    精度

    ±(读数的2 % + 3位数)

    操作误差

    ±(读数的5 % + 3位数)

    测量原理:电流和电压测量

    测量电压

    Vm = 48 V(交流)

    短路电流

    > 50 mA

    测量频率

    128 Hz

    探针电阻(R S +R ES)

    最大100 kΩ

    辅助接地电极电阻(R H)

    最大100 kΩ

    R H 和R的附加误差S

    R H[kΩ]•••R S[kΩ]/R A[Ω]•••0.2%

    使用误差指示器监测R S 和R H。
    自动量程选择。

    使用电流钳的RA三极选择性接地电阻测量(R A 使用钳口)

    开关档位

    R A 三极(使用钳口)

    分辨率

    0.001Ω至10Ω

    测量范围

    0.020Ω至19.99 kΩ

    精度

    ±(读数的7 % + 3位数)

    操作误差

    ±(读数的10 % + 5位数)

    测量原理:电流/电压测量(用外接电流钳)

    测量电压

    Vm = 48 V(交流)

    短路电流

    > 50 mA

    测量频率

    128 Hz

    探针电阻(R S)

    最大100 kΩ

    辅助接地电极电阻(R H)

    最大100 kΩ

    使用误差指示器监测R S 和R H。
    自动量程选择。
    如果通过电流钳的电流过低,则不会执行测量。

    使用电流钳的RA四极选择性接地电阻测量(R A 使用钳口)

    开关档位

    R A 四极(使用钳口)

    分辨率

    0.001Ω至10Ω

    测量范围

    0.020Ω至19.99 kΩ

    精度

    ±(读数的7 % + 3位数)

    操作误差

    ±(读数的10 % + 5位数)

    测量原理:电流/电压测量(用外接电流钳)

    测量电压

    Vm = 48 V(交流)

    短路电流

    > 50 mA

    测量频率

    128 Hz

    探针电阻(R S)

    最大100 kΩ

    辅助接地电极电阻(R H)

    最大100 kΩ

    使用误差指示器监测R S 和R H。
    自动量程选择。
    如果通过电流钳的电流过低,则不会执行测量。

    无桩接地回路测量(2个钳口)

    开关档位

    R A 四极(2个钳口)

    分辨率

    0.001Ω至10Ω

    测量范围

    0.020Ω至19.99 kΩ

    精度

    ±(读数的7 % + 3位数)

    操作误差

    ±(读数的10 % + 5位数)

    测量原理:使用两个电流互感器对闭合环路中的电阻进行无桩测量

    测量电压

    Vm = 48 V(交流)

    测量频率

    128 Hz

    噪声电流(I EXT)

    最大I EXT = 10 A(交流)(R A < 20Ω)

    最大I EXT = 2 A(交流)(R A > 20Ω)

    自动量程选择。
    仅当按照指定的最小距离结合使用推荐的电流钳进行测量时,手动式接地电阻测试仪,有关无桩接地回路测量的信息才有效。



    型号名称

    描述

    1623-2

    包括:

    • GEO接地测试仪
    • 用户手册
    • 电池
    • 快速参考指南
    • 2根测试导线
    • USB电缆



    电流钳

    EI-162AC

    夹式电流互感器(感应型)

    EI-162BN

    EI-162BN 320毫米直径对分式变压器

    EI-162X

    夹式电流互感器(传感型,带屏蔽电缆组)

    EI-1623

    选择性/无桩钳口装置



    电缆和硬件

    电缆盘(25M绿色电线)

    接地电缆盘(25 m (81.25 ft))

    电缆盘(25M蓝色电线)

    接地电缆盘(25 m (81.25 ft))

    电缆盘(50M红色电线)

    接地电缆盘(50 m (162.5 ft))



    附件套件

    ES-162P3-2

    用于三极测量的地桩装置

    ES-162P4-2

    用于四极测量的地桩装置
