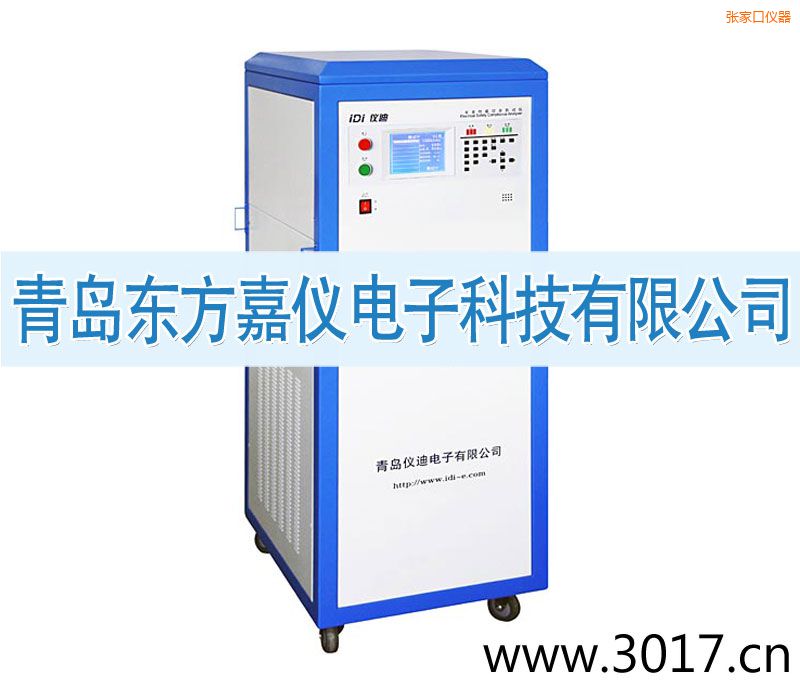

工作条件
|
工作电源
|
AC220V±10%,50/60Hz±5%
|
|
|
环境温度
|
0－40℃
|
|
|
环境湿度
|
20－90%RH40℃
|
|
|
显示方式
|
320×240点阵LCD 蓝屏
|
|
|
隔离变压器容量
|
常规容量3KW、6KW，隔离变压器容量或变频电源容量可选
|
|
|
过流保护
|
保险丝、断路器、软件保护
|
|
|
测试器具类型设定
|
单相器具
|
|
|
报警方式
|
声光报警：蜂鸣器、指示灯、三色报警灯
|
|
|
测试组数
|
20个记忆组，每组8个测试步
|
|
|
标准配置功能
|
外置报警灯
|
三色报警灯
|
|
|
遥控开关功能
|
标配遥控开关，可外接启动信号
|
|
|
单组/单步测试功能
|
通过编辑可实现单组测试和单步测试
|
|
|
通讯功能
|
RS232九针接口（可设置通讯地址，匹配不同地址组合使用）
|
|
|
开关量输出接口
|
启动、停止、合格、不合格、测试中
|
|
|
选配功能
|
通讯功能
|
RS485
|
|
|
上位机通讯软件
|
测试数据可远程传输、处理，实现自动化控制
|
|
|
其他
|
可订制
|
|
|
容量选择指南
（参考）
|
内置隔离变压器容量选择
|
纯阻性负载功率*1.5倍以上；电机类负载功率*3倍以上；压缩机类负载功率*5倍以上；特殊负载测试所需隔离变压器功率需根据实际情况核定
|
|
|
内置变频电源容量选择
|
纯阻性负载功率*2倍以上；电机类负载功率*4倍以上；压缩机类负载功率*6倍以上；特殊负载测试所需隔离变压器功率需根据实际情况核定
|
|
|
选型举例说明
|
某冰箱额定功率400W，需要测试接地、绝缘、耐压、泄漏、功率、启动六项功能，冰箱为压缩机类负载，则隔离变压器容量需要选择400W*5=2000W；内置电源容量需要选择400*6＝2400W；可选择测试仪型号为MN4276(2KW)或MN4276P(3KW)
|
|
|
|
|
|
|
标准型号
|
MN4276P(3KVA),MN4276P(6KVA);MN4274P(3KVA),MN4274P(6KVA)
MN4276(3KVA)、MN4276(6KVA);MN4274(3KVA)、MN4274(6KVA)
|
|
|
标准型号外型尺寸
|
500W*600D*1270H(不含万向轮）；500W*600D*1400H(含万向轮）
|
|
|
技术参数
|
|
|
接
地
电
阻
测
试
|
接地电阻测试方式
|
四线制
|
|
|
空载输出电压
|
<12V
|
|
|
输出电流设定范围
|
AC:3.00-30.00A连续可调恒流输出 50/60Hz双频可选
|
|
|
输出电流分辨率
|
0.01A
|
|
|
输出电流精度
|
3.00-9.99A：±（1.5%设定值+0.20A）
|
|
|
10.00-30.00A：±（1.5%设定值）
|
|
|
接地电阻设定范围
|
上限：0-600mΩ
|
|
|
下限：0-600mΩ 0=关闭
|
|
|
接地电阻测量范围
|
3.00A≤输出电流≤10.00A， 0-600mΩ
|
|
|
10.00A＜输出电流≤20.00A， 0-300mΩ
|
|
|
20.00A＜输出电流≤30.00A，， 0-200mΩ
|
|
|
接地电阻测量分辨率
|
1mΩ
|
|
|
电阻归零
|
0-200mΩ
|
|
|
接地电阻测量精度
|
1.5%读数值+3mΩ
|
|
|
测试时间设置范围
|
0.0-999.9S 0.0=持续输出
|
|
|
测试时间分辨率
|
0.1S
|
|
|
测试时间精度
|
±（0.1%设定值+0.05s）
|
|
|
绝
缘
电
阻
测
试
|
额定输出负载/电流
|
1VA(1000V/1mA) 1mA
|
|
|
输出电压纹波
|
阻性负载，1000V/1mA，<5%
|
|
|
输出电压设定范围
|
DC:
100-1000V连续可调
|
|
|
输出电压分辨率
|
1V
|
|
|
输出电压精度
|
±（1.5%设定值+3V）
|
|
|
绝缘电阻设定范围
|
上限：0,1-3000MΩ 0=关闭
|
|
|
下限：1-3000MΩ
|
|
|
绝缘电阻测量范围
|
0.50-99.99-999.9-3000MΩ
|
|
|
绝缘电阻测量分辨率
|
0.01MΩ/0.1MΩ/1MΩ
|
|
|
电阻补偿
|
＞30MΩ
|
|
|
绝缘电阻测量精度
|
100-499V：＜100MΩ：±(5%读数值+0.5MΩ)；100MΩ－1000MΩ：±(10%读数值+5MΩ)
|
|
|
500-1000V：＜100MΩ：±(2%读数值+0.2MΩ)；100MΩ－3000MΩ：±(5%读数值+2MΩ)
|
|
|
延迟时间
|
0.5-999.9S
|
|
|
测试时间设置范围
|
0.0-999.9S 0.0=持续输出
|
|
|
测试时间分辨率
|
0.1S
|
|
|
测试时间精度
|
±（0.1%设定值+0.05s）
|
|
|
交
流
耐
电
压
测
试
|
耐电压测试类型
|
冷态耐电压测试
|
热态耐电压测试（选配）
|
|
|
额定输出负载
|
200VA （AC：5000V/40mA）
|
内置隔离变压器：140VA AC:3500V/40mA
内置变频电源： 72VA AC:1800V/40mA
|
|
|
输出电压调整率
|
＜2%（空载到满载）
|
|
|
输出电压设定范围
|
AC:100-5000V
;50Hz/60Hz双频可选
|
内置隔离变压器AC:100-3500V
内置变频电源 AC:100-1800V
50Hz/60Hz双频可选
|
|
|
输出电压分辨率
|
1V
|
|
|
输出电压精度
|
±(1.5%设定值+3V)
|
±(3%设定值+5V)
|
|
|
击穿电流设定范围
|
上限：0.000-40.00mA
|
|
|
下限：0.000-40.00mA 0=关闭
|
|
|
击穿电流测量范围
|
0.002-9.999-40.00mA
|
|
|
击穿电流测量分辨率
|
0.001mA/0.01mA
|
|
|
电流归零
|
0-2.000mA
|
|
|
击穿电流测量精度
|
±(1.5%读数值+0.005mA)
|
±(3%读数值+0.05mA)
|
|
|
升压时间
|
0.1-999.9S
|
|
|
缓降时间
|
0.0-999.9S
|
|
|
测试时间设置范围
|
0.0-999.9S 0.0=持续输出
|
|
|
测试时间分辨率
|
0.1S
|
|
|
测试时间精度
|
±（0.1%设定值+0.05s）
|
|
|
泄
漏
电
流
测
试
|
额定负载功率范围
|
由隔离变压器/内置变频电源功率决定
|
|
|
泄漏类型设定
|
静态泄漏，动态泄漏
|
|
|
模拟阻抗类型（可订制）
|
GB/T12113(idtIEC60990)Fig.4
|
|
|
泄漏电流测量电路
|
GB/T12113(idtIEC60990)Fig.4
|
|
|
输出电压倍率
|
1.06倍输入电压（由隔离变压器输出）/任意设置电压（由变频电源输出）, &,
amp;, amp;, amp;, lt;, /TD>
|
|
|
输出电压设定范围
|
AC:0.0-300.0V
|
|
|
输出电压测量范围
|
AC:5.0V-300.0V
|
|
|
输出电压测量分辨率
|
0.1V
|
|
|
输出电压测量精度
|
±(1.5%读数值+3V)
|
|
|
泄漏电流设定范围
|
上限：0.001-9.999-20.00A
|
|
|
下限：0.001-9.999-20.00A 0=关闭
|
|
|
泄漏电流测量范围
|
0.005-9.999－20.00mA
|
|
|
泄漏电流测量分辨率
|
0.001mA/0.01mA
|
|
|
电流归零
|
0-2.000mA
|
|
|
泄漏电流测量精度
|
0.05-9.999mA ±(1.5%读数值+0.005mA)
|
|
|
10.00-20.00mA ±(1.5%读数值+0.05mA)
|
|
|
测试时间设置范围
|
0.0-999.9S 0.0=持续输出
|
|
|
测试时间分辨率
|
0.1S
|
|
|
测试时间精度
|
±（0.1%设定值+0.05s）
|
|
|
功
率
测
试
|
额定负载功率范围
|
由隔离变压器/内置变频电源功率决定
|
|
|
输出电压倍率
|
1.00倍输入电压（由隔离变压器输出）/任意设置电压（由变频电源输出）
|
|
|
输出电压设定范围
|
AC:0.0-300.0V
|
|
|
输出电压测量范围
|
AC:5.0-300.0V
|
|
|
输出电压测量分辨率
|
0.1V
|
|
|
输出电压测量精度
|
±(0.25%读数值+0.25%量程值)
|
|
|
功率设定范围
|
上限：0.0-999.9-5500W
|
|
|
下限：0.0-999.9-5500W 0=关闭
|
|
|
功率测量范围
|
5.0-999.9-5500W，实际测量范围由隔离变压器/内置变频电源功率决定
|
|
|
功率测量分辨率
|
0.1W/1W
|
|
|
功率测量精度
|
±(0.25%读数值+0.25%量程值)
|
|
|
电流设定范围
|
上限：0.001-9.999-20.00A
|
|
|
下限：0.001-9.999-20.00A
|
|
|
电流测量范围
|
0.001-9.999-20.00A
|
|
|
电流测量分辨率
|
0.001A/0.01A
|
|
|
电流测量精度
|
±(0.25%读数值+0.25%量程值)
|
|
|
延迟时间
|
0.2-999.9S
|
|
|
测试时间设置范围
|
0.0-999.9S 0.0=持续输出
|
|
|
测试时间分辨率
|
0.1S
|
|
|
测试时间精度
|
±（0.1%设定值+0.05s）
|
|
|
启
动
测
试
|
额定负载功率范围
|
由隔离变压器/内置变频电源功率决定
|
|
|
输出电压倍率
|
0.85倍输入电压（由隔离变压器输出）/任意设置电压（由变频电源输出）
|
|
|
输出电压设定范围
|
AC:0.0-300.0V
|
|
|
输出电压测量范围
|
AC:5.0-300.0V
|
|
|
输出电压分辨率
|
0.1V
|
|
|
输出电压测量精度
|
±(0.25%读数值+0.25%量程);
|
|
|
电流设定范围
|
上限：0.001-9.999-30.00A
|
|
|
下限：0.001-9.999-30.00A
|
|
|
电流测量范围
|
0.001-9.999-30.00A
|
|
|
电流测量分辨率
|
0.001A/0.01A
|
|
|
电流测量精度
|
±(0.25%读数值+0.25%量程值)
|
|
|
延迟时间
|
0.2-999.9S
|
|
|
测试时间设置范围
|
0.0-999.9S 0.0=持续输出
|
|
|
测试时间分辨率
|
0.1S
|
|
|
测试时间精度
|
±（0.1%设定值+0.05s）
|
|
