超声波点焊探伤仪 |
|
| 型 号：SpotChecker |
| 品 牌：美国GE |
技术指标：工作温度:0~+45 °C(32~45.00°C)
|
 |
张家口超声波点焊探伤仪-SpotChecker-美国GE

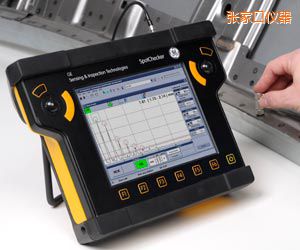

点焊缝超声波探伤仪是手持式探伤仪，用于生产线上的点焊检测。
它的重量仅为3.2千克，由电池供电，无损超声波探伤仪，密封性符合IP65要求。它具有热交换电池充电功能，确保仪器连续运行。
点焊缝超声波探伤仪无需集中培训，因为它具有“专家”系统的优势，方便不熟悉焊缝检测的人员使用。
特色：
点焊缝超声波探伤仪是现有的用于点焊缝测试的USLT系列产品的点精之作。它具有真正的便携性和环境保护性外壳，坚固耐用。本产品和现有的点焊缝测试解决方案之间的主要区别在于它的尺寸/重量、环境保护和用户友好型操作。
-
独特的用户界面，通过2个轨迹球操纵定位设备
-
8.4英寸大型液晶触摸屏操作，用于直接访问不同的功能和设置
-
现代PC接口，含USB和无线连接（WLAN、蓝牙）
-
远程控制与USLT 2000相似
-
方便未受过训练的检测员使用（特定应用软体UltraLOG）
-
与其他USLT 2000解决方案兼容
-
热交换电池充电，确保连续运行
-
环境保护符合IP65要求
-
重量约重量约为3.2千克（含电池）。
应用：
在汽车行业的点焊测试。
规格：
外壳
|
存储温度
|
-20~+60 °C(-4~+60.00°C)
|
|
工作温度
|
0~+45 °C(32~45.00°C)
|
|
尺寸
|
225毫米宽 x 314毫米高 x 94毫米深 (8.85英寸宽 x 12.36英寸高 x 3.7英寸深)
|
|
重量
|
约3.2千克（7.05磅）（含电池）
|
|
防护等级
|
IP 65
|
|
抗冲击性
|
符合EN 600 68-2-27
|
|
耐振动性
|
符合IEC 600 68-2-6 Fc
|
|
显示
|
8.4”英寸TFT，可记录超声波探伤仪，SVGA，触摸屏
|
|
控制装置
|
2个轨迹球，各带2个按钮；6个功能键；触摸屏
|
连接
|
探头
|
2个LEMO 00三同轴
|
|
电源供应器
|
1个LEMO 0S, 4-针插座
|
|
网络
|
1个RJ45
|
|
USB
|
4个USB A型插座，1个USB B型插座
|
|
可选
|
WLAN、蓝牙
|
电源
|
工作电压
|
15伏直流
|
|
功耗
|
约为22瓦
|
|
电池
|
2个锂离子电池：10.8伏，4.8Ah
|
|
操作时间
|
2个电池约4.0小时
|
|
电源供应器
|
外部电源供应器100到230伏交流电，最大70瓦
|
超声波
|
脉冲类型
|
尖峰脉冲
|
|
脉冲重复频率(PRF)
|
最大1000赫兹，无连续的脉冲序列
|
|
电压：
|
最大400伏
|
|
初始脉冲上升时间
|
15 ns
|
|
阻尼
|
50欧姆
|
设置和评估
|
校准范围
|
最小0到2.5毫米（0到0.1英寸）（钢）；最大0到9,700毫米（0到381英寸）（钢）
|
|
声速范围
|
500到15000米/秒（0.02到0.59英寸/秒）集成的，可编辑的材料表
|
|
脉冲移位
|
-10到1500毫米（-0.39到50英寸）（钢）
|
|
探测延迟
|
0到100 秒
|
|
频率范围
|
2到20兆赫（-3dB）
|
|
增益
|
110 dB，以0.5/1/2/6 dB为间隔可调
|
|
检波
|
全波
|
|
监测器门电路
|
2个独立的监测器门电路，在整个最大校准范围内可调；基于显示器刷新率的A扫描的评价
|
|
距离测量
|
- A门电路或B门电路的初始脉冲和测量点
- 测量点：B门电路 - A门电路（差分测量）
|
|
测量分辨率
|
声音路径/飞行时间最多为12.6毫米：0.01毫米；否则为显示宽度的0.2％
|
|
振幅
|
0.5％的屏幕高度或0.2dB
|
|
A-扫描数字化
|
1,024×1,024像素
|
|
显示冻结
|
静态A-扫描冻结，超声波探伤仪检定装置，动态A-扫描冻结（冻结盒）
|
|
回波比较
|
同步显示当前激活的信号和存储的A-扫描
|
|
对话语言
|
德语、英语、法语、西班牙语、意大利语、中文、日语
|
|
单位
|
毫米
|
|
