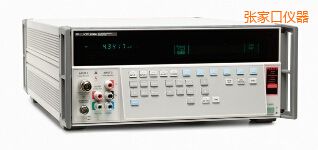

    交流电压测量标准
    型 号:5790A
    品 牌:美国FLUKE
    技术指标:交流电压测量范围:600 mV至1000 V
    张家口交流电压测量标准-5790A-美国FLUKE

    ·         自动化的精密交流电压测量标准

    ·         真有效值转换器专利技术提供卓越的准确度

    ·         测量覆盖范围宽

    自动化的精密交流电压测量标准

    Fluke 5790A是完全自动化的交流电压测量标准,可以满足那些要求严格的校准应用场合。它既有热电转换标准才能够达到的准确度,又有数字多用表易于使用的特点。既可以直接测量交流电压,也可以做交直流转换测量。测量结果直接显示在显示屏上。

    真有效值转换器专利技术提供卓越的准确度

    5790A 交流电压测量标准是基于福禄克的热电转换技术研制的新型测量设备。这种技术也同样应用在 Fluke 792A交/直流转换标准中。 福禄克真有效值转换器是基于这个专利的核心。它的输出为2V左右,远远超过传统热电转换器7-10mV的电动势,具有极高的信噪比和非常小的反向误差。Fluke 5790A 还配备了密封的薄膜电阻网络以减小交流/ 直流的差别和温度系数。

    测量覆盖范围宽

    5790A 可以测量600μV至1000V的交流电压,频率从10Hz至1MHz。宽带选件可以将频率扩展至30MHz。配用Fluke A40B精密分流器可以测量交流电流至0.1mA ~ 100 A。5790A 有四组连接输入端口,两组N型插口和两组接线柱,第一个N 型插口和第一组接线柱, 可以直接连接输入电压进行交流电压测量或交直流转换测量。第二个N型插口用于宽带选件的输入。第二组接线柱用于连接分流器测量电流。5790A 可以校准福禄克公司5500A系列和5520A系列校准器5700A/5720校准器以及其它校准器、放大器(如5725A)、传递标准和各种交流电压表等交流电压电流校准溯源的要求。

    5790A可以自动化地完成精密交流电压测量和交直流转换测量。您可从各种输入连接器中选择最适合的连接器来使用。在 5790A 上有四组输入端子,分别为两组 N 型连接器和两组共5 个接线柱。一组 N 型连接器和一组接线柱专门用于交流测量和交直流转换模式测量。5790A 满量程范围内的交流或直流电压均可以连接到任一输入连接器,进行自动交/直流转换测量。5790A 会自动判断输入的是交流电压还是直流电压。

    第二组 N 型输入连接器支持可选的宽带模式,第二组接线柱是针对 A40B 系列分流器而设计的。

    按下 5790A 前面板的按键,即可选择输入连接方式。一个 LED 指示灯会显示出所选的连接。

    无论是将 5790A 作为电压表还是作为交直流转换标准,输入电压和频率总是会显示在测量显示屏上。在交直流转换模式下,交流/直流差或交流/交流差总是显示在控制显示屏上,直接显示ppm、%、电压误差或比率。

    5790A 是完全自动选择量程的仪器,可以选择最佳电压量程。也可以手动选择和锁定量程。在所有的电压量程都提供稳定的 1200 V 输入保护。

    使用触发键可将 5790A 从连续测量输入电压的状态切换到单次测量状态,便于您以预先设定好的间隔读取读数。

    当 5790A 工作于交直流转换模式时,会自动储存参考电压,并相对于参考电压进行全部的交流/直流或交流/交流差测量。任何时候都可以按下 VIEW REF 键查看参考电压。您还可以储存两个电压的平均值作为参考电压,从而消除直流反向误差。

    5790A 直观的前面板设计使手动操作快捷简便。按键和选项开关都是精心安排的,并标注清晰。在 5790A 明亮的真空荧光显示屏上可以清晰地显示信息和菜单。

    5790A 非常适用于自动化测量。仪器包括了IEEE-488 和 RS-232C 接口,其所有的功能都可以通过PC 进行控制。5790A可以配合MET/CAL® Plus 校准软件使用。

    5790A 具有自带的校准步骤,其设计目的是简化周期性校准工作。仪器会提示操作人员执行具体的操作。为尽可能减少所需设备,5790A 设计成由 792A 交流/直流转换标准进行溯源。

    通用规范

    交流电压测量

    范围:600 mV至1000 V

       10 Hz至1 MHz

    最优一年技术指标:± 24 ppm

    宽带测量

    范围:600 mV至7 V

       10 Hz至30 MHz

    最优一年技术指标:± 0.8%+2μV

    预热时间

    30分钟

    相对湿度

    操作: 45 °C至50 °C时为45%;30 °C至45 °C时为75%;30 °C以下时为95%

    储存: < 95%非凝结

    海拔高度

    操作:3,050米(10,000英尺)

    非工作:12,200米(40,000英尺)

    温度性能

    操作:0°C至50°C

    校准:15°C至35°C

    存储温度

     - 40 °C至70 °C

    电磁兼容性

    符合FCC Part 15 Subpart B, Class B; VDE 0871, Class B; ESD: EIA PN-1361. Surge: ANSI C62.41-1980, Category A的要求

    可靠性

    MIL-T-28800D, paragraph 3.13.3

    电源

    47 Hz至63 Hz;以下可选供电电压的+/- 10%:100 V、110 V、115 V、120 V、200 V、220 V、230 V和240 V

    安全性

    满足UL 1244、IEC348-1978、IEC 1010和CSA C22.2 No. 231的要求

    接口

    RS-232C、IEEE-488

    最大功率

    5790A:95 VA;

    含宽带选件时:120 VA

    尺寸

    高:17.8 cm (7 in)标准机架安装+ 1.5 cm (0.6 in)

    宽:43.2 cm (17 in)

    厚:63 cm (24.8 in)

    重量

    5790A:24 kg(53磅);包含宽带选件时:24.5 kg(54磅)



    型号

    描述

    5790A

    交流电压测量标准

    通用配件:


    配件

    描述

    5440A-7002

    低热电势测试线(香蕉接头)选件

    5440A-7003

    低热电势测试线(铲式接头)选件

    57XX/CASE

    坚固运输箱

    5790A-03

    宽带交流测量(选件,福禄克维修中心安装)

    Y5737

    机架安装套件

    Y8021

    IEEE-488屏蔽电缆,1m

    Y8022

    IEEE-488屏蔽电缆,2m
