项 目

单 位

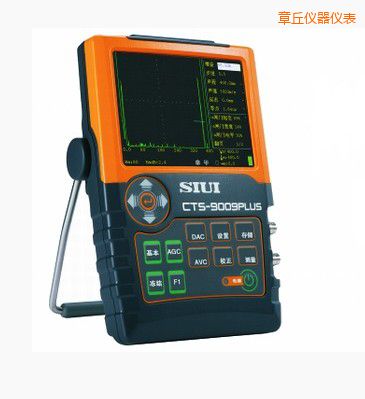

CTS-9009PLUS技 术 数 据

衰减器误差

dB

每12dB ± 1dB

垂直线性误差

%

≤3

水平线性误差

%

≤0.5

动态范围

dB

≥30

探伤灵敏度余量

dB

≥70（2.5Z20N探头）

远区分辨力

dB

≥26

电噪声电平

%

≤10（1 ~ 4MHz）

等效输入噪声

V/√Hz

＜80×10-9

工作频率范围

MHz

0.5 ~ 20，汕超SIUI数字探伤仪，11档可调

脉冲重复频率

Hz

20 ~ 2000，超声波探伤仪检定装置，步进20Hz

脉冲电压

V

50～500可调

脉冲宽度

ns

尖脉冲或方波，方波宽度51～850ns可调

CTS-9009PLUS薄板分辨力

mm

≤3（5C10N探头）

CTS-9009PLUS探测范围

mm

0 ~ 13000（钢纵波）

脉冲移位

mm

-10 ~ 1000（钢纵波）

探头零点

μs

0 ~ 200

CTS-9009PLUS材料声速

m/s

300 ~ 15000

阻尼

Ω

25、75 、200、1000四档可调

抑制

%

0 ~ 80

检波方式

负向检波/正向检波/双向检波/滤波

增益调节

dB

0 ~ 110：分0.5/2/6/12步进调节

DAC功能

用于制作、设置和应用DAC曲线

AVG功能

用于制作、设置和应用AVG曲线

截图功能

将仪器屏幕存为图片并输出到U盘中

转存功能

通过USB接口把仪器内部数据集转存到U盘中

闸门

闸门方式：off/进波/失波/测量

存储

500组数据集，包括仪器设置、探伤状态和回波图形等

支持从U盘导入探伤数据

自动增益功能

使闸门内回波幅度自动调节到指定幅度

幅度设置：40%/50%/60%/70%/80%/90%/100%

峰值记忆功能

显示波形包络

峰值回波功能

记录包含最高回波的回波波形

冻结功能

冻结屏幕波形

自动校正功能

用于校正材料声速与探头零点，超声波探伤仪维修，校正模式：声速+零点/声速/零点

角度测量功能

用于测量探头角度

网络投影功能（选）

通过网络在PC软件上显示与仪器一致的画面

自动冻结（选）

A/B闸门内信号超过闸门电平后自动冻结

频谱显示（选）

显示A闸门起始位置以后50mm内的信号频谱，快捷掌握探头的波形、频谱和中心频率

TCG（选）

由DAC曲线转换而来，并根据DAC曲线对回波幅度进行补偿，使不同声程而大小相同的人工反射体的回波幅度一致

网络通信（选）

通过网络与仪器实现双向通信

SY/T 4109标准（选）

符合“SY/T 4109石油天然气钢质管道无损检测”的 DAC曲线标准

语言

中/英/日/西班牙/法/德/俄

显示屏

高亮度5.7″彩色TFT液晶显示屏，640× 480像素

工作时间

h

≥7

工作电压

V

9 ~ 12（外部直流电源），超声波探伤仪安全操作规程，6.4 ~ 8.4（电池）

工作温度

℃

-10 ~ 40

重量

Kg

约1.25（含电池）

尺寸

mm

152 × 240 × 52（宽×高×深）
