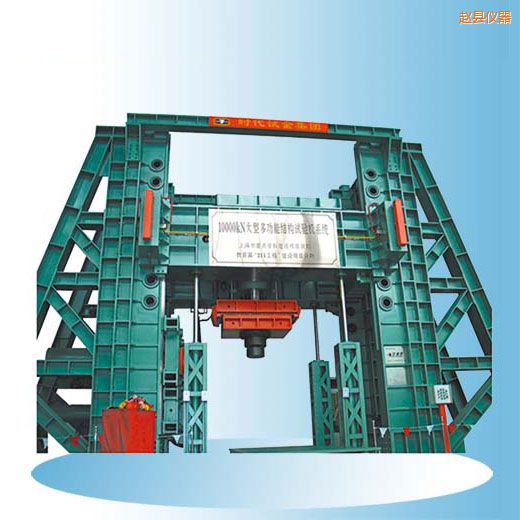

    时代微机控制电液伺服多功能结构试验机
    型 号:YAW-J10000J
    品 牌:时代仪器
    技术指标:最大试验力:10000kN
    赵县时代微机控制电液伺服多功能结构试验机-YAW-J10000J-时代仪器

       YAW-J10000J微机控制电液伺服多功能结构试验机的 研制成功,完成了建筑结构试验从试样研究到结构研究的飞跃,成功的在世界上首先实现了“跟动加载”的试验方式,同时实现了6个控制通道和15个测量通道的 数据采集与闭环控制,整机重量、试验空间、加载方式的多样性。跟动控制的实现和微动检测装置的工程应用都为国内试验机之最,是建筑结构试验的一个新的里程 碑。

       10000kN微机控制电液伺服压力试验机主机采用双门式框架结构,横梁可沿立柱上下运动以调整试验空间,空间调整好后,穿销固定。10000kN垂向 主作动器通过一组直线导轨安装于横梁中间的承载板下方。当试样受水平推力时,主作动器可沿推力方向跟动,以保证垂向力始终垂直施加。

       3000kN和1500kN水平加载装置分别通过一组直线导轨与左立柱联接,当试样同时受垂向试验力时,3000kN个1500kN水平加载装置可分别 沿立柱上下跟动,以保证垂向力始终垂直施加。1500kN辅助垂向作动器安装在右立柱的内测,加载位置可调整,主要进行梁、板等小吨位试验。

       电液伺服油源可为主机上的10000kN垂向主作动器、3000kN、1500kN水平作动器以及相关的跟动作器提供液压动力,其关键零部件——电液伺服阀、低噪音高压内啮合齿轮泵均为原装进口,保证了系统高品质的性能和耐久性。

       自主研制的多通道PC机控制器,具有6个控制通道和15个采集通道,实现了试验力、活塞位移、协调加载、主动跟动等的闭环控制;全中文控制软件包采用了 计算机虚拟仪器技术,试验力、试验力峰值、活塞位移及试验曲线可屏幕显示;控制模式智能设置专家系统使用户具有了自主设置控制模式的能力,同时还可提供数 据处理和试验报告打印。

       该机主要用于建筑结构领域内柱、梁、板、墙、节点、框架等的机械性能试验。广泛应用与建筑结构设计、制造领域,是一种理想的生产、科研和教学试验设备。

    技术指标/试验机部位 垂向加载部分
    最大试验力 10000kN
    试验力测量范围 1%-100%Fn(100-10000kN)
    试验力测量精度 ≤示值的±1%
    油缸空载最大速度 40mm/min
    油缸最大行程 300mm
    位移测量范围 0-300mm
    位移测量精度 ≤±1%
    变形测量分度值(mm) 0.001(垂直变形),0.001(径向变形)
    变形测量 四只光栅式数字位移传感器测量试样垂直变形
    四只光栅式数字位移传感器测量试样径向变形
    变形测量范围 0-50mm(垂直变形)、0-20mm(径向变形)
    试验调整空间 0-1500mm
    试验最大空间 1500mm
    上压板尺寸 1050mmx1050x160mm
    小车压板尺寸 1050mmx1050x160mm
    等速试验力控制范围 0.5kN/s-25kN/s
    等速位移控制范围 0.5mm/min-40mm/min

    技术指标/试验机部位 横向剪切部分
    最大试验力 2000kN
    试验力测量范围 2%-100%Fn(40kN-2000kN)
    试验力准确度 ≤示值得±1%
    油缸最大行程 20mm
    油缸空载最大速度 60mm/min
    位移测量范围 0-200mm
    位移测量精度 ≤±1%
    变形测量分度值(mm) 0.001
    变形测量 两只光栅式数字位移传感器测量试样横向剪切变形
    变形测量范围 0-150mm
    变形测量精度 ≤±1%F.S
    摩擦板尺寸 1050mm*1090mm*30mm
    剪切板尺寸 1050mm*1535mm*30mm

    技术指标/试验机部位 转角部分
    最大转角定出力 600kN
    试验力测量范围 4%-100%Fn(24kN-600kN)
    试验力准确度 ≤示值得±1%
    油缸最大行程 150mm
    油缸空载最大速度 0-60mm/min
    位移测量范围 0-150mm
    位移测量精度 ≤±1%
    变形测量范围 0-150mm(用垂向的四只传感器)
    变形测量分度值 变形测量分度值:0.001mm
    变形测量精度 ≤±1%
