详细技术指标

温度

温度量程（-10 °C以下未经校准）:-20 °C~+250 °C（-4 °F～+ 482 °F）

全热辐射度是:精度：± 2 °C或2 %（取二者中较大者)

成像性能

视场角度：23°×17°

空间分辨率（IFOV）：2.5 mRad

最小聚焦距离：红外：15 cm（6 in）
可见光：46 cm (18 in)

聚焦：手动

像频：9 Hz刷新率

探测器类型:160 × 120焦平面阵列，自制红外热像仪，非制冷微测辐射热计

红外镜头类型:20 mm F = 0.8镜头

热灵敏度（NETD）:≤ 0.13 °C @ 30 °C (200 mK)

红外频带:7.5μm～14μm

可见光照相机:640 × 480分辨率 130万像素

图像显示

调色板:铁红、彩虹色、高对比度和灰色

强度和跨距:强度和跨距自动或手动平滑缩放

最小跨距（手动模式）:5 °C (9 °F)

最小跨距（自动模式）:10 °C (18 °F)

最小跨距（自动模式）：全红外或画中画

画中画（PIP）：100 %红外图像显示在中央320 × 240像素区域

全屏（关闭PIP）：100 %红外图像显示在中央6400 × 480像素区域

图像和数据储存

储存介质:SD存储卡，国产红外热像仪，可保存至少1200幅.IS2格式的IR-Fusion图像并链接可视图像，或者3000幅.bmp格式的基本红外图像

文件格式:非辐射（.bmp）或全辐射（.is2）
非辐射（.bmp）图像文件不需要分析软件

使用SmartView™软件导出的文件格式:JPEG、B

通用技术指标

温度

工作：-10 °C～50 °C (14 °F～122 °F)

储存：-20 °C～+50 °C (-4 °F～122 °F)，英国 红外热像仪，不含电池

相对湿度

10 %～90 %，红外热像仪价格，无结露

显示屏

9.1 cm（3.6 in）（对角线）彩色VGA（640 x 480）液晶显示批国内（可选亮度或自动调节）

控制和调整

用户可选温度单位(°C/°F)

语言选项

时间/日期设置

软件

提供SmartView™分析和报告软件

电源

电池：内置可充电电池组（已装）

电池寿命：3～4小时连续使用（LCD显示屏的亮度为50%时）

使用交流适配器/充电器及汽车直流电源适配器时的充电时间：完全充满需要2个小时

交流电源供电/充电

交流适配器/充电器（交流110 V～220 V，filr红外热像仪，50 Hz～60 Hz），热像仪工作时可充电。提供通用交流电源适配器

节电：

在5分钟无活动时激活休眠模式；在20分钟无活动时自动关闭

安全标准

CE指令：IEC 61010-1：无类型，污染等级2

电磁兼容

EMC指令：EN61326-1

C-Tick认证：IEC/EN 61326

US FCC认证：CFR 47，Part 15 Class A

振动

2 G, IEC 68-2-29

冲击

25 G，红外热像仪热图，IEC 68-2-29 {2 m (6.5 ft)跌落, 5面}

尺寸（高×宽×长）

0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)

重量

1.2 kg (2.65 lb)

IP防护等级

IP54

质保

2年

校准周期

2年（正常工作和正常老化）

支持的语言

英文、意大利文、德文、西班牙文、法文、耳闻、葡萄牙文、瑞典文、土耳其文、捷克文、波兰文、芬兰文、简体中文、繁体中文、韩文和日文

型号名称

描述

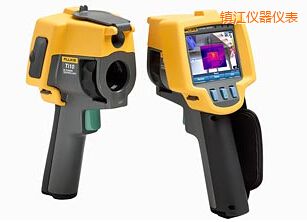

Fluke Ti10

9 Hz热像仪
热成像相机，带20毫米镜头

包括:

• 交流电源/电池充电器（包括电源适配器）
• SD存储卡
• SD卡阅读器(USB)，近红外热像仪，用于将图像下载到计算机中
• SmartView™软件，医用红外热像仪 国标，终生免费升级
• 结实耐用的便携包
• 软运输包
• 手带
• 用户手册
• 保修注册卡

Thermal Imaging Accessories

热成像仪遮光板

Visor for Ti32, Ti29, Ti27, Ti25, Ti10, Ti9, TiR32, TiR29, TiR27, TiR1, TiR, TiRx and TiS

电池，在线 红外热像仪，充电器和适配器

TI车用充电器

车载充电器
