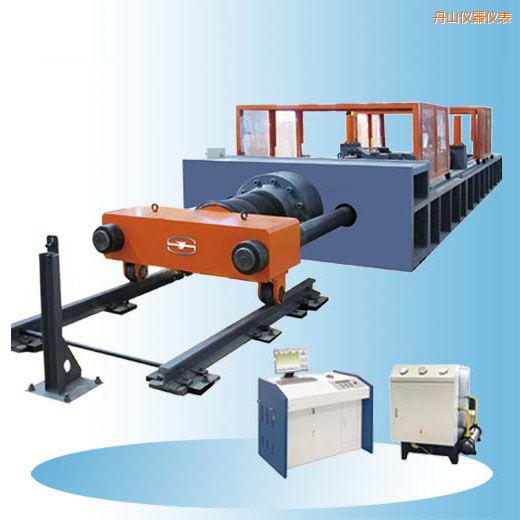

LW-2000、LW-3000、LW-4000、LW-5000、LW-10000卧式拉力试验机采 用卧式框架结构，单出杆双作用活塞缸施加试验力，由计算机控制系统通过控制伺服阀等部件来实现试验过程的自动控制，试验数据由负荷传感器精确采集并传输至 计算机，系统自动分析处理及存储试验结果，打印机可直接打印所需的试验报告。本机主要用于钢丝绳等的拉伸性能试验，是一款能满足现代生产科研和教学等行业 要求的理想试验设备。

   LW-2000、LW-3000、LW-4000、LW-5000、LW-10000卧式拉力试验机主 机部分主要由油缸座、油缸活塞、前移动夹头座、后移动夹头座及负荷传感器等部件组成。油缸座、钢板焊接框架和后移动夹头座形成受力框架，前移动夹头座和后 移动夹头座连接试样的两端。单出杆双作用低摩擦活塞缸在液压油的作用下带动前移动夹头座运动，，从而将试验力施加到试样上。后移动夹头座与框架之间采用插销 连接。计算机控制系统通过控制伺服阀来实现试验的自动控制。

   液压系统采用差动回路，在满足试验要求的情况下，，可以最大限度的节约试验的准备时间。油源系统采用压力跟随系统，，油源系统压力跟随负载的增加而增加，可 以有效的节约能源。泵站采用进口伺服阀和进口低噪音共轭内啮合齿轮泵，配置不大于5μm精密滤油器；由溢流阀控制系统压力；整套系统按照节能、布局简洁的 原则进行设计；油箱配电子式油温、油位计，高压滤油器，空气滤清器等并带有油温、液位、油阻保护与指示装置。

   电气控制台布置于试验操作区，并有专门设计的操作面板使各类操作一目了然。电气元器件采用国际知名品牌，性能稳定，质量可靠。操作按钮为24V弱电控制，保证了操作人员的安全。
