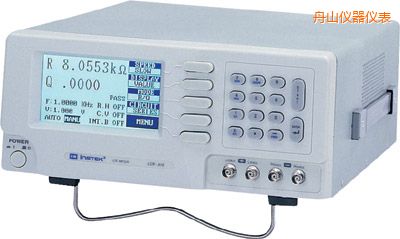

舟山高精度LCR测试仪-LCR-829-台湾固纬GWINSTEK

特点

． 测试频率：12Hz ~ 100kHz, 503 点
． 0.05% 高量测准确度 (LCR-817/819)
． 0.1% 高量测准确度 (LCR-816/826/827/829)
．100 组设定条件记忆储存、呼出功能
．R/Q, C/D, C/R, L/Q 测试模式
．绝对值、差异值(△ )、差异百分比(△%)显示
．240 x 128 大型 LCD 显示幕
．选别机介面 (LCR-826/827/829)
．测试条件及测试结果同时显示在荧幕上
规格

测试频率
	12Hz to 100kHz (503 点) for LCR-819/829 12Hz to 10kHz (489 点) for LCR-817/827 100Hz to 2kHz (245 点) for LCR-816/826
准确度
	0.05% (LCR-817/819) , 0.1%(LCR-816/826/827/829)
测试速度
	34mS (LCR-826/827/829), 68mS (LCR-816/817/819)
测试电压
	5mV ~ 1.275V (5mV/step) for LCR-817/819/827/829 0.1V ~ 1.275V (5mV/step) for LCR-816/826
直流偏压
内部	2V
外部	0 to 30V
显示范围
串/并联等效阻抗	R 0.00001Ω ~ 99999kΩ 0.00001Ω ~ 99999kΩ
电容	C 0.00001pF ~ 99999uF
电感	L 0.00001mH ~ 99999H
品质因素	Q 0.0001 ~ 9999
散逸因素	D 0.0001 ~ 9999
量测模式
	R/Q, C/D, C/R, L/Q
等效电路
	具串联与并联两种方式可供选择
记忆体
	100 组
平均测试值
	1 to 255 次
量测速度
	慢速、中速及快速
量测值显示
	Value, △%, △
显示幕
	240 x 128 dot matrix C.C.F.L back light LCD
介面
	Handler 介面 (LCR-829/827)
使用 电源
	100V ~ 240V, 50/60Hz
附件
	电源 线 x 1, 操作手册 x 1, 测试制具: LCR-06A x 1 选购测试制具: LCR-05, LCR-07, LCR-08, LCR-09
尺寸及重量
	330(宽) x 149(高) x 437(长)mm 约 5.5 公斤

选购配件

	型号	名称	说明
	LCR-09	Test Fixture	For: LCR-819/817/816 ; LCR-829/827/826/821
	LCR-08	Test Fixture	LCR-816/817/819/821/826/827/829
	LCR-07	Test Fixture	LCR-816/817/819/821/826/827/829
	LCR-05	Test Fixture	LCR-816/817/819/821/826/827/829

，，
