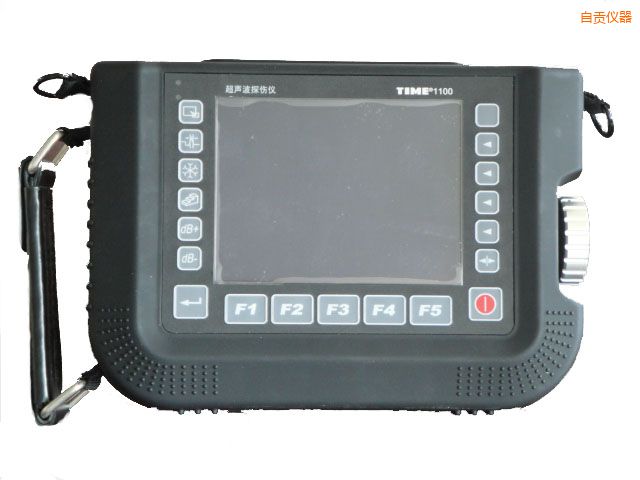

自贡超声波探伤仪-TIME1100-时代仪器
产品概述:
这是一款全新设计的、具有多处创新点的全数字化超声波探伤仪,检测速度快、精度高、波形稳定。微小缺陷的检出率高,超声回波信号分析采用DSP处理技术,超声波探伤仪调试,目标缺陷信号识别快,超声波探伤系统,探伤波形显示采样平滑滤波技术,关键性能指标与国际同类产品相近或超出。
功能特点:
○峰值记忆功能
○快速旋钮调节、操作便捷
○A、B型显示方式
○缺陷当量计算
○具有回波包络显示功能
○具有防水功能
○EL高亮图形点阵显示屏、无视角限制、不受温度阳光影响
○多达10个独立探伤通道
○能够存储500幅A扫描图形
○具有独立的双闸门设置和报警功能
○锂电池、无记忆性,连续工作时间可达8小时以上
○探头角度和K值两种输入方式
○可以直接驱动U盘
○能够跟PC机通讯,有功能强大的Windows数据处理软件
○重复发射频率可以达到1KHz
○超高的采样频率,射频波形细节尽现
○具有波形冻结功能
技术参数:
探测范围
|
2.5~ 5000mm
|
材料声速
|
1000~ 9999m/s
|
工作频率
|
0.2~15MHz(低频0.2~1,超声波探伤二级,中频0.5~4,重庆超声波探伤仪,高频2~15)
|
增益调节
|
110dB(0.2、0.5、1、2、6、12步进)
|
动态范围
|
≥ 34dB
|
垂直线性误差
|
≤ 3%
|
水平线性误差
|
≤ 0.2%
|
灵敏度余量
|
≥60dB(深200mmΦ2平底孔)
|
数字抑制
|
(0 ~ 80)%,不影响线性与增益
|
检波方式
|
正半波,超声波探伤仪标准,负半波,全波和射频
|
脉冲移位
|
—20μs~3400μs
|
探头延迟
|
0~99.99μs,分辨率0.0125μs
|
扫描分辨率
|
0.1mm(2.5~ 99.99mm), 1mm(100~ 5000mm)
|
外形尺寸
|
243×173× 85mm
|
重量
|
1. 5Kg(含电池)
|
基本配置:
主机,超声波钢轨探伤仪,锂电池, 3A/9V电源适配器,数字式超声波探伤仪,BNC探头连接电缆,超声波探伤仪 英语,直探头2.5P20,斜探头5MHz8×9K2,耦合剂,超声波探伤仪参数,USB连接线
探伤仪热线电话:133/9532/2532
可选附件:
串行通讯电缆(9针),钢管超声波探伤仪,PC端通讯软件,试块,探头
