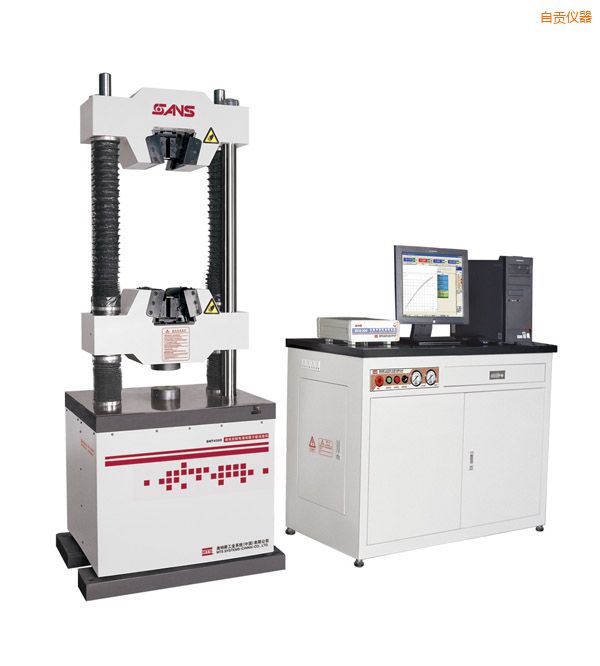

    微机控制电液伺服万能试验机
    型 号:SHT4305
    品 牌:美国美特斯MTS
    技术指标:最大试验力(kN)300
    自贡微机控制电液伺服万能试验机-SHT4305-美国美特斯MTS

    设备概述:

    300kN 微机控制电液伺服万能试验机采用基于DSP的全数字高响应测量系统,微机电液伺服万能材料试验机,负荷、应变测量全程不分档,试验力分辨力高达300000码。数据传输采用USB通讯,12Mb/s高速链接;满足GB/T 228-2002金属材料室温拉伸试验方法以及相关标准要求,自动求取各相关标准中规定的结果参数(必要时需配置相应夹具或变形测量装置)。


    主要功能:

    用于各种金属材料试样的拉伸、压缩、弯曲、剪切等试验,以及一些产品的特殊试验。


    主要特点:

    1:双空间结构,电液伺服万能试验机,上下横梁之间为拉伸空间,waw-100b微机电液伺服式万能试验机,下横梁与试台之间为压缩空间。拉压试验转换相当方便;钳口采用半封闭结构,刚性更好;上下横梁均采用铸钢件,强度高,安全性好;

    2:油源采用静音设计,环保,人性化,独有的压差随动系统,降低能耗,减少发热,保护油路;

    3:采用高速DSP平台,电液伺服试验机说明书,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的。

    4:采用基于神经元自适应PID算法的全数字、三闭环(力、变形、位移)控制系统,实现力、变形、位移全数字三闭环控制,微机控制电液伺服万能材料试验机,各控制环间可自动切换,并在各方式间切换时实现无冲击平滑过渡。

    5:高精准24Bit数据采集系统,高分辨率,可扩展至8路AD采集。

    6:USB1.1通讯,电液伺服试验机报价,通讯速率为12Mb/s,采用全速模式,批量传输方式。

    7:系统板采用4层PCB独特抗干扰布线方法,抗干扰能力强。

    8:除电源接口外,电液伺服动静万能试验机,其它接口一律采用标准USB式接口,电液伺服试验机使用方法,即插即用接口此种接口可实现热插拔,电液伺服试验机操作方法,即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理,waw系列微机控制电液伺服万能材料试验机,插拔方便。

    满足标准:

      GB/T 228-2002    金属材料  室温拉伸试验方法

      GB/T 7314-2005   金属材料  室温压缩试验方法


    原装配置:

    拉伸夹具一套、压缩夹具一套


    可拓展配置:

    螺栓拉伸夹具、螺母保载夹具、弯曲夹具、剪切夹具


    应用行业:

    计量质检;冶金钢铁;机械制造;电子电器;汽车生产;电线电缆;民用航空;高等院校;科研试验所;商检仲裁、技术监督部门;建材陶瓷;石油化工;其它行业。



    技术参数:



    SHT4305微机控制电液伺服万能试验机技术参数

    规格型号

    SHT4305

    最大试验力(kN)

    300

    试验机准确度等级

    1级/0.5级

    试验力示值相对误差

    ±1%/±0.5%以内

    试验力测量范围

    1%-100%FS(全程不分档)

    变形(引伸计)测量范围

    1%-100%FS

    变形示值相对误差

    ±1%/±0.5%以内

    变形分辨力

    最大变形量的1/300000

    活塞移动速度范围

    0-200mm/min

    试验力加载速率范围

    0.02%-2% FS /s

    立柱数

    4

    立柱间有效距离(mm)

    405

    拉伸钳口最大间距(mm)

    520

    最大压缩空间(mm)

    520

    圆试样夹块的夹持范围(mm)

    φ10-φ20

    φ20-φ32

    允许扩展配置螺纹钢试样规格范围

    φ6-φ14

    φ16-φ22

    板试样夹持厚度(mm)

    2-13

    13-25

    压板尺寸(mm)

    φ120

    活塞行程(mm)

    150

    主机外形尺寸(长×宽×高mm)

    820×570×1955

    油源外形尺寸(长×宽×高mm)

    1150×600×900

    总功率(KW)

    5(三相五线制 AC380V 50Hz)

    重量(kg)

    约1500

    可扩展配置弯曲夹具

    支滚中心距(mm)

    36—350

    压滚直径(mm)

    3—65(选配)
