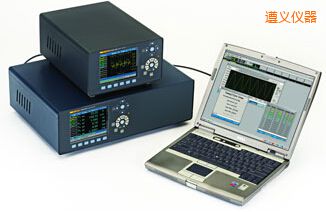

遵义多功能功率分析仪-Fluke NORMA 4000CN-美国FLUKE
电机
完整地测量电气和机械功率值，准确度达0.2%。通过详尽地频谱分析和动态扭矩计算，可准确计算电机效率。
变频器
准确的测量输入和输出电气参数，特别是输出PWM波形的功率值。
照明系统
高达2MHz的带宽，以及同类产品中较高的341KHz采样率，可详尽分析整流器输出信号。独有的分流器技术能够在非常高的频率下进行功率测量。
变压器
同步测量3相功率，即使在非常低的功率因数下，亦可以准确进行空载和负载损耗测量等。
汽车
在现代化汽车的开发阶段详细分析已安装的所有电气和机械零件，帮助降低油耗或提高电动汽车的行使里程。同步测量电气输入和机械输出，提供了关于个体零件以及整个驱动系统的效率和损耗的数据。
开关电源和UPS
非常高的带宽，能够在开关电源的开关链路上全面、准确地测量功率。独有的同轴分流器技术为数百kHz的频率提供了精密的结果。
充电器/逆变器
宽测量带宽与宽动态范围相组合，能够对中继电路中的高开关频率充电泵进行精密测量。
充电器/逆变器
宽测量带宽与宽动态范围相组合，能够对中继电路中的高开关频率充电泵进行精密测量。
tan d（介质损耗因数）测量
在非常低的功率因数下测量功率，并在非常小的损耗角下根据电压和电流计算tan d。
基本功能
快速傅里叶变换（FFT） 计算谐波并以图形标识。最多可同时显示3个谐波频谱。被测值：每相U、I和P。阶次：1次～40次谐波，最大值为采样频率的二分之一。
数字示波器（DSO）
同时显示多达3个测量值（采样值）。快速查看波形和失真。
积分功能（能量）
同时显示多达6个可设置的电参数。开始/停止条件和正/负向选项。
矢量图
可显示多达3路信号的基波矢量图。可方便测试仪器的正确连接，以及快速查看每路信号的相位角。
记录仪功能
显示一定时间段内的平均值，进行趋势分析。
RAM数据存储
储存采样值和平均值；开始/
停止条件设置。大约4MB可用于储存测量值。
配置
将分析仪设置为以所需的格式测量并显示数据。
主要特性
· 结构紧凑的高精度功率分析仪，便于携带、节省空间。
· 简洁的用户界面确保操作简单、直观。
· 标准配置允许用户准确选择适合其特定应用的相应功能。
· 同时并行采集所有相，精确显示所有相上在某一精确时间点的动态事件。
· 所有的输入是电隔离的，避免各种应用中的短路。
· 高达40次电压、电路和功率谐波。
· FFT分析、矢量图、记录仪功能，以及数字示波器（DSO）模式。
· 用户可选的平均时间，15 ms～3600 s，适合于动态测量。
· 4 MB内部存储器，用于存储测量值。
· RS232为标配接口，可选IEEE 488/以太网接口。
· 可选的处理接口，可通过外部传感器测量扭矩和速率。含4路模拟输出，可方便地用于电机和驱动应用。
· 341kHz采样率，可进行详尽的信号分析。
· DC-2MHz带宽，测量准确可靠。
· 包括Fluke NormaView PC软件，可用来设置、数据下载、分析和编写报告。
|
环境条件
|
|
工作温度范围
|
5 °C～35 °C (41 °F～95 °F)
|
|
储存温度范围
|
-20 °C～50 °C (-4 °F～122 °F)
|
|
外壳
|
实心金属外壳，满足苛刻的EMC要求。
|
|
重量
|
Fluke Norma 4000CN：主机大约5kg
|
|
尺寸（高×宽×深）
|
Fluke Norma 4000CN：15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)
|
|
显示屏
|
5.7“ / 144mm -320×240像素，用户可选的背光照明和对比度。
|
|
气候级别
|
KYG DIN 40040，最大85%相对湿度，，无凝结。
|
|
电源
|
85～264 V交流，50～60 Hz，，直流100～260 V。40 VA带开关的欧式插头。
|
|
测量输入
|
安全插孔，4 mm，每路输入2个。外部分流器通过BNC插座连接。
|
|
操作
|
薄膜键盘，带光标键——功能键和直接功能键。
|
|
连接
|
三相分析仪的后面板。
|
|
测量参数
|
|
|
无缝计算每路输入的平均值。在三相系统中，还可计算三相的总功率和平均电压和电流。在同步模式下，还计算基波H01的这些值。
Urms 有效值，Urm 整形平均值，Um均值
Up-, Up+, Upp 峰值
Ucf 波峰因数Ucf, Uff 波形因子
Ufc 基波含量
Uthd 失真因子DIN、IEC
Irms有效值、Irm整形平均值、Im均值
Ip-, Ip+, Ipp 峰值
Icf 波峰因数Icf、Iff 波形因子
Ifc基波含量
Ithd失真因子DIN、IEC
P有功功率[W]
Q无功功率[Var]
S视在功率[VA]
ë、cos相位角
以下参数的积分功能:有功功率P、无功功率Q、视在功率S、(Um)和电流(Im),
4位或5位数字，取决于测量值。
|
|
频率和同步
|
|
量程
|
直流和0.2 Hz～341kHz
|
|
准确度
|
±0.01%测量值（读数）
|
|
|
可选通道:所有的U/I或外部输入。
可向信号施加三个不同频率的低通滤波器中的任意一个。
频率在屏幕顶部总是可见。
可将仪器背部的BNC同步插孔作为输入或输出。
可测量最高达功率模块采样率的输入信号。最大电平必须高于50 V。
输出信号为脉冲式5 V TTL信号（频率取决于测得的公布频率）
|
|
配置存储器
|
|
|
可将多达15组用户配置保存到永久性存储器，并随后调用。未保存的修改在关闭仪器后将被丢失。
|
|
接口
|
|
|
RS232接口，可升级固件以及与PC交换数据。可通过一个外部转换器连接一台打印机。
|
|
选件
|
IEEE 488.2 / 1 MBit/s
Ethernet / 10 MBit/s or 100 Mbit/s
|
|
标准和安全
|
|
电气安全
|
EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III)，
污染等级2，安全类别I
变压器为EN 61558
附件为EN
61010-2-031/032
|
|
最大输入
|
对电压输入测量量程为1000 Veff、2 kVpeak
对电流输入测量量程为10 Aeff, 20 Apeak
|
|
测试电压
|
电网输入外壳（保护导体）: 1.5 KV ac
电网连接测量输入: 5.4 kV ac
测量输入外壳: 3.3 kV ac
测量输入输入: 5.4 kV
|
|
电磁抗扰性
|
辐射:IEC 61326-1、EN 50081-1、EN 55011 Class B
抗扰性:IEC 61326-1 /附录A (工业部分)、EN 50082-1
|
|
基本功能
|
|
8个量程:
|
0.3－1－3－10－30－100－300－1000V Upeak = 2倍量程
|
|
输入阻抗:
|
2 MW / 20 pF
|
|
CMR共模抑制：
|
120 dB@100 kHz
|
|
|
|
|
电流
|
|
6个量程:
|
60－200 mA－0.6－2－6－20 A Ipeak = 2倍量程；正弦波时的最大电平为150%（误差限值同100%）
|
|
使用内部集成分流器时的输入阻抗
|
|
量程60、200 mA:
|
0.5 W
|
|
量程0.6、2 A:
|
0.05 W
|
|
量程6、20 A:
|
0.005 W
|
|
电流过载:
|
最大25 A连续
30 A < 5 s / 15 s，空载
100 A < 0.1 s / 30 s，空载
|
|
外部分流器或探头输入
|
|
BNC端子:
|
100 kW / 30 pF 30－100 mV－0.3－1－3－10 V
|
|
过载:
|
最大20 Vrms
|
|
CMR共模抑制比:
|
120 dB @ 100 kHz
|
|
基本准确度PP35
|
|
误差总限值
|
|
|
量程
|
|
|
读数
|
|
|
输入电平
|
|
|
|
|
%
|
|
|
100
|
|
|
50
|
|
|
30
|
|
|
10
|
|
|
5
|
|
|
3
|
|
|
1
|
|
|
|
|
|
|
|
-3dB带宽
|
|
|
频率
|
|
|
|
|
[Hz]
|
|
|
0
|
|
|
10
|
|
|
45
|
|
|
65
|
|
|
500
|
|
|
1000
|
|
|
2000
|
|
|
5000
|
|
|
10000
|
|
|
20000
|
|
|
50000
|
|
|
100000
|
|
|
PP35
|
|
|
|
|
角误差
|
|
0.005°+0.005°/kHz
|
0.025°+0.015°/kHz,
关闭抗混叠滤波器
|
|
|
频率，Hz
|
|
|
|
|
45
|
|
|
64
|
|
|
订购编号
|
|
|
|
|
3024677
|
32 A平面分流器
|
|
3024689
|
32 A平面分流器电缆
|
|
3024886
|
10 A同轴三芯分流器，含电缆（0.333 W，0～0.5 MHz）
|
|
3024899
|
30 A同轴三芯分流器，含电缆（0.010 W，0～0.5 MHz）
|
|
3024847
|
100 A分流器，含电缆（0.001 W，0～0.5 MHz）
|
|
3024858
|
150 A分流器，含电缆（0.5 mW，0～0.5 MHz）
|
|
3024864
|
300 A分流器，含电缆（0.1 mW，0～1 MHz）
|
|
3024873
|
500 A分流器，含电缆（0.1 mW，，0～0.2 MHz）
|
|
3024692
|
LG分流器电缆，用于大电流分流器所有附件均提供2年质保。
|
|
|
|
|
|
订货号
|
功率模块类型PP35
|
数量
|
IEEE 488/LAN
|
处理接口
|
|
|
FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35
|
|
|
FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35
|
|
|
FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2
|
|
|
类型
|
|
|
|
|
NORMA MEAS CABLES
|
|
3024661
|
测试线缆一套（包括电压测试线和电流测试线各2根）
|
|
|
FLUKE-N4K RACK KIT
|
|
|
NORMA STAR POINT
|
|
3024704
|
外部星点适配器，可用于没有中点的测试场合
|
|
|
型号名称
|
描述
|
|
Norma 4000CN
|
电源线
·
5.7''/144mm彩色显示屏
·
RS232接口，用于下载数据
· 用于安装3个功率模块和选件的主机
·
Fluke NormaView PC软件
· 彩色用户手册
· 检测证书
· 校准值
|
