当您的校准能力无法满足各种各样的校准需求时
利用福禄克的4322自动压力校准系统，几乎任何用户都可以校准几乎任何压力计、传感器、变送器或开关——包括真空、复合压、绝压和高压设备，提供高端的实验室级性能，使用范围非常广泛，工作台或现场应用均适用。
4322系统最初设计旨在满足美国海军对坚固、准确、易用的单台压力校准系统的苛刻要求，无论是新手还是高级技术人员都可以利用这种系统进行所有重要的压力校准，无论在船上还是在岸上。对于在性能、坚固性或易用性方面不容有失的校准工作来说，它是理想的压力校准系统。
特性一览
·
控制和测量压力，真空至70 MPa (10,000 psi)，标称准确度为± 0.1 %读数
·
重量轻、紧凑、坚固、易携带，适用于现场校准
·
集成的防污染系统支持直接校准气压和液压表，无需清洁
·
利用内置泵，可实现自动校准，真空至2 MPa (300 psi)，无需外部压力或真空源
·
可实现大部分压力工作负荷下的高效、安全、无误校准
如此直观，几乎人人可用
如果使用不当，即使是最高性能或最安全的校准器都可能发生故障或产生错误结果。尽管4322兼具令人印象深解的功能和各种强大特性，但其在设计上非常易于使用，即使是新手，稍微培训后即可信心十足地执行压力校准。直观的图形化界面采用引导式菜单，指导用户逐步完成线性化工作流程，以设置和执行压力校准。物理控制开关简单且标记清晰；连接部位方便组合和拆开。系统组件重量轻且结构紧凑，便于携带，适用于现场校准，或用于传统的校准实验室。
高压工作，安全性不受影响
4322自动压力校准系统拥有几项重要的高压安全特性。高压连接采用“快接”设计，带有集成式安全联锁装置。管道、适配器和软管额定承受至少四倍于工作压力的爆破压力。测试软管采用不锈钢编织保护套以防止损坏。
压力控制器支持过压保护，自动释放任何高于最高工作压力的压力。如果电力中断，控制器释放压力并恢复至安全的排气状态。
压力控制器和远程手操器上均设有非常显眼且方便操作的“中止”按钮，如需要，可以立即停止控制并释放压力。
即使在最恶劣的环境下也能实现可靠性能
该系统经过测试，即使在最极端的环境条件下，，也能够提供始终如一的高端性能。设备组件封装在经过加固的深冲铝质外壳内，保护其不受恶劣条件影响，例如远洋轮船环境。获得专利的CalCheck功能采用冗余传感器，最小化不确定度，并尽早捕获故障或超差条件。
气体介质集成有防污染功能，利用1台校准器即可校准所有类型的压力设备，不会污染气体系统或将不兼容的液体引入至气动系统。
模块化架构，维护方便
压力产生和控制组件及硬件采用模块化结构，可在最小化停工时间的同时轻松执行预防性维护和支持。4322控制器还具有即插即用压力测量模块，，简化校准支持。可通过内置自动校准程序在控制器内对该模块进行校准或将其拆下送去校准。模块采用颜色编码，可通过前面板快速访问，利用手指旋转紧固件即可轻松拆下和替换。
4322压力控制器
4322压力控制器是4322自动压力校准系统的主要组件，其本身就是功能强大的校准器。这种便携式、易于使用的工具包兼具了极其广泛的测量范围和控制能力以及高级特性。
简单、准确的压力测量
4322压力校准器提供0.1%读数的一年期测量总不确定度，低压至10,000
psi (70 MPa)。利用简单但准确的百分比读数测量性能，可以信心十足地校准各种工作负荷，确保测试不确定度比(TUR)符合要求。
四个即插即用的压力测量模块和气压模块负责为压力控制器实现非常宽的量程。使用期间，4322自动无缝切换模块量程，以便每个测量点和工作模式均可以采用最佳压力模块。
所有压力模块均内部储存特征化和校准信息，可在系统间互换，从而简化校准支持和防止停工。利用手指旋转紧固件，通过前面板可轻松拆下和替换模块。
每个4322压力校准器的压力测量模块均具有三个冗余压力传感器，这三个传感器的输出被自动平均，以降低测量的总不确定度。获得专利的CalCheck特性自动监测和比较全部三个传感器，以检测模块内的损坏或超差条件，从而在导致严重错误和代价不菲的召回之前防止潜在的测量错误。
自动压力生成和控制
4322压力控制器具有自动压力控制功能，从低绝压和负表压至10,000
psi (70 MPa)。4322压力控制器采用突破性的高速压阻式阀门技术，可以比其它任何高端台式或机架式控制器更快速地设置和准确控制压力至最高范围。
压力控制器还内置自动真空和压力生成和控制功能，可校准从低于1 inHg (0.5 psi, 3.5 kPa)绝压至300 psi (2 MPa)的设备，无需任何外部压力或真空源。压力控制器采用获得专利的泵控制技术，可更迅速地控制、生成较低绝压，并比其它基于泵的压力校准器更加精确地进行控制。
4322压力控制器提供可调控制设置和多种控制模式，可最有效地满足被校准UUT对精度的要求。
集成式防污染系统
4322压力控制器具有集成式防污染系统(CPS)，可防止出现会导致代价不菲的停工、损坏和测量错误的污染情况。 CPS保证远离控制器单向流动，，防止液体和颗粒污染物进入压力控制器。当控制器将干净气源通过CPS引入测试电路内时，完成向上压力冲程；通过位于CPS上的清洗电磁阀(压力控制器外部)，完成向下压力冲程。已经从UUT中排出的气体和任何液体均不会被吸至控制器内，而是通过CPS排放至废料瓶内以进行废弃处理。
福禄克采用模块式的CPS设计，方便更换，进一步防止了UUT交叉污染。用一只手，只需几秒钟就可以将CPS从4322压力控制器上拆下。CPS模块采用颜色编码，以区分“干净”和“脏污”维护。无需工具，只需几分钟就可以打开并清洁CPS组件。
直观的用户界面
4322压力控制器采用橡胶材质的直接功能键以实现常见操作，以及键盘以用于数字输入。利用选择/调节旋钮，可在压力校准期间快速增加和降低压力，并高效地浏览菜单。
高级图形化用户界面(GUI)方便查看和编辑校准器设置；设置、存储和执行测试配置；储存结果；并利用标准打印机直接打印校准报告。4322还具有一整套远程SCPI功能，可通过USB2.0 B型、IEEE 488.2或RS-232连接进行访问，实现完全自动化。
尽管4322压力校准器是最先进的高性能、多功能压力校准器之一，但GUI使其使用起来相当简单和方便。利用“正常”工作模式，可轻松进行日常校准工作，而利用“高级”模式，经验更为丰富的用户可充分利用高级特性。
“正常模式”下工作时，设置和执行校准时只显示必要信息。显示屏的上半部分为一个窗口，清晰地显示压力测量值和控制值及设置相关通信。显示屏的下半部分为引导式菜单，以直观的、线性化工作流程引导您逐步设置和执行压力校准序列。校准期间显示带有合格/不合格标准的校准结果，并将其保存以供稍后下载。可通过压力控制器上的USB连接直接生成校准报告并将其发送至标准打印机。
利用“高级模式”，可不用按照说明的校准顺序逐步控制和测量压力，利用该模式，可访问设置、数据和不常用的信息。
4322增压器
4322增压器可将N2气罐或其他干净气体介质的气源压力增加至高达10,500
psi，以实现高压校准。
增压器采用获得专利的旋转凸轮设计，驱动活塞快速生成目标输出压力。由于压力由四个串联在一起、交替进行压缩过程的活塞生成，所以4322增压器可生成平滑的高压输出，没有传统的单活塞气体升压器通常具有的明显压力波动。
该增压器由一个高性能无刷伺服电动机驱动，带有变速控制，因此可安静工作，无需设备级压缩空气进行驱动或液体润滑。
工作时，只需按下增压器薄膜键盘上的相应按键，即可选择目标增压压力，从1,000至10,000 psi (7至70 MPa)，步长为1,000 psi (7 MPa)。增压器控制变速电动机来生成和维持提供给压力控制器的压力。
典型校准期间，4322要足够快地生成压力以满足4322压力控制器气体消耗的速度。按需生成压力，无需再对高压蓄压器预充电，从而缩短设置和工作时间，提高安全性。
4322附件
利用各种附件，可优化4322自动压力校准系统，以适应各种应用。
手持式远程手操器
在工作现场，并非总是可以方便地访问要校准的压力测量设备。利用4322便携式远程手操器，可校准哪怕是最难以触及的压力设备，同时安全、高效地安置用户和设备。
远程手操器重量轻、紧凑且坚固。旋钮、橡胶材质的功能键和背光的图形化用户界面模拟4322压力控制器的控键和用户界面，可实现单手压力控制和逐步执行校准序列。远程手操器具有电气开关测试连接和测试线，可实现完全自动化的压力开关测试。
将其与3 m (10 ft)测试软管选件搭配使用时，可灵活地在狭窄、复杂的工作区内工作。
可利用远程手操器来执行如下任务：
·
操作校准器，同时在远端或其他被遮挡的角度读取UUT输出。
·
在地板或其他水平表面上设置校准器，同时在不同高度读取UUT输出。
·
在危险区域进行校准时，可站在安全距离或保护屏障后面进行校准。
便携式压缩气罐组件
提供便携式压缩气罐选件，为4322压缩校准系统提供气源，以实现高于300
psi (2 MPa)的最高压力控制器泵压力下的工作。铝质气罐重量轻，具有截止阀，带有安全阀和软肩带，方便携带。
气罐可利用高达2,000 psi (14 MPa)的气源进行充气以实现现场校准。含有可拆卸的自排气调节器和带快接适配器的高压供气软管，所以可快速、安全地将气罐连接至4322安全控制器或增压器。
注：4322便携式气罐经认证，符合美国交通运输部(USDOT)的相关规范。气罐的使用、填充和运输应符合地方法规要求和/或在某些区域内禁止使用。
高压柔性软管和适配器
4322自动压力校准系统具有测试连接和软管选件，可进一步提高易用性和安全性。
4322自动压力校准系统内的高压连接支持福禄克IQC70系统。IQC70适配器为联锁式快接压力接头，工作压力可高达10,000
psi (70 MPa)。公头适配器(插头)可轻松插入至母头适配器(连接器)，通过固定连接器上的插销使其连接并就位。断开连接时，只需按连接器上的套管即可将插头从固定插销上释放下来。在连接处施加压力锁定套管和插销，使其就位，防止插头和连接器断开，直至从系统上拆下压力源。
4322压力控制器、CPS和增压器的气源、输出和测试端口均支持IQC70连接头。IQC70插头适配器可满足各种压力连接类型和尺寸的需要，校准期间，可轻松地直接将UUT安装至4322压力控制器测试端口。利用创新的IQC70设计，即使加压时，插头也可以在连接器中旋转，所以可以对UUT进行调整定位以实现最佳可视性。
如果UUT无法直接安装至压力控制器，提供3米(10英尺)测试软管选件，用以扩展测试端口。4322测试软管的额定工作压力为10,000
psi (70 MPa)，而且非常轻便和灵活。不锈钢编织护套保护耐用的高压软管，防止意外捏扁或剪断。测试软管的颜色编码与CPS模块一致，所以可以轻松区分“干净”和“脏污”维护管道。
配置4322自动压力校准系统
4322自动压力校准系统可以组合成不同配置，以满足对便携性和性能的各种需求。
仅4322压力控制器单元
该设备仅由交流市电供电，提供自动真空和压力控制和测量，0.5
psi (3.5 kPa)绝压至300
psi (2 MPa)。
4322压力控制器，带便携式氮气罐组件
利用便携式压缩气罐或其他压缩测试气源，4322压力控制器自动压力控制可扩展至2,000
psi (14 MPa)或接近的气源压力。

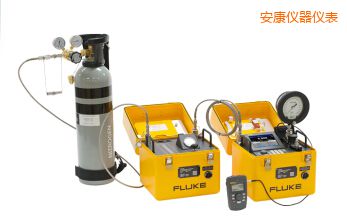

4322压力控制器，带便携式氮气罐组件和增压器设备
增压器设备仅采用交流市电供电，使用气罐提供的压缩气体(自动压力控制扩展至10,000 psi (70 MPa))，可安全、快速、安静地按需生成压力。
|
General
Specifications
|
|
Power
Requirements
|
100 V ac to 240 V ac (-15 %, +10 %), 50
Hz to 60 Hz
|
|
Maximum Power
Consumption
|
Controller: 110 VA
Intensifier: 250 VA
|
|
Operating
Temperature Range
|
0 °C to 50 °C
|
|
Storage
Temperature Range
|
-30 °C to 71 °C
|
|
Humidity
|
5 % to 95 %
|
|
Vibration
|
Meets MIL-T-28800D
|
|
Altitude
(operation)
|
2,000 m
|
|
Weight
|
Controller: 12 kg (27 lb)
Intensifier: 14 kg (31 lb)
Accessory Kit with Handheld Control: 12 kg (27 lb)
Nitrogen Cylinder: 12 kg (26 lb)
|
|
Dimensions
|
Controller, Intensifier, and Accessory
Kit: 32.5 cm Height x 30.5 cm Width x 30.5 cm Depth (13 in Height x 12 in
Width x 12 in Depth)
Nitrogen Cylinder: 68.5 cm Height x 17.8 cm Diameter (27 in Height x 7 in
Diameter)
|
|
Remote
Communications Interfaces
|
RS-232, USB type B, IEEE-488.2, USB type
A (PRINTER port only)
|
|
Pressure
Range
|
3.5 kPa (0.5 psi) absolute to 70 MPa
(10,000 psi)
|
|
Operating Medium
|
Dry nitrogen supply, or ambient air
compressed by on-board pump
|
|
Warm-up Time
|
15 minutes from power on, after at least
60 minutes ambient temperature acclimation time within the working
temperature range
|
Controller, intensifier, and nitrogen cylinder connections
|
Unit
|
Name
|
Type of Fittings
[1]
|
Maximum Working
Pressure Limit
|
|
Controller
|
TEST Port
|
IQC70 female, located on CPS
|
70 MPa (10,000 psi)
|
|
SUPPLY Port
|
IQC70 female
|
|
Hose Purge
|
IQC70 male
|
|
Intensifier
|
SUPPLY Port
|
IQC70 female
|
70 MPa (10,000 psi)
|
|
OUTLET Port
|
IQC70 female
|
|
Nitrogen Cylinder
|
VALVE
|
CGA580 nipple
|
40 MPa (6,000 psi)
|
|
Regulator Outlet
|
Miniature QC female
|
20 MPa (3,000 psi)
|
|
Notes:
1. ICQ70 is a Fluke Calibration interlocking quick connection nominally
rated to 70 MPa (10,000 psi).
|
Accessory kit fittings
|
Name
|
Type of
Fittings[1]
|
Maximum Working
Pressure Limit[2]
|
|
FITTING, 1/2 MALE PIPE THREAD (NPT)
|
IQC70 male
|
70 MPa (10,000 psi)
|
|
FITTING, 1/4 MALE PIPE THREAD (NPT)
|
|
FITTING, 1/8 MALE PIPE THREAD (NPT)
|
|
FITTING, 1/2 FEMALE PIPE THREAD (NPT)
|
|
FITTING, 1/4 FEMALE PIPE THREAD (NPT)
|
|
FITTING, 1/8 FEMALE PIPE THREAD (NPT)
|
|
FITTING, HF4 EQUIVALENT
|
|
FITTING, AN6 FEMALE
|
|
FITTING, AN4 FEMALE
|
|
FITTING, HM4 EQUIVALENT
|
|
FITTING, AN6 MALE
|
|
FITTING, AN4 MALE
|
|
FITTING,1/4 ID HOSE BARB
|
IQC70 male
|
700 kPa (100 psi)
|
|
FITTING, 1/8 ID HOSE BARB
|
IQC70 male
|
700 kPa (100 psi)
|
|
Notes:
1. IQC70 is a Fluke Calibration interlocking quick connection nominally
rated to 70 MPa (10,000 psi).
2. Working pressures indicated are for adaptors only. Actual pressure
capability may be limited by the integrity or maximum working pressure of the
fitting to which the adaptor is connected.
|
Test hoses
|
Name
|
Type of Fittings
[1]
|
Maximum Working
Pressure Limit
|
|
Test Hose 3 m (10 ft)
|
IQC70 male at one end, and IQC70 female
coupling at the other
|
70 MPa (10,000 psi)
|
|
Interconnect hose 1.8 m (6 ft)
|
IQC70 male at both ends
|
70 MPa (10,000 psi)
|
|
Supply hose 1.8 m (6 ft)
|
IQC70 male at one end, and miniature QC
at the other
|
20 MPa (3,000 psi)[2]
|
|
Notes:
1. IQC70 is a Fluke Calibration interlocking quick connection nominally
rated to 70 MPa (10,000 psi).
2. Hose limited to 3,000 psi due to miniature QC used to connect to the
fitting on the regulator.
|
Measurement specifications
|
Barometer Module
Range
|
70 kPa to 110 kPa absolute (10 psi to 16
psi)
|
|
Pressure
Transducer Module Ranges [1]
|
|
A150k
|
3.5 kPa to 150 kPa absolute (0.5 psi to
21.5 psi)
|
|
G700k
|
50 kPa to 700 kPa gauge (7 psi to 100
psi)
|
|
G10M
|
700 kPa to 10 MPa gauge (100 psi to
1,500 psi)
|
|
G70M
|
10 MPa to 70 MPa gauge (1,500 psi to
10,000 psi)
|
|
Resolution
|
To greater of 1 ppm of reading or of
1ppm of 4 psi (0.00004 psi or 2.5 Pa)
|
Measurement uncertainty
|
Gauge, Absolute,
or Vacuum
|
Range
|
Uncertainty[1]
|
|
Gauge[2]
|
-98 kPa to +25 kPa
(-14.2 to +4 psi)
|
±25 Pa (0.004 psi,
0.1 in H2O at 20°C)
|
|
25 kPa to 70 MPa
(4 to 10,000 psi)
|
±0.1 % of reading
|
|
Absolute
|
3.5 to 130 kPa
(0.5 to 19 psi) absolute
|
±25 Pa (0.004 psi,
0.1 in H2O at 20°C)
|
|
130 kPa to 70 MPa
(19 to 10,000 psi) absolute
|
±0.1 % of reading
|
|
Vacuum[2]
|
0 kPa to 98 kPa
(0 to 29 inHg)
|
±25 Pa (0.007 inHg)
|
|
Notes:
[1] Measurement uncertainty defined as the maximum deviation from the
indicated value of measured pressure for 1 year after alignment including
hysteresis, linearity, repeatability, stability, temperature, humidity
effects, and calibration reference standard measurement uncertainty.
Expression of uncertainty uses a coverage factor of 2 and conforms with the
recommendations of the ISO Guide to the Expression of Uncertainty in
Measurement.
[2] Negative gauge and vacuum pressure values assume the ambient atmospheric
pressure is approximately 101 kPa (14.7 psi) absolute.
|
Pressure control specifications
|
Control
Precision
|
greater
of ± 28 Pa (0.004 psi) or 0.025 % of reading
|
Control ranges
|
Pressure Source
|
Gauge, Absolute,
or Vacuum
|
Range
|
|
On-board Pump
|
Gauge[1]
|
-98 kPa (-14.2 psig) to
2 MPa (300 psig)
|
|
|
Absolute
|
3.5 kPa (0.5 psi) to
2 MPa (300 psi) absolute
|
|
|
Vacuum (negative gauge) [1]
|
0 to 98 kPa (29 inHg)
|
|
External Gas Supply
|
Gauge
|
28 kPa (4 psig) to
70 MPa (10,000 psig)
|
|
|
Absolute
|
130 kPa (19 psi) to
70 MPa (10,000 psi) absolute
|
|
[1]
Negative gauge and vacuum pressure values assume the ambient atmospheric
pressure is approximately 101 kPa (14.7 psi) absolute.
|
Typical control set times
|
Measure Mode
|
Range
|
Time (seconds)
[5]
|
|
Gauge [7]
|
<28 kPa (4 psig)
|
90 [1] [6]
|
|
|
28 to 700 kPa (4 to 100 psig)
|
30 [2]
|
|
|
700 kPa (100 psig) to 7 MPa (1,000 psig)
|
30 [3]
|
|
|
7 MPa (1,000 psig) to 70 MPa (10,000
psig)
|
60 [4]
|
|
Absolute
|
<14 kPa (2 psi) absolute
|
180 [1] [6]
|
|
|
14 to 130 kPa (2 to 19 psi) absolute
|
90 [1] [6]
|
|
|
130 to 700 kPa (19 to 100 psi) absolute
|
30 [2]
|
|
|
700 kPa (100 psi) to 7 MPa (1,000 psi)
|
30 [3]
|
|
|
7 MPa (1,000 psi) to 70 MPa (10,000 psi)
|
60 [4]
|
|
Vacuum [7]
|
|
|
|
|
>88 kPa (26 inHg) vacuum
|
180 [1] [6]
|
|
|
0 to 88 kPa (0 to 26 inHg) vacuum
|
90 [1] [6]
|
|
[1] Assumes 1pp cc test volume, uses
on-board pump control
[2] Assumes 100 cc test volume with external gas supply.
[3] Assumes 50 cc test volume with external gas supply.
[4] Assumes 25 cc test volume with external gas supply.
[5] Set times assume pressure steps of no greater than 10% of target pressure
and reflect time to ready using default control limits in dynamic control
mode.
[6] Times for sub-atmospheric set points assume that the temperature is below
the boiling point of any liquid in the UUT and CPS for the target pressure.
[7] Negative gauge and vacuum pressure values assume the ambient atmospheric
pressure is approximately 101 kPa (14.7 psi) absolute.
|
|
型号
|
描述
|
|
4322-SYS
|
4322-CONTR, 4322-INTFR,
6 ft. (2 m) high-pressure interconnect hose, spare parts kit
|
|
4322-SYS-CE
|
4322-CONTR-CE, 4322-INTFR-CE,
6 ft. (2 m) high-pressure interconnect hose, spare parts kit
|
|
4322-SYS-USDOT
|
4322-CONTR, 4322-INTFR,
4322-CYL-USDOT, 6 ft. (2 m) high-pressure interconnect hose, spare parts kit
|
|
4322-SYS-NAVAIR
|
4322 Pressure Controller
mainframe, 4322 Pressure Intensifier mainframe, US DOT nitrogen cylinder
assembly, 4322 Accessory Kit with: blue CPS assembly, blue high pressure test
hose, orange CPS assembly, orange high-pressure test hose, qty. 4 waste
bottles, pressure regulator assembly, IQC70 adaptor kit (14 pieces),
high-pressure interconnect hose, high-pressure supply hose, qty. 2 power
cords, 4322 spare parts kit, PFTE tape, IEEE cable
|
|
4322-CONTR
|
4322 Pressure Controller
mainframe, blue CPS assembly, power cord, controller spare parts, IQC70
adaptors: ¼” NPT female, DH500 female (HiP HF4 equivalent) , qty. 2 x AN4
male
|
|
4322-CONTR-CE
|
4322 Pressure Controller Unit
mainframe (CE configuration), blue CPS assembly, power cord, controller spare
part, IQC70 adaptors: ¼” NPT female, DH500 female (HiP HF4 equivalent) , qty.
2 x AN4 male
|
|
4322-REM
|
4322 Remote Control Pendant,
10 ft. (3 m) remote pendant cable, switch test leads
|
|
4322-CYL-USDOT
|
Nitrogen cylinder certified to
US DOT with shutoff valve, port plug and valve guard, carrying strap,
pressure regulator assembly with pressure gauges, CGA 580 adaptor and supply
hose quick connect coupler, additional CGA 580 ¼ in adaptor, 6 ft. (2 m) high-pressure
supply hose
|
通用配件:
|
配件
|
描述
|
|
CASE-4322-ACCY
|
Ruggedized deep-drawn aluminum
transport case with foam inserts to store and transport 4322 accessories
|
|
CPS-4322-BLUE
|
CPS accessory with blue color
coding, 2 waste bottles
|
|
CPS-4322-ORANGE
|
CPS accessory with orange
color coding, 2 waste bottles
|
|
KIT-4322-ADPT
|
Adaptor kit storage case with
foam insert, IQC70 adaptors: 1/8 in NPT female, ¼ in NPT female, ½ in NPT
female, 1/8 in NPT male, ¼ in NPT male, ½ in NPT male, DH500 female (HiP HF4
equivalent), DH500 male (HiP HM4 equivalent), 1/8 in ID hose barb, ¼ in ID
hose barb, AN4 female, AN6 female, AN4 male, AN6 male
|
|
HOSE-4322-BLUE
|
10 ft (3 m) high-pressure test
hose with blue color coding
|
|
HOSE-4322-ORANGE
|
10 ft (3 m) high-pressure test
hose with orange color coding
|
