针对 molbloc-S 质量流量元件
molstic-S™
为

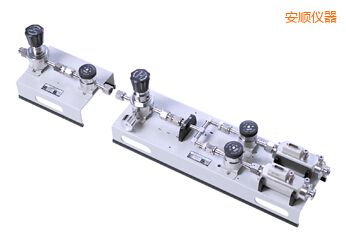

molbloc-S® 质量流量元件的实际安装问题提供了工程解决方案，用以连接供气、调节压力并连接受测设备。1/4 英寸 molstic-S 中所含带的过滤器可保护小型 molbloc-S 元件免受污染。最高品质的部件已集成在紧凑式设备总成之内，确保最优化的 molbloc/molbox™ 性能。
单通道 molstic-S 设计用于配合单个 molstic-S 元件。双通道模式允许两个
molbloc-S 同时装配，方便在测试过程使用两种范围而无需更换硬件。此外，两个 molbloc-S 元件的输出口还可使用下游T型件（部件号
401884）来平行对接，进而在使用双通道 molbox1+ 时可获得额外的流量范围性能。
它的模块化设计最主要的优势在于 molstic-S 可用于测试处在上游或下游位置的设备。可选的可调节 DUT
支架（部件号
401934）能够配合大型无法安装于 molstic-S 上的 DUT 使用。
molstic-S
可选用 1/2
英寸或 1/4
英寸的系统对接尺寸。1/4 英寸尺寸专用于针对 1E2-S 的 molbloc-S 元件，而 1/2 英寸尺寸则用于 2E2-S 至 2E3-S 的元件。所有 molstic-S 平台均包含一体化流量关闭/计量阀。这能方便系统漏气测试并提供了全新的流量控制方式（如 DUT 类型所需）。可选的高分辨率调节阀套件可与 1/4 in 的 molstic-S 结合使用，以便获得更好的流量控制能力。
molstic-S 使用说明
因为 molbloc-S 是在极端流量范围下工作的，因此为了控制流量，必须在
molbloc-S 上游安装带有流量控制功能的测试设备。
在常压下进行测量的设备通常会安装在
molbloc-S 的下游位置。molbloc-S
的模块化设计主要为了提供灵活性。
入口供气压力调节对于保护
molbox 压力变送器而言十分重要。因此，建议将仅为 molstic-S 供气的 molstic 安装在具有流量控制功能的测试设备上游，而后在校准常压工作的设备时将减压调节器选件安装在 molstic-S 之上。可选的背压调节器可安装在 molstic-S 之上来控制上游 DUT 的下游压力。
尺寸
|
|
molstic-S
|
A
|
B
|
C
|
D
|
E
|
|
molstic-S单体，，1/4 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
—
|
600 mm
(23.6 in)
|
|
molstic-S单体，1/2 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
—
|
600 mm
(23.6 in)
|
|
molstic-S双体，1/4 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
600 mm
(23.6 in)
|
|
molstic-S双体，，1/2 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
600 mm
(23.6 in)
|
|
双体，1/4 in，带调节器与T型件
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
750 mm
(29.5 in)
|
|
双体，1/2 in，带调节器与T型件
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
875 mm
(34.5 in)
|
|
单体，1/4 in，带计量阀
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
—
|
600 mm
(23.6 in)
|
|
双体，1/4带计量阀与T型件
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
590 mm
(23 in)
|
84 mm
(3.3 in)
|
875 mm
(34.5 in)
|
|
仅供气，1/4 in
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
232 mm
(09 in)
|
—
|
280 mm
(11.0 in)
|
|
仅供气，1/2
|
103.5 mm
(4 in)
|
182 mm
(7 in)
|
232 mm
(09 in)
|
—
|
471 mm
(18.5 in)
|
配置说明
·
每一个 molstic-S 都包含有 50 厘米（20 英寸）的透明 PFA 管件，用于提供针对受测设备(DUT)和进口供气的多用途连接。
·
所有 molstic-S 平台均包含一体化流量关闭/计量阀。这能方便系统漏气测试并提供了全新的流量控制方式（如 DUT 类型所需）。
·
1/4 英寸 molstic-S 平台设计用于针对 1E2-S 或更低流量的 molbloc-S 元件。1/2 英寸 molstic-S 平台设计用于针对从 2E2-S 至 2E3-S 的元件。部件号 401935 的零件可替代更高流量元件的 1/2
英寸 molstic-S 进气口法兰，进而使其能够用在 1/4
英寸 molstic-S 之上。这仅推荐用于两种校准模式下的
2E2-S molbloc-S 元件，或用于带 LP 校准的
5E2-S 元件。
·
部件号 401936 的零件可替代低流量 molblocs 的 1/4 英寸 molstic-S 进气口法兰，进而使其能够用在 1/2 英寸 molstic-S 之上。这仅推荐用于1E2-S molbloc-S 元件。
|
型号
|
描述
|
|
molstic-S，单，1/4 in
|
与单个molbloc-S（1E2-S和更低流量）结合使用
|
配件
|
描述
|
|
用于1/4 in molstic-S的背压调节器
|
升级版在1/4 in molstic-S当中增加了背压调节器
|
|
背压调节器，1/4 in
|
安装于1/4 in molstic-S用于进口压力控制
|
|
计量阀套件，molstic-S，1/4 in，中流量
|
安装于molstic-S中1/4 in处的套件，用于高达100 slm的流量计量
|
|
计量阀套件，molstic-S，1/4 in，低流量
|
安装于molstic-S中1/4 in处的套件，用于20 slm的流量计量
|
|
调节器，1/4 in
|
安装于1/4 in molstic-S用于出口DUT
|
|
调节器，用于1/4 in molstic-S
|
升级版为1/4 in molstic-S增加了进口压力调节器
|
|
|
molstic-S，单，1/2 in
|
与单个molbloc-S（2E2-S到2E3-S）结合使用
|
配件
|
描述
|
|
用于1/2 in molstic-S的背压调节器
|
升级版在1/2 in molstic-S当中增加了背压调节器
|
|
背压调节器，1/2 in
|
安装于1/2 in molstic-S用于进口压力控制
|
|
调节器，1/2 in
|
安装于1/2in molstic-S用于出口DUT
|
|
调节器，用于1/2 in molstic-S
|
升级版为1/2 in molstic-S增加了进口压力调节器
|
|
|
molstic-S，双，1/4 in
|
与两个molbloc-S（1E2-S和更低流量）结合使用
|
配件
|
描述
|
|
用于1/4 in molstic-S的背压调节器
|
升级版在1/4 in molstic-S当中增加了背压调节器
|
|
背压调节器，1/4 in
|
安装于1/4 in molstic-S用于进口压力控制
|
|
计量阀套件，molstic-S，1/4 in，中流量
|
安装于molstic-S中1/4 in处的套件，用于高达100 slm的流量计量
|
|
计量阀套件，molstic-S，1/4 in，低流量
|
安装于molstic-S中1/4 in处的套件，用于20 slm的流量计量
|
|
调节器，1/4 in
|
安装于1/4 in molstic-S用于出口DUT
|
|
调节器，用于1/4 in molstic-S
|
升级版为1/4 in molstic-S增加了进口压力调节器
|
|
|
molstic-S，双，1/2 in
|
与双molbloc-S（2E2-S到2E3-S）结合使用
|
配件
|
描述
|
|
用于1/2 in molstic-S的背压调节器
|
升级版在1/2 in molstic-S当中增加了背压调节器
|
|
背压调节器，1/2 in
|
安装于1/2 in molstic-S用于进口压力控制
|
|
调节器，1/2 in
|
安装于1/2in molstic-S用于出口DUT
|
|
调节器，用于1/2 in molstic-S
|
升级版为1/2 in molstic-S增加了进口压力调节器
|
|
|
molstic-S，仅供应，1/4 in
|
上游调节平台，1/4
in
|
配件
|
描述
|
|
用于1/4 in molstic-S的背压调节器
|
升级版在1/4 in molstic-S当中增加了背压调节器
|
|
背压调节器，1/4 in
|
安装于1/4 in molstic-S用于进口压力控制
|
|
计量阀套件，molstic-S，1/4 in，中流量
|
安装于molstic-S中1/4 in处的套件，用于高达100 slm的流量计量
|
|
计量阀套件，molstic-S，1/4 in，低流量
|
安装于molstic-S中1/4 in处的套件，用于20 slm的流量计量
|
|
调节器，1/4 in
|
安装于1/4 in molstic-S用于出口DUT
|
|
调节器，用于1/4 in molstic-S
|
升级版为1/4 in molstic-S增加了进口压力调节器
|
|
|
molstic-S，仅供应，1/2 in
|
上游调节平台，1/2
in
|
配件
|
描述
|
|
用于1/2 in molstic-S的背压调节器
|
升级版在1/2 in molstic-S当中增加了背压调节器
|
|
背压调节器，1/2 in
|
安装于1/2 in molstic-S用于进口压力控制
|
|
调节器，1/2 in
|
安装于1/2in molstic-S用于出口DUT
|
|
调节器，用于1/2 in molstic-S
|
升级版为1/2 in molstic-S增加了进口压力调节器
|
|
通用配件:
|
配件
|
描述
|
|
计量阀低流量molstic
|
安装于molbloc的molstic出口用于手动流量控制
|
|
计量阀中/高流量molstic
|
安装于molbloc的molstic出口用于手动流量控制
|
|
DUT台架，可调节
|
3inx3in垂直可调节平台
|
|
PK-MOL-S-VAC，dwn V交流电连接，中/低
|
将真空泵连接至molbloc-S或出口T型件（P/N 401884）的附件
|
|
T型件，用于molbloc-S出口
|
连接两个molbloc-S元件的A+B出口端，或普通真空连接
|
|
VA-MOL-S，直流电泵机套件，低流量，标准
|
真空泵套件，250
slm（5E2-S）
|
|
VA-MOL-S，直流电泵机套件，，中流量，PEPE
|
真空泵套件，1000
slm（5E3-S），特殊清洁/油
|
|
VA-MOL-S，直流电泵机套件，中流量，标准
|
真空泵套件，1000
slm（5E3-S）
|
