多产品校准器 |
|
| 型 号：5502A |
| 品 牌：美国FLUKE |
| 技术指标：直流电压 0至±1020 V |
 |

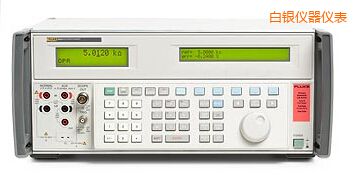

白银多产品校准器-5502A-美国FLUKE
·
校准范围广泛的电子测量仪器
·
超强的保护电路，防止误操作对仪器造成损坏
·
便携式运输箱内置把手和轮子，带可拆卸前/后盖门，，方便运输和现场校准
·
配合使用52120A跨导放大器，电流输出可扩展至100A直流和120A 交流
·
性价比优异的解决方案
功能众多，覆盖广泛的被校准对象
5502A多产品校准器是5500A的升级换代产品。可覆盖范围广泛的被校准对象，例如三位半及四位半数字多用表。5502A 附带内部和外部的保护电路，，可帮助您方便携带和运输，并且安全的校准。5502A还可和MET/CAL软件结合实现全自动校准。对校准中低端电子测量仪器的解决方案来讲，5502A是理想的选择。
5502A可直接输出电压和电流，可输出各种电压、电流波形；5502A可同时输出电压、电流或者双路电压，实现相位控制，用来模拟直流和交流功率。5502A还可输出电阻、电容、模拟热电偶和RTD等。 5502A还可测量热电偶和热电偶模拟器。
5502A还有两个示波器校准选件，分别是300MHz示波器校准选件和600MHz校准选件。
使用福禄克52120A跨导放大器，5502A的电流输出还可从20.5A扩展到100A直流和120A交流。使用25匝和50匝线圈选件，更可产生高达6000A的等效电流。
5502A覆盖范围广泛的被校准对象，包括：
·
数字式和模拟式多用表
·
电流钳和钳形表
·
面板表
·
功率表
·
数据采集器
·
温度计（热偶及RTD）
·
各种类型的记录仪
·
过程校准器
·
功率谐波分析仪
·
很多其他类似的测量工具
|
被校准对象
|
福禄克校准器
|
|
多产品校准器
|
高精度多功能校准器
|
|
5080A
|
5502A
|
5522A
|
5700A
|
5720A
|
|
模拟指针表/面板表
|
|
|
重负载表
|
|
|
|
|
|
|
轻负载表
|
|
|
|
|
|
|
数字多用表
|
|
|
直流电压基本准确度
|
100
ppm
|
50
ppm
|
11
ppm
|
6.4
ppm
|
3.25
ppm
|
|
3.5位表(典型值±
0.3% dcV)
|
|
|
|
|
|
|
4.5位表(典型值±
0.025% dcV)
|
|
|
|
|
|
|
5.5位表(典型值±
0.015% dcV)
|
|
|
|
|
|
|
6.5位表(典型值±
0.0024% dcV)
|
|
|
|
|
|
|
7.5位表(典型值±
12 ppm dcV)
|
|
|
|
|
|
|
8.5位表(典型值±
3.9 ppm dcV)
|
|
|
|
|
|
|
温度压力
|
|
|
模拟RTD
|
|
|
|
|
|
|
RTD测温
|
|
|
|
|
|
|
模拟热电偶
|
|
|
|
|
|
|
热电偶测量
|
|
|
|
|
|
|
压力模块
|
|
|
选件
|
|
|
|
示波器校准选件
|
1通道
|
|
|
200
MHz至600 MHz
|
200
MHz选件
|
300
MHz或600 MHz选件
|
600
MHz选件
|
|
|
|
1.1
GHz
|
|
|
选件
|
|
|
|
2.1
GHz
|
|
|
|
|
|
|
3.2
GHz
|
|
|
|
|
|
|
6
GHz
|
|
|
|
|
|
|
25
ps快沿
|
|
|
|
|
|
|
安规校准
|
|
|
耐电压测试仪
|
|
|
|
|
|
|
兆欧表
|
选件
|
|
|
|
|
|
安装时
|
|
|
|
|
|
|
PATs
|
|
|
|
|
|
|
导通性测试仪
|
选件
|
|
|
|
|
|
功率/电能
|
|
|
瓦特表
|
|
|
|
|
|
|
谐波分析仪
|
|
|
|
|
|
|
闪变表
|
|
|
PQ选件
|
|
|
|
相位表
|
|
|
PQ选件
|
|
|
|
功率分析仪
|
|
|
PQ选件
|
|
|
|
功率记录仪
|
|
|
|
|
|
|
其他
|
|
|
钳形表
|
|
|
|
|
|
|
LCR表
|
|
仅限CR
|
仅限CR
|
|
|
|
过程校准器
|
|
|
|
|
|
|
数据采集器
|
|
|
|
|
|
|
射频毫伏表
|
|
|
|
03选件
|
03选件
|
|
#校准器功能项目
|
8
|
11
|
11
|
5
|
5
|
|
功能
|
范围
|
最优的1年技术指标
（±ppm+ppm量程）
|
|
直流电压
|
0至±1020 V
|
50+1.5
|
|
直流电流
|
0至±20.5 A
|
100+7.6
|
|
交流电压
|
1 mV至1020 V，10 Hz至500 kHz
|
300+18
|
|
电压/频率
|
1000 V@ 10 kHz/330 V@100 kHz
|
|
|
交流电流
|
29μA至20.5 A 10 Hz至30 kHz
|
400+61
|
|
波形
|
正弦波，方波，三角波，，截顶正弦波
|
|
|
电阻
|
0Ω至1100MΩ
|
90+18
|
|
电容
|
220 pF至110 mF
|
0.25%+0.091%
|
|
最大功率（虚负载）
|
20.9 kW
|
|
|
相位控制
|
0到±179.99°，10Hz到10KHz
|
0.15°
|
|
热电偶（输出和测量温度）
|
-250℃到+2316℃（11种类型）B, C, E, J, K L N R, S, T, U 10μV/℃和1 mV/℃
|
0.14℃
|
|
RTD (输出和测量温度)
|
-200℃到630℃（8种类型）
Pt 385-100Ω
Pt 3926-100Ω
Pt 3916-100Ω
Pt 385- 200Ω
Pt 385-500Ω
Pt 385 1000Ω
PtNi 385-120Ω(Ni120)
Cu 427 10Ω
|
0.03℃
|
|
频率
|
0.01Hz到2.0MHz
|
25ppm+1mHz
|
|
示波器校准(选件)
|
稳幅正弦波，从5 mV至5.5 Vpp最大,频率从50 kHz至600 kHz；上升沿< 300 ps，多触发功能，直流，方波和时标。
|
|
|
电流放大(辅助放大器52120A)
|
将电流输出从20.5 A放大至最高100 A直流，120 A交流（频率从10 Hz至10 kHz）
|
|
|
通信接口
|
RS-232, IEEE 488
|
|
|
型号
|
描述
|
|
5502A
|
多产品校准器
|
|
5502A/3
|
带300MHz示波器校准选件的多产品校准器
|
|
5502A/6
|
带600MHz示波器校准选件的多产品校准器
|
|
MET/CAL
|
计量管理及自动校准软件。
完整的MET/CAL Plus 信息和许可请参见此处»
|
通用配件:
|
配件
|
描述
|
|
5522A/CARRYCASE
|
便携箱，带可拆卸的前|后盖门
|
|
55XXA/CASE
|
带轮子的运输箱
|
|
5500A/COIL
|
50匝线圈选件，1000安匝
|
|
9100-200
|
Normal
0
7.8磅
0
2
false
false
false
EN-US
ZH-CN
X-NONE
/*
Style Definitions */
table.MsoNormalTable
{mso-style-name:普通表格;
mso-tstyle-rowband-size:0;
mso-tstyle-colband-size:0;
mso-style-noshow:yes;
mso-style-priority:99;
mso-style-parent:"";
mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
mso-para-margin:0cm;
mso-para-margin-bottom:.0001pt;
mso-pagination:widow-orphan;
font-size:10.5pt;
mso-bidi-font-size:11.0pt;
font-family:"Calibri","sans-serif";
mso-ascii-font-family:Calibri;
mso-ascii-theme-font:minor-latin;
mso-hansi-font-family:Calibri;
mso-hansi-theme-font:minor-latin;
mso-bidi-font-family:"Times New Roman";
mso-bidi-theme-font:minor-bidi;
mso-font-kerning:1.0pt;}
10匝和50匝线圈，1000安匝
|
|
5500A/HNDL
|
把手
|
|
Y5537
|
机架安装套件
|
|
5500A/LEADS
|
测试线套件
|
|
