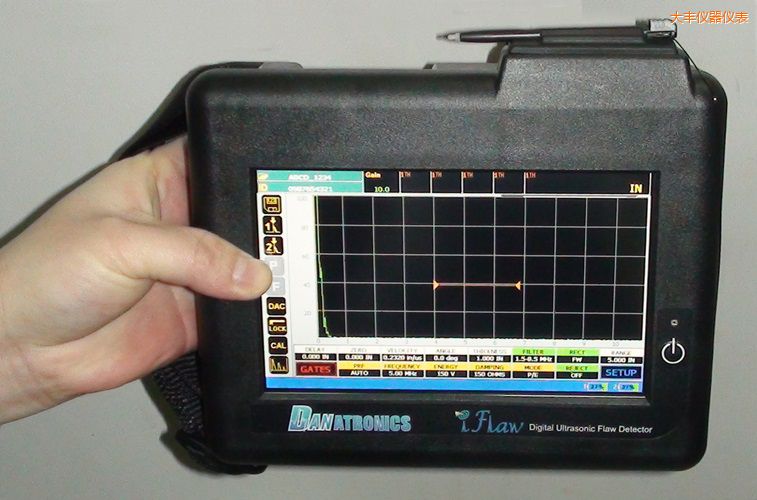

时代超声波探伤仪 |
|
| 型 号：TUD700 |
| 品 牌：时代仪器 |
| 技术指标：测量范围：10000mm |
 |
大丰时代超声波探伤仪-TUD700-时代仪器
超声波探伤仪功能特点：
-
真正方波脉冲，盘锦超声波探伤仪，频宽可达30MHz
-
超大7〞全触摸屛，分辨率高达800X480；图像VGA输出，数字超声波探伤仪使用，可外接监视器
-
内置陀螺仪，随仪器的任意放置，图像可自翻转
-
屏幕可进行对比度调节，适应各种光线照射条件下的观察
-
除声、光外，还可设置振动报警，适合嘈杂环境的缺陷提示
-
高抗冲击性工程塑料外壳，防护等级IP67
-
双独立闸门，各自测量数据
-
20个通道。可扩展为32G存储
-
A扫、B扫、厚度值均可存储回放、并与PC机通讯
超声波探伤仪技术参数：
|
基
本
参
数
|
测量范围
|
10000mm
|
脉
冲
发
生
器
参
数
|
脉冲
|
真正方波
|
接
收
器
参
数
|
增益
|
110dB
|
|
工作方式
|
单双、透射
|
脉冲电压
|
50～600V
|
带宽
|
0.2～30MHz
|
|
显示方式
|
A、B扫，超声波探伤等级，或同时显示
|
发射重复频率
|
10～1000Hz
|
滤波设置
|
五档
|
|
声速
|
650～15000mm/s
|
脉冲宽度
|
30～10000ns
|
放大器精度
|
±1dB
|
|
零位补偿
|
0～4950μS
|
阻尼
|
50, 63, 150, 400
|
系统线性
|
垂直方向为满屏的0.25%
|
|
|
|
|
|
水平方向为屏宽的0.2%
|
|
|
|
|
|
抑制
|
屛高的80%
|
|
