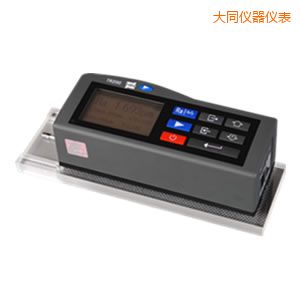

时代手持式粗糙度仪 |
|
| 型 号：TR220 |
| 品 牌：TIME北京时代集团 |
| 技术指标：测量参数：Ra、Rq、Rz、Rt、Rp、Rv、Ry、RS、RSm、RSk、Rz(JIS)、R3z、Rmax、RPc、Rk、Rpk、Rvk、Mr1、Mr2 |
 |
大同时代手持式粗糙度仪-TR220-TIME北京时代集团
TR220手持式粗糙度仪 功能特点
· 高精度电感传感器；
· 可测量显示19个粗糙度参数；
· 采用DSP(数字信号处理器)进行数据处理和控制，速度快，功耗低；
· 高品质锂离子充电电池，粗糙度轮廓测量仪，容量高，无记忆效应，连续工作大于20小时；
· 连接时代TA220S打印机，可以打印测量参数及轮廓图形；
· 标准RS232接口，可与PC机通讯；
· 中英文菜单式操作界面；
· LCD图形显示功能；
· 传感器触针位置指示；
· 带存储功能的自动关机；
· 带有测值存储功能及存储数据查询功能；
· 带有系统自检功能；
· 可自定义系统时钟，触针式表面粗糙度仪，开机时显示当前时钟，存储测量值时显示时间；
· 可测量Rk参数及显示Rk曲线图。
主要技术参数
测量参数：Ra、Rq、Rz、Rt、Rp、Rv、Ry、RS、RSm、RSk、Rz(JIS)、R3z、Rmax、RPc、Rk、Rpk、Rvk、Mr1、Mr2；
测量范围：Ra：0.025μm～12.5μm；
Rz、R3z、Ry、Rt、Rp、Rmax、Rv、Rz(JIS)：0.02μm～160μm；
RSm、RS：1mm；
Rmr：0～220%(%Ry)；
RSk：0～220%；
最高分辨力：0.01μ；
取样长度l：0.25mm，0.8mm，2.5mm，自动；
评定长度ln：1l～5l(可选)；
测量行程长度：3l～7l(可选)；
最大驱动行程：17.5mm/0.71inch
示值误差：≤±10%；
示值变动性：< 6%；
传感器类型：电感传感器；
针尖角度：90°；
针尖半径：5μm；
针尖材料：金刚石；
配TS120可测量最小孔径：2mm；
配TS110可测量曲面最小曲率半径：3mm；
配TS130可测量沟槽、台阶最大深度：3mm；
配TS131可测量沟槽、台阶最大深度：10mm；
滤波器：RC、PC-RC、Gauss、D-P；
标准：符合ISO和GB标准，兼容DIN、ANSI、JIS；
轮廓曲线：滤波轮廓、不滤波轮廓、支承率曲线、Rk参数图形、直接轮廓；
显示：128×64点阵液晶(带背光)，可显示全部参数及图形；
数据输出：标准RS232接口，可连接PC机和打印机；
打印轮廓放大比：Vv：200x～20000x Vh：20x、50x、200x；
充电电压：220V，50Hz；
工作温度：0～40℃；
主机外形尺寸：140mm×56mm×48mm；
主机重量：440克。
标准配置：
TR220主机
TS220标准传感器
多刻线标准样板
电源适配(220V，三丰粗糙度仪，50Hz)
传感器护套
可调支架
改锥
使用说明书
合格证书
包装箱
可选附件
TS110曲面传感器 TS120小孔传感器 TS130深槽传感器 TS131深槽传感器
TA610测量平台 TA620测量平台 TA630微调平台 TA631微调平台
TA220s打印机 TA210打印机
磁性表座连接轴
PC软件(TIMESurf for TR220)及通讯电缆
延长杆
侧向转接杆
连接体部件
|
