大同热电偶-5SC-美国OMEGA

◎ 现有新型聚酰亚胺绝缘材料(所有型号！) ◎ 分度号：J、K、T、E ◎ 以高精度导线制成 ◎ 有20、24、30、36 AWG 可供选择(SRTC系列) ◎ 30与36AWG导线，以 PFA Teflon 绝缘。耐温摄氏260度(华氏500度) ◎ 30AWG导线，以玻璃丝编织带绝缘。耐温摄氏480度(华氏900度) ◎ 标准长度：1米和2米(36英寸和72英寸) ◎ 每包装5个，方便使用 ◎ 压塑小型连接器并有线轴 ◎ 连接器本身耐温摄氏220度(华氏425度) ◎ 以PFA 铁氟龙(PFA Teflon)、聚酰亚胺(Kapton)、或玻璃丝编织带(Glass Braid)绝缘

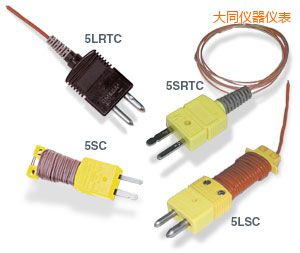

5LSC 系列 - 绝缘热电偶，带有线轴帽的标准连接器

型号 AWG 线规 直径 mm(in) 绝缘材料 5LSC-GG-(*)-20-(**) 20 0.81 (0.032) 玻璃丝编织带 5LSC-GG-(*)-24-(**) 24 0.51 (0.020) 玻璃丝编织带 5LSC-TT-(*)-20-(**) 20 0.81 (0.030) 铁氟龙 5LSC-TT-(*)-24-(**) 24 0.51 (0.020) 铁氟龙 5LSC-KK-(*)-20-(**) 20 0.81 (0.032) 聚酰亚胺 5LSC-KK-(*)-24-(**) 24 0.51 (0.020) 聚酰亚胺 * 填入分度号 J, K,T, 或 E. **填入长度, 如需1米请填入“36”，如需2米请填入“72”

5SC 系列 - 绝缘热电偶，，带有线轴帽的小型连接器

型号 AWG 线规 直径 mm(in) 绝缘材料 5SC-GG-(*)-30-(**) 30 0.25 (0.010) 玻璃丝编织带 5SC-TT-(*)-30-(**) 30 0.25 (0.010) 铁氟龙 5SC-TT-(*)-36-(**) 36 0.13 (0.005) 铁氟龙 5SC-TT-(*)-40-(**) 40 0.076 (0.003) 铁氟龙 5SC-KK-(*)-30-(**) 30 0.25 (0.010) 聚酰亚胺 * 填入分度号 J, K,T, 或 E. **填入长度, 如需1米请填入“36”，如需2米请填入“72”

5LRTC 系列 - 绝缘热电偶，，不带线轴帽的标准连接器

型号 AWG 线规 直径 mm(in) 绝缘材料 5LRTC-GG-(*)-20-(**) 20 0.81 (0.032) 玻璃丝编织带 5LRTC-GG-(*)-24-(**) 24 0.51 (0.020) 玻璃丝编织带 5LRTC-TT-(*)-20-(**) 20 0.81 (0.030) 铁氟龙 5LRTC-TT-(*)-24-(**) 24 0.51 (0.020) 铁氟龙 5LRTC-KK-(*)-20-(**) 20 0.81 (0.032) 聚酰亚胺 5LRTC-KK-(*)-24-(**) 24 0.51 (0.020) 聚酰亚胺 * 填入分度号 J, K,T, 或 E. **填入长度, 如需1米请填入“36”，如需2米请填入“72”

5SRTC 系列 -绝缘热电偶，，不带线轴帽的小型连接器

型号 AWG 线规 Dia. mm(in) Insulation 5SRTC-GG-(*)-20-(**) 20 0.81 (0.032) 玻璃丝编织带 5SRTC-GG-(*)-24-(**) 24 0.51 (0.020) 玻璃丝编织带 5SRTC-GG-(*)-30-(**) 30 0.25 (0.010) 玻璃丝编织带 5SRTC-TT-(*)-20-(**) 20 0.81 (0.032) 铁氟龙 5SRTC-TT-(*)-24-(**) 24 0.51 (0.020) 铁氟龙 5SRTC-TT-(*)-30-(**) 30 0.25 (0.010) 铁氟龙 5SRTC-TT-(*)-36-(**) 36 0.13 (0.005) 铁氟龙 5SRTC-TT-(*)-40-(**) 40 0.076 (0.003) 铁氟龙 5SRTC-KK-(*)-20-(**) 20 0.81 (0.032) 聚酰亚胺 5SRTC-KK-(*)-24-(**) 24 0.51 (0.020) 聚酰亚胺 5SRTC-KK-(*)-30-(**) 30 0.25 (0.010) 聚酰亚胺 * 填入分度号 J, K,T, 或 E. **填入长度, 如需1米请填入“36”，如需2米请填入“72”

OMEGA提供各种各样的热电偶。各型号均有标准连接器(圆针)和小型连接器(平针)可供选择. OMEGA还拥有独特的线轴帽设计，以方便地容纳过长的热电偶线。

订货 (请用此表下面的产品号配置表来配置您所需要的产品)

产品号	产品描述
5LSC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置
5LSC-GG-J-24-36	标准大小连接器, J型热电偶, 玻璃丝编织带绝缘, 24AWG, 长度36英寸, 每袋5个
5LSC-GG-K-20-72	标准大小连接器, K型热电偶, 玻璃丝编织带绝缘, 20AWG, 长度72英寸, 每袋5个
5SC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置
5SC-TT-K-30-36	小型连接器，带线轴帽， K型热电偶, 铁氟龙绝缘, 30AWG, 长度36英寸, 每袋5个
5SC-TT-K-40-36	小型连接器，带线轴帽， K型热电偶, 铁氟龙绝缘, 40AWG, 长度36英寸, 每袋5个
5LRTC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置
5LRTC-GG-E-20-36	标准大小连接器， E型热电偶, 玻璃丝编织带绝缘, 20AWG, 长度36英寸, 每袋5个
5LRTC-GG-E-20-72	标准大小连接器， E型热电偶, 玻璃丝编织带绝缘, 20AWG, 长度72英寸, 每袋5个
5SRTC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置
5SRTC-GG-K-24-36	小型连接器，K型热电偶, 玻璃丝编织带绝缘, 24AWG, 长度36英寸, 每袋5个
5SRTC-TT-K-24-36	小型连接器， K型热电偶, 铁氟龙绝缘, 24AWG, 长度36英寸, 每袋5个
5SRTC-KK-K-24-36	小型连接器， K型热电偶, 聚酰亚胺绝缘, 24AWG, 长度36英寸, 每袋5个
