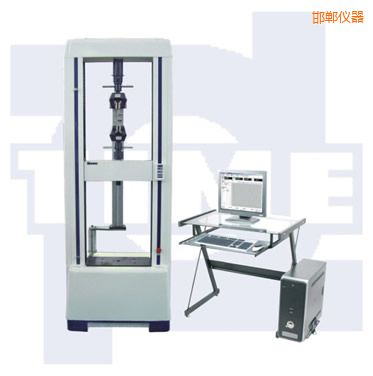

邯郸微机控制电子万能试验机-WDW-B50-时代仪器
WDW-B50电子万能试验机由主机、全数字测量控制系统、用户软件包、功能附件等组成。
1 主机：
WDW-B50电子万能试验机是我公司生产的新一代电子万能试验机。传动系统采用零间隙滚珠丝杠副，，保证了试验结果的准确性和耐久性，主机框架应用四根导向立柱导向，保证了框架的刚性。机械传动采用圆弧同步齿形带，而且传动平稳，响应快、噪音低。
双空间工作方式，上空间做拉伸试验，下空间做压缩试验，上、下空间试验无需装卸夹具。
2 附具：
标准配置：
楔型拉伸附具、压缩附具硬橡胶专用附具各一套。楔型拉伸附具采用手动旋转夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动，夹具体上下移动。试样不受附加力，保证了试验结果的准确性。
微机控制电子万能试验机WDW-B50主要技术指标：
|
项目
|
技术指标
|
|
最大试验力
|
50kN
|
|
力值测量范围
|
满量程的0.4%-100%
|
|
试验力准确度
|
优于示值的±0.5%
|
|
试验力示值分辨率
|
1/200000
|
|
横梁位移测量
|
分辨率0.001mm
|
|
位移示值测量误差
|
示值的±0.5%范围内
|
|
横梁速度范围
|
0. 005-500mm/min
|
|
速度示值测量误差
|
示值的±0.5%，，检测范围为0. 05-500mm/min
|
|
小变形测量准确度
|
在引伸计满量程的2%-100%范围内，，优于示值的±1%
|
|
小变形示值误差
|
示值的±0.5%范围内
|
|
小变形测量分辨率
|
1/100000 Fs
|
|
垂直试验空间
|
800mm
|
|
有效试验宽度
|
560mm
|
|
外形尺寸
|
880*690*2130
|
|
压盘直径
|
ф180mm
|
|
整机形式
|
门式结构
|
