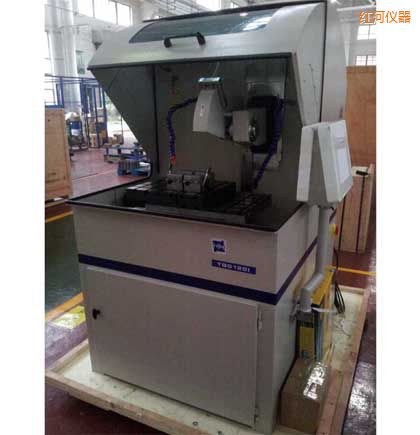

    大型全自动切割机
    型 号:TQG120
    品 牌:时代仪器
    技术指标:切割室尺寸:680mm ×1030mm
    红河大型全自动切割机-TQG120-时代仪器


    产品概述

      TQG120大型全自动切割机是一种大型自动化的金相切割机。采用西门子可编程控制器,实现切割力与瞬时切割电流最佳匹配,自动保护机器,自动 复位,具有非常高的可靠性,强大的控制能力;在人机交互方面采用了触摸屏;在控制上采用了高精度步进电机。适用于切割各种金属,非金属材料的试样,以便观 察材料金相、岩相组织。本机切割过程自动化、噪音低、操作简便,安全可靠,是现代试验室制作固体材料试样的重要设备之一。

      该产品解决了汽车行业发动机曲轴、车桥切割等复杂异性零件,成功应用在长安福特马自达发动机公司、北汽福田发动机、一汽发动机、广汽发动机等高 端用户群体。公司可根据不同用户、不同材料、不同切割工艺量身制定各种配方切割片,使你产品使用周期的经济成本大大降低,是国内唯一、真正、全面替代进口 产品的高端金相切割设备。

    技术参数

    TQG120全自动金相试样切割机
    设备尺寸(长×宽×高) 1590mm ×1500mm×1850mm
    切割室尺寸 680mm ×1030mm
    适用尺寸 最大φ160 mm
    最大矩形切割能力(宽×高) 220mm×120mm
    切割速度 0.005-10mm/s内可调
    砂轮片尺寸 外径φ450 mm×内径φ32mm× 厚度3.2mm
    主轴电机功率 7.5KW以上
    冷却箱容量 120L以上,液位视窗便于观察冷却液消耗量。
    工作台横向移动距离 X轴,最大距离300mm
    砂轮纵向进给 Y轴,在前后方向进给行程最大200mm。
    主轴垂直运动长度 Z轴:最大移动距离大于200mm
    砂轮进给移动速度 0~10mm/s
    移动距离精度 0.005mm
    进给电机功率 1kw以上
    垂直动作电机功率 0.4kW或更多
    夹紧虎钳 快速夹紧式(手动)
    虎钳动作 X轴最大距离200mm
    切割台尺寸(X×Y) 500mm×350mm
    电源 380V 50HZ
