A/B扫描测厚仪PVX

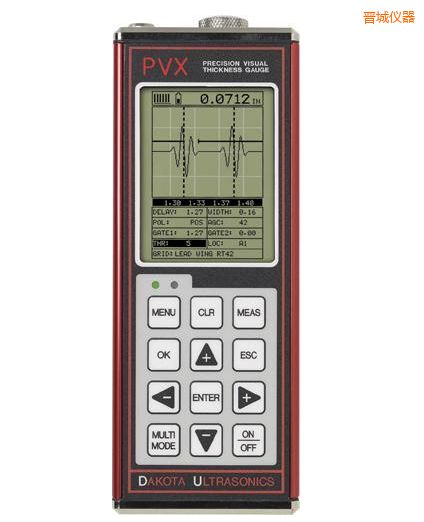

带A/B扫描功能的精密超声波测厚仪PVX
主要特点
¨ 可调方波脉冲可满足高分辨率和穿透深度等方面的要求
¨ 具有多种视场选择,包括射频显示、检波、时基B-扫描和大尺寸数显 ¨ 时基B-扫描显示被测材料的断面,常用于显示被测材料底面的轮廓 ¨ 分辨率可调 ¨ 可选配多种单晶探头,应用于不同的用途 ¨ 内置AGC硬件的增益用于多回波和穿透涂层的测量 ¨ 一点和两点校准方式,或从材料列表中选择声速 ¨ 16个出厂设置和48个用户自定义的设置 ¨ PVX具有字母数字存储器,可满足用户报告需要 ¨ 高速扫描功能每秒可测量32次。将探头从被测材料移开时,将显示扫描测量的最小值 ¨ PVX具有上下限视听报警功能 ¨ 利用搜索功能定位检测点,自动调整显示传送信号进入视场 ¨ 可用Windows PC软件将数据传送的计算机或从计算机传送到PVX 测量 界面-回波测量范围:1.27~25.4mm(钢),泛美超声波测厚仪,0.127mm~(塑料) 回波-回波模式测量范围:1~12.7mm(钢) 脉冲-回波接触测量范围:1~254mm(钢),0.254~(塑料) 回波-回波接触测量范围:25.4~76.2mm(钢,北京超声波测厚仪,穿过涂层测量) 分辨率:0.01mm/0.001mm 声速范围:1250~9999m/s 单位:公制或英制 显示 显示屏:VGA灰色显示,240x160象素,可视区62x45.7mm,EL背光 A-扫描:检波+/-(缺陷视场),RF(全波视场) B-扫描:穿过断面视场,显示速度为每一屏15秒 大数字显示:标准厚度显示,10mm高 厚度条形扫描:每秒6个读数,在B-扫描和大数字显示中可见 超声波参数 测量模式:脉冲-回波模式,界面-回波模式,回波-回波 脉冲:可调方波脉冲 接收:根据模式在40dB范围内选择手动或AGC增益控制 数据处理 内置存储器:可存储12000个存储页(字母数字存储) 输出:双向RS232接口,Windows PC界面软件 功能 设置:16个出厂设置和48个用户自定义设置 闸门:接触模式单闸门,超声波测厚仪 耦合剂,界面-回波模式单闸门、回波-回波模式单闸门,闸门可调 测量模式:根据用途可选多种测量模式 报警模式:上下限视听报警 快速扫描模式:每秒32个读数,当探头离开时显示最小值 其他 电源:3节5号电池,可用150小时,电池电量显示 自动关机:无操作5分钟后自动关机 键盘:12个触摸键 外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装 工作温度:-10~60℃ 尺寸重量:63.5x165x31.5mm,含电池385g
|
