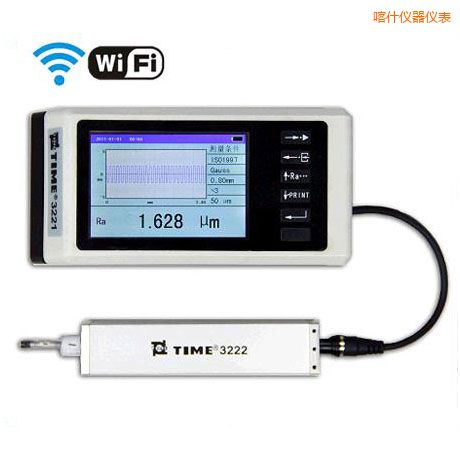

手持式粗糙度仪(WIFI) |
|
| 型 号：TIME3222 |
| 品 牌：时代仪器 |
| 技术指标：云端存储，点卯、手机同步数据 |
 |
喀什手持式粗糙度仪(WIFI)-TIME3222-时代仪器
功能特点：
点阵液晶触摸屏，粗糙度1.6，分辨率320×480，elcometer粗糙度仪，可细腻显示全段粗糙度曲线；
垂直量程±25μm、±200μm两档可调；
满量程档位时，系统分辨力为8纳米；
触针位置显示；
平均值、峰谷值、峰间距三种校准方式可调；
全参数均可设置上下限报警；
可自定义轮廓界面起始位置C，满足絎磨粗糙度测量要求；
一次测量，可计算和显示ISO全族参数；
采用WiFi技术实现无线传输；
云端存储，点卯、手机同步数据；
可以随时随地访问数据
产品概述：
TIME3222粗糙度仪是触针式表面粗糙度仪，它适用于生产现场、实验室、计量室，可测量多种机加工零件的表面粗粗度，根据选定的测量条件计算相应的参数，三丰粗糙度轮廓仪，在液晶显示器上清晰地显示出全测量参数和轮廓图形。
操作演示：
|
|
|
1.开机参数设置
|
2.不同滤波下的轮廓图形展示
|
|
|
|
3.测量参数全部展示
|
4.历史测量数据查询
|
技术参数：
|
项目
|
描述
|
|
垂直量程
|
±25μm、±200μm
|
|
系统分辨率
|
满量程8纳米
|
|
显示分辨率
|
0.001μm
|
|
针尖半径
|
2μm或5μ
|
|
滤波方式
|
GAUSS、2RC、ISO13565
|
|
标准
|
IOS1997、ANSI、JIS2001
|
|
取样长度L/驱动速度Vt
|
L=0.08mm/Vt=0.25mm/s
L=0.25mm/Vt=0.25mm/s
L=0.8mm/Vt=0.5mm/s
L=2.5mm/Vt=1mm/s
返程速度为1mm/s
|
|
评定长度Ln
|
Ln=(1-5)L
|
|
示值误差/示值重复性
|
10%/6%
|
|
测量参数
|
Ra、Rp、Rv、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm、Rmr(C)、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax、Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr1、A1、A2
|
|
工作环境
|
温度：0℃ ~ 40℃
湿度：< 90% RH
|
|
存储环境
|
|
|
外形尺寸和重量
|
156×75×53mm,760g
|
|
传感器驱动套
|
29×26×120mm
|
|
标准配置
|
主机、传感器、驱动器、充电器、样块、小米手机
|
|
可选附件
|
其他传感器、测量平台
|
|
