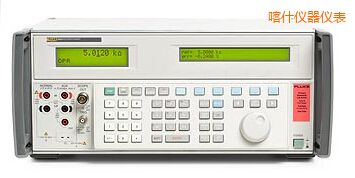

    多产品校准器
    型 号:5502A
    品 牌:美国FLUKE
    技术指标:直流电压 0至±1020 V
    喀什多产品校准器-5502A-美国FLUKE

    ·         校准范围广泛的电子测量仪器

    ·         超强的保护电路,防止误操作对仪器造成损坏

    ·         便携式运输箱内置把手和轮子,带可拆卸前/后盖门,方便运输和现场校准

    ·         配合使用52120A跨导放大器,电流输出可扩展至100A直流和120A 交流

    ·         性价比优异的解决方案

    功能众多,覆盖广泛的被校准对象
    5502A多产品校准器是5500A的升级换代产品。可覆盖范围广泛的被校准对象,例如三位半及四位半数字多用表。5502A 附带内部和外部的保护电路,可帮助您方便携带和运输,并且安全的校准。5502A还可和MET/CAL软件结合实现全自动校准。对校准中低端电子测量仪器的解决方案来讲,5502A是理想的选择。

    5502A可直接输出电压和电流,可输出各种电压、电流波形;5502A可同时输出电压、电流或者双路电压,实现相位控制,用来模拟直流和交流功率。5502A还可输出电阻、电容、模拟热电偶和RTD等。 5502A还可测量热电偶和热电偶模拟器。

    5502A还有两个示波器校准选件,分别是300MHz示波器校准选件和600MHz校准选件。

    使用福禄克52120A跨导放大器,5502A的电流输出还可从20.5A扩展到100A直流和120A交流。使用25匝和50匝线圈选件,更可产生高达6000A的等效电流。

    5502A覆盖范围广泛的被校准对象,包括:

    ·         数字式和模拟式多用表

    ·         电流钳和钳形表

    ·         面板表

    ·         功率表

    ·         数据采集器

    ·         温度计(热偶及RTD)

    ·         各种类型的记录仪

    ·         过程校准器

    ·         功率谐波分析仪

    ·         很多其他类似的测量工具

    被校准对象

    福禄克校准器

    多产品校准器

    高精度多功能校准器

    5080A

    5502A

    5522A

    5700A

    5720A

    模拟指针表/面板表



    重负载表











    轻负载表











    数字多用表



    直流电压基本准确度

    100 ppm

    50 ppm

    11 ppm

    6.4 ppm

    3.25 ppm

    3.5位表(典型值± 0.3% dcV)











    4.5位表(典型值± 0.025% dcV)











    5.5位表(典型值± 0.015% dcV)











    6.5位表(典型值± 0.0024% dcV)











    7.5位表(典型值± 12 ppm dcV)











    8.5位表(典型值± 3.9 ppm dcV)











    温度压力



    模拟RTD











    RTD测温











    模拟热电偶











    热电偶测量











    压力模块





    选件





    示波器校准选件

    1通道



    200 MHz至600 MHz

    200 MHz选件

    300 MHz或600 MHz选件

    600 MHz选件





    1.1 GHz





    选件





    2.1 GHz











    3.2 GHz











    6 GHz











    25 ps快沿











    安规校准



    耐电压测试仪











    兆欧表

    选件









    安装时











    PATs











    导通性测试仪

    选件









    功率/电能



    瓦特表











    谐波分析仪











    闪变表





    PQ选件





    相位表





    PQ选件





    功率分析仪





    PQ选件





    功率记录仪











    其他



    钳形表











    LCR表



    仅限CR

    仅限CR





    过程校准器











    数据采集器











    射频毫伏表







    03选件

    03选件

    #校准器功能项目

    8

    11

    11

    5

    5



    功能

    范围

    最优的1年技术指标
    (±ppm+ppm量程)

    直流电压

    0至±1020 V

    50+1.5

    直流电流

    0至±20.5 A

    100+7.6

    交流电压

    1 mV至1020 V,10 Hz至500 kHz

    300+18

    电压/频率

    1000 V@ 10 kHz/330 V@100 kHz



    交流电流

    29μA至20.5 A 10 Hz至30 kHz

    400+61

    波形

    正弦波,方波,三角波,截顶正弦波



    电阻

    0Ω至1100MΩ

    90+18

    电容

    220 pF至110 mF

    0.25%+0.091%

    最大功率(虚负载)

    20.9 kW



    相位控制

    0到±179.99°,10Hz到10KHz

    0.15°

    热电偶(输出和测量温度)

    -250℃到+2316℃(11种类型)B, C, E, J, K L N R, S, T, U 10μV/℃和1 mV/℃

    0.14℃

    RTD (输出和测量温度)

    -200℃到630℃(8种类型)
    Pt 385-100Ω
    Pt 3926-100Ω
    Pt 3916-100Ω
    Pt 385- 200Ω
    Pt 385-500Ω
    Pt 385 1000Ω
    PtNi 385-120Ω(Ni120)
    Cu 427 10Ω

    0.03℃

    频率

    0.01Hz到2.0MHz

    25ppm+1mHz

    示波器校准(选件)

    稳幅正弦波,从5 mV至5.5 Vpp最大,频率从50 kHz至600 kHz;上升沿< 300 ps,多触发功能,直流,方波和时标。



    电流放大(辅助放大器52120A)

    将电流输出从20.5 A放大至最高100 A直流,120 A交流(频率从10 Hz至10 kHz)



    通信接口

    RS-232, IEEE 488



    型号

    描述

    5502A

    多产品校准器

    5502A/3

    带300MHz示波器校准选件的多产品校准器

    5502A/6

    带600MHz示波器校准选件的多产品校准器

    MET/CAL

    计量管理及自动校准软件。

    完整的MET/CAL Plus 信息和许可请参见此处»



    通用配件:

    配件

    描述


    配件

    描述

    5522A/CARRYCASE

    便携箱,带可拆卸的前|后盖门

    55XXA/CASE

    带轮子的运输箱

    5500A/COIL

    50匝线圈选件,1000安匝

    9100-200

    Normal
    0

    7.8磅
    0
    2

    false
    false
    false

    EN-US
    ZH-CN
    X-NONE

    /* Style Definitions */
    table.MsoNormalTable
    {mso-style-name:普通表格;
    mso-tstyle-rowband-size:0;
    mso-tstyle-colband-size:0;
    mso-style-noshow:yes;
    mso-style-priority:99;
    mso-style-parent:"";
    mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
    mso-para-margin:0cm;
    mso-para-margin-bottom:.0001pt;
    mso-pagination:widow-orphan;
    font-size:10.5pt;
    mso-bidi-font-size:11.0pt;
    font-family:"Calibri","sans-serif";
    mso-ascii-font-family:Calibri;
    mso-ascii-theme-font:minor-latin;
    mso-hansi-font-family:Calibri;
    mso-hansi-theme-font:minor-latin;
    mso-bidi-font-family:"Times New Roman";
    mso-bidi-theme-font:minor-bidi;
    mso-font-kerning:1.0pt;}

    10匝和50匝线圈,1000安匝

    5500A/HNDL

    把手

    Y5537

    机架安装套件

    5500A/LEADS

    测试线套件
