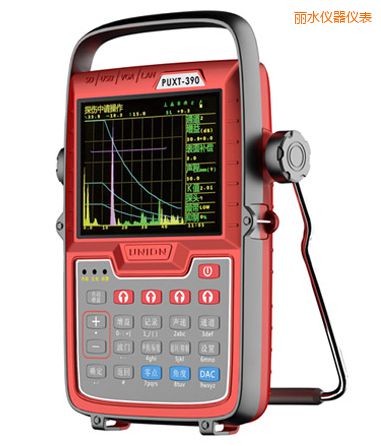

    全数字智能超声波探伤仪
    型 号:PXUT-390
    品 牌:南通友联
    技术指标:探测范围:0~10000mm(钢中纵波)
    丽水全数字智能超声波探伤仪-PXUT-390-南通友联

    PXUT-390型全数字智能超声波探伤仪,采用新型超大屏幕高亮度TFT显示器,仪器造型优美,探伤机,体积小巧,屏幕超大,强光下无需遮光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款性能优越的笔记本式超声波探伤仪。


    功能和特点:

    ●日历时钟,仪器自动记录工作日期和时间,可自由测定仪器和探头性能(含曲面探头),仪器校验自动,可测量材料厚度和材料声速。
    ●10个独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可以自由设置各行业探伤工艺标准,现场探伤无需携带试块。
    ●高灵敏度,增益达120dB,回波抑制任意可调,不影响仪器增益和线性。
    ●独特的增益自动调节和峰值自动搜索,使探伤既快捷又准确。
    ●具有全波、正半波、负半波、射频四种方式有助于缺陷的定位和定性。
    ●DAC、AVG曲线自动生成并能分段制作,取样点不受限制,可进行补偿与修正。   DAC曲线随增益自动浮动,随声程自动扩展,可指定回波的距离波幅补偿。
    ●缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
    ●具有峰值记忆、回波包络、波形冻结、曲面修正、门内展宽等功能。
    ●可利用端点衍射波实现缺陷裂纹的自动测高。
    ●进波和失波报警,门位、门宽、门高连续可调。
    ●具有B-扫描功能,可显示工件缺陷形状。完备的焊缝和工件剖面显示,使探伤更具权威。
    ●数据处理能力强,可按日期、工件编号和序号进行检索和处理,可与计算机实现数据通讯和数据管理,可直接打印探伤报告。
    ●可外接SD卡,实时连续记录动态波形,经超声波探伤仪,并可外接投影仪,用于教学、演示等场所。

    ●采用欧盟鉴定最新标准EN12668-1:2010 ,并提供出厂中英文欧标鉴定证书各一份

    ●设备通过“中国法定计量机构”性能测试并取得计量证书。


    主要技术指标:

    项目 指标 项目 指标
    增益范围 120dB
    0.1,超声波探伤仪 探头,1.0,2.0,6.0步进

    闸门

    进波门(直方门、DAC门)、失波门

    频带范围 0.4~20.0MHz 采样频率 160MHz(硬件实时采样)
    探测范围 0~10000mm(钢中纵波) 声程位移 0~9800mm(钢中纵波)
    探头方式 单晶,双晶,穿透 显示 5.7”TFT LCD (640×480)
    水平线性 ≤0.1% 工作时间 ≥7小时
    垂直线性 ≤3% 工作温度 -20oC~50oC
    分辨力 ≥32dB 电源 16V DC; 220V AC
    灵敏度余量 ≥62dB(200mm—Ф2平底孔,2.5P 20) 动态范围 ≥34dB
    外形尺寸 253(高)x157(宽)x48(厚) 整机重量 1.6Kg(带锂电池)
