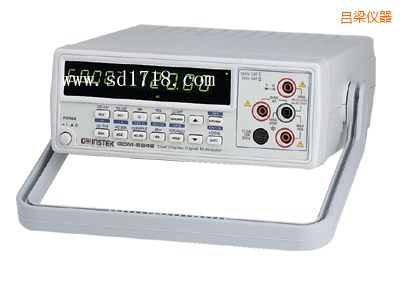

    数位电表
    型 号:GDM-8246
    品 牌:台湾固纬GWINSTEK
    技术指标:桌上型50000位数LED , DCV基本准确度:0.02%
    吕梁数位电表-GDM-8246-台湾固纬GWINSTEK

    50000位双显示GDM-8246数字台式表的特点:

    ◆50000位数读值分辨率
    ◆量测功能:交直流电压、交直流电流、电阻、频率、电容、短路蜂鸣测试、二极管测试、最大值/最小值、相对值、量测值显示保持、dBm、比较功能
    ◆双显示:同时量测并显示交流电压与频率或交直流电压与dBm或直流电压与交流连波
    ◆可选择手动或自动换档
    ◆直流电压准确度达 0.02%
    ◆高达100kHz交流量测
    ◆20A电流档位提供高功率保险丝防护
    ◆开机自动还原先前设定
    ◆交流或交流加直流真有效值量测
    ◆标准接口:RS-232C介面
    ◆选购配备:GPIB介面

    50000位双显示GDM-8246数字台式表的技术参数:

    直流电压
    档位 500mV, 5V, 50V, 500V, 1200V 共 5 档
    准确度 + (0.02% 读值 + 2位数)
    输入阻抗 10MΩ
    交流电压有效值 (交流或交流加直流有效值)
    档位 500mV, 5V, 50V, 500V, 1000V 共 5 档
    准确度 500mV ~ 1000V 20Hz ~ 45Hz: + (1% 读值 + 10 位数)
    45Hz ~ 2kHz: + (0.3% 读值 + 30 位数)
    2kHz ~ 10kHz: + (0.4% 读值 + 50 位数)
    10kHz ~ 20kHz: + (2% 读值 + 30 位数)
    20kHz ~ 50kHz: + (5% 读值 + 30 位数)
    500mV ~ 500V 10kHz ~ 20kHz: + (1% 读值 + 50 位数)
    500mV ~ 50V 20kHz ~ 50kHz: + (2% 读值 + 20 位数)
    50kHz ~ 100kHz: + (5% 读值 + 50 位数)
    50kHz ~ 100kHz: + (5% 读值 + 50 位数)
    输入阻抗 10MΩ
    直流电流
    档位 500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 档
    准确度 500μA ~ 500mA: + (0.05% 读值 + 3 位数)
    2A ~ 20A: + (0.2% 读值 + 5 位数)
    交流电流绝对有效值 (交流或交流加直流绝对有效值)
    档位 500μA, 5mA, 50mA, 500mA, 2A, 20A 共 6 档
    准确度 500μA ~ 500mA 45Hz ~ 2kHz: + (0.5% 读值 + 15 位数)
    2kHz ~ 10kHz: + (1% 读值 + 15 位数)
    10kHz ~ 20kHz: + (2% 读值 + 15 位数)
    45Hz ~ 2kHz: + (0.5% 读值 + 15 位数)
    2kHz ~ 10kHz: + (1% 读值 + 15 位数)
    10kHz ~ 20kHz: + (2% 读值 + 15 位数)
    2A ~ 20A 45Hz ~ 2kHz: + (0.5% 读值 + 15 位数)
    电阻
    档位 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 20MΩ 共 6 档
    准确度 500Ω档: + (0.1% 读值 + 4 位数)
    5kΩ~ 500kΩ: + (0.1% 读值 + 2 位数)
    5MΩ档: + (0.2% 读值 + 2 位数)
    20MΩ 档: + (0.3% 读值 + 2 位数)
    二极体测试
    可量测二极体的顺向导通电压. 最大顺向电压 1.5V. 开路电压 2.5V.
    电容
    档位 5nF, 50nF, 500nF, 5μF, 50μF 共 5 档
    准确度 + (2% 读值 + 4 位数)
    频率
    灵敏度 mV 档 :10Hz ~ 50kHz >120mV ; 50k ~ 150kHz >200mV
    5V~50V 档: 10Hz ~ 200kHz >1.2V
    500V 档: 20Hz ~ 1kHz >12V
    短路蜂鸣测试
    < 5Ω
    NMRR
    > 60dB
    CMRR
    > 90dB
    操作模式
    自动换档 / 手动换档
    其他功能
    最大值, 最小值, dBm, 相对值, 读值锁定, 比较, 呼叫值设定
    显示
    双显示 0.4" 以及 0.5" 7段LED显示器
    使用电源
    交流 100V/120V/220V/230V + 10%, 50/60Hz
    附件
    电源线 × 1,
    操作说明书 × 1,
    软体操作说手册 × 1,
    测试线 GTL-117 × 1
    尺寸及重量
    251(宽) × 91(高) × 291(长) mm
    约 1.86公斤
