热电偶 |
|
| 型 号：5SC |
| 品 牌：美国OMEGA |
技术指标： 连接器本身耐温摄氏220度(华氏425度)
|
 |
瑞安热电偶-5SC-美国OMEGA
◎ 现有新型聚酰亚胺绝缘材料(所有型号！)
◎ 分度号：J、K、T、E
◎ 以高精度导线制成
◎ 有20、24、30、36 AWG 可供选择(SRTC系列)
◎ 30与36AWG导线，以 PFA Teflon 绝缘。耐温摄氏260度(华氏500度)
◎ 30AWG导线，以玻璃丝编织带绝缘。耐温摄氏480度(华氏900度)
◎ 标准长度：1米和2米(36英寸和72英寸)
◎ 每包装5个，，方便使用
◎ 压塑小型连接器并有线轴
◎ 连接器本身耐温摄氏220度(华氏425度)
◎ 以PFA 铁氟龙(PFA Teflon)、聚酰亚胺(Kapton)、或玻璃丝编织带(Glass Braid)绝缘 |
| 5LSC 系列 - 绝缘热电偶，带有线轴帽的标准连接器 |
| |
| 型号 |
AWG 线规 |
直径 mm(in) |
绝缘材料 |
| 5LSC-GG-(*)-20-(**) |
20 |
0.81 (0.032) |
玻璃丝编织带 |
| 5LSC-GG-(*)-24-(**) |
24 |
0.51 (0.020) |
玻璃丝编织带 |
| 5LSC-TT-(*)-20-(**) |
20 |
0.81 (0.030) |
铁氟龙 |
| 5LSC-TT-(*)-24-(**) |
24 |
0.51 (0.020) |
铁氟龙 |
| 5LSC-KK-(*)-20-(**) |
20 |
0.81 (0.032) |
聚酰亚胺 |
| 5LSC-KK-(*)-24-(**) |
24 |
0.51 (0.020) |
聚酰亚胺 |
* 填入分度号 J, K,T, 或 E.
**填入长度, 如需1米请填入“36”，如需2米请填入“72” |
| 5SC 系列 - 绝缘热电偶，带有线轴帽的小型连接器 |
| |
| 型号 |
AWG 线规 |
直径 mm(in) |
绝缘材料 |
| 5SC-GG-(*)-30-(**) |
30 |
0.25 (0.010) |
玻璃丝编织带 |
| 5SC-TT-(*)-30-(**) |
30 |
0.25 (0.010) |
铁氟龙 |
| 5SC-TT-(*)-36-(**) |
36 |
0.13 (0.005) |
铁氟龙 |
| 5SC-TT-(*)-40-(**) |
40 |
0.076 (0.003) |
铁氟龙 |
| 5SC-KK-(*)-30-(**) |
30 |
0.25 (0.010) |
聚酰亚胺 |
* 填入分度号 J, K,T, 或 E.
**填入长度, 如需1米请填入“36”，如需2米请填入“72” |
| 5LRTC 系列 - 绝缘热电偶，不带线轴帽的标准连接器 |
| |
| 型号 |
AWG 线规 |
直径 mm(in) |
绝缘材料 |
| 5LRTC-GG-(*)-20-(**) |
20 |
0.81 (0.032) |
玻璃丝编织带 |
| 5LRTC-GG-(*)-24-(**) |
24 |
0.51 (0.020) |
玻璃丝编织带 |
| 5LRTC-TT-(*)-20-(**) |
20 |
0.81 (0.030) |
铁氟龙 |
| 5LRTC-TT-(*)-24-(**) |
24 |
0.51 (0.020) |
铁氟龙 |
| 5LRTC-KK-(*)-20-(**) |
20 |
0.81 (0.032) |
聚酰亚胺 |
| 5LRTC-KK-(*)-24-(**) |
24 |
0.51 (0.020) |
聚酰亚胺 |
* 填入分度号 J, K,T, 或 E.
**填入长度, 如需1米请填入“36”，如需2米请填入“72” |
| 5SRTC 系列 -绝缘热电偶，，不带线轴帽的小型连接器 |
| |
| 型号 |
AWG 线规 |
Dia. mm(in) |
Insulation |
| 5SRTC-GG-(*)-20-(**) |
20 |
0.81 (0.032) |
玻璃丝编织带 |
| 5SRTC-GG-(*)-24-(**) |
24 |
0.51 (0.020) |
玻璃丝编织带 |
| 5SRTC-GG-(*)-30-(**) |
30 |
0.25 (0.010) |
玻璃丝编织带 |
| 5SRTC-TT-(*)-20-(**) |
20 |
0.81 (0.032) |
铁氟龙 |
| 5SRTC-TT-(*)-24-(**) |
24 |
0.51 (0.020) |
铁氟龙 |
| 5SRTC-TT-(*)-30-(**) |
30 |
0.25 (0.010) |
铁氟龙 |
| 5SRTC-TT-(*)-36-(**) |
36 |
0.13 (0.005) |
铁氟龙 |
| 5SRTC-TT-(*)-40-(**) |
40 |
0.076 (0.003) |
铁氟龙 |
| 5SRTC-KK-(*)-20-(**) |
20 |
0.81 (0.032) |
聚酰亚胺 |
| 5SRTC-KK-(*)-24-(**) |
24 |
0.51 (0.020) |
聚酰亚胺 |
| 5SRTC-KK-(*)-30-(**) |
30 |
0.25 (0.010) |
聚酰亚胺 |
* 填入分度号 J, K,T, 或 E.
**填入长度, 如需1米请填入“36”，如需2米请填入“72” |

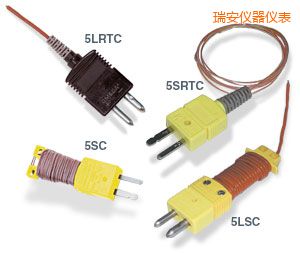

| OMEGA提供各种各样的热电偶。各型号均有标准连接器(圆针)和小型连接器(平针)可供选择. OMEGA还拥有独特的线轴帽设计，以方便地容纳过长的热电偶线。 |
| 订货 (请用此表下面的产品号配置表来配置您所需要的产品) |
| 产品号 |
产品描述 |
| 5LSC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置 |
| 5LSC-GG-J-24-36 |
标准大小连接器, J型热电偶, 玻璃丝编织带绝缘, 24AWG, 长度36英寸, 每袋5个 |
| 5LSC-GG-K-20-72 |
标准大小连接器, K型热电偶, 玻璃丝编织带绝缘, 20AWG, 长度72英寸, 每袋5个 |
| 5SC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置 |
| 5SC-TT-K-30-36 |
小型连接器，带线轴帽， K型热电偶, 铁氟龙绝缘, 30AWG, 长度36英寸, 每袋5个 |
| 5SC-TT-K-40-36 |
小型连接器，带线轴帽， K型热电偶, 铁氟龙绝缘, 40AWG, 长度36英寸, 每袋5个 |
| 5LRTC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置 |
| 5LRTC-GG-E-20-36 |
标准大小连接器， E型热电偶, 玻璃丝编织带绝缘, 20AWG, 长度36英寸, 每袋5个 |
| 5LRTC-GG-E-20-72 |
标准大小连接器， E型热电偶, 玻璃丝编织带绝缘, 20AWG, 长度72英寸, 每袋5个 |
| 5SRTC最流行的产品号范例, 请用此表下面的产品号配置表来购买其它配置 |
| 5SRTC-GG-K-24-36 |
小型连接器，，K型热电偶, 玻璃丝编织带绝缘, 24AWG, 长度36英寸, 每袋5个 |
| 5SRTC-TT-K-24-36 |
小型连接器， K型热电偶, 铁氟龙绝缘, 24AWG, 长度36英寸, 每袋5个 |
| 5SRTC-KK-K-24-36 |
小型连接器， K型热电偶, 聚酰亚胺绝缘, 24AWG, 长度36英寸, 每袋5个 |
