超声波探伤仪 |
|
| 型 号：USM Go |
| 品 牌：美国GE |
| 技术指标：范围：纵波最大穿透14016mm钢板（557英寸） |
 |
商洛超声波探伤仪-USM Go-美国GE

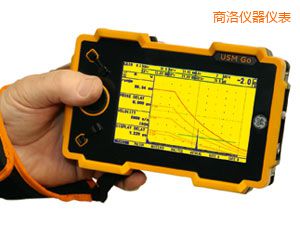

USM Go是GE产品中最轻和最易便携的超声波探伤仪。它专门用于石油和天然气、航空航天、发电和汽车行业中最苛刻的检测环境下的长时间简便操作。
|
-
A-扫描冻结模式功能（用于闸门A和闸门B）便于在苛刻的条件下工作。
-
所有参数的简易列表可以打印出来。
-
SD卡上的简易目录管理。
-
嵌入式的菜单定制工具可以适应2个用户级别的菜单结构。
-
每年校准提醒，有效地进行质量管理。
-
智能注释功能，提高报告的有效性。
-
可选的功能 底面回波衰减器(BEA)有助于发现非常小的缺陷，提高检测能力。
-
两个闸门的自动阀值功能在同等条件下确保测量结果的准确性。
-
录像长达8分钟，超声波探伤仪的作用，可以现场（动态）报告。
-
显示测量指标——振幅和距离，以减少出错率。
-
回波渡越时间精确到微秒。
-
兼容trueDGS。
规格：
LCD
|
有效面积
|
宽：108毫米（4.25英寸）x高：64.8毫米（2.55英寸）
|
|
尺寸
|
5.0”
|
|
像素分辨率
|
800（宽）x480（高）点
|
连接器
|
探头连接器
|
2个LEMO-00
|
|
UT 输出连接器
|
SAP输出，报警
|
|
USB接口
|
Mini USB连接器
|
|
SD-卡连接器
|
标准尺寸SD卡插槽，可容纳标准SD卡
|
脉冲发生器 -
所有脉冲发生器测量均遵循 EN12668 规格进行。
|
脉冲模式
|
模拟尖峰标准，单相位可调方波
可选
|
|
脉冲电压（SQ模式）
|
120伏到300伏，以10伏为步进，误差允许在10％内
|
|
脉冲宽度（SQ模式）
|
30ns到500ns，以20ns为步进，误差允许在10％内
|
|
脉冲振幅（尖峰信号模式）
|
低：120伏，高：300伏
|
|
阻尼
|
50或1000欧姆
|
|
PRF
|
在15赫兹到2000赫兹之间自动优化，3种自动调整模式：AutoLow、Auto Med、
AutoHigh - 可选PRF的“幻象波去除”手动控制，从15到2000赫兹
|
接收器
|
范围
|
纵波最大穿透14016mm钢板（557英寸）
|
|
数字增益
|
动态范围为 110 dB，其中步进为 0.2 dB
|
|
模拟带宽
|
0.2兆赫 - 20兆赫
|
|
检波
|
宽带
1-5兆赫
2, 2.5兆赫
4, 5兆赫
10兆赫
|
闸门
|
独立闸门
|
2 个闸门（A 和 B），闸门 B 支持通过闸门 A 触发
|
|
滤波器
|
|
正半波（POS）
|
全波（FW）
|
|
负半波（NEG）
|
RF（检波）
|
|
|
测量值
|
|
内存
|
容量：
|
最大支持16GB的SD卡（标配2GB SD卡）
|
|
报告
|
JPG或BMP的文件格式报告。UltraMATE兼容的数据记录文件。
|
环境
|
电池
|
5.5小时
机器上直接充电
使用可选适配器座充充电
比例电池电量计指示剩余的工作时间
|
|
充电器
|
“通用”交流（100-240伏,，50-60赫兹）
符合CCC、CE、UL、CSA和PSE的要求
|
|
尺寸
|
175毫米×111毫米×50毫米
|
|
重量
|
845克（1.87磅），含电池
|
依据MIL-STD-810F防护
|
湿热和湿度（存储）
|
10 个周期：60°C（140°F）到30℃（86°F）时，10小时；
30℃（86°F）到60°C（140°F）时，10小时；过渡
2小时内，507.4
|
|
温度冲击（存储）
|
3 个周期：-20°C（-4°F）到60°C（140°F）时，4小时；
60°C（140°F）时，4小时；在5分钟内过滤，
503.4 程序 II
|
|
振动
|
514.5-5 过程 I，附录 C，超声波探伤仪公司，图 6，
常规暴露：每轴1小时
|
|
冲击
|
每轴6圈，15克，11毫秒半正弦波，
516.5 程序 I
|
|
松散货物（集装箱运输）
|
514.5 程序 II
|
|
运输跌落（打包以便运输）
|
516.5 程序 IV, 坠落26点
|
|
操作温度范围
|
0°C 到 55°C (32 到 131°F)
|
|
存储温度范围
|
-20°C 到 60°C (-4 到 140 °F)带电池，24小时
|
防尘/防
水滴
|
符合IEC 529关于IP67分类的规定
|
|
合规性
|
|
EMC/EMI
|
EN 55011
EN61000-6-2:2001
|
|
超声波
|
EN 12668
ASTM E1324
E317
ANSI/NCSL Z 540-1-1994
MIl STD 45662A
MIL STD 2154
|
|
接收器
|
USM Go AWS选项
|
AWS尺寸调整工具，符合AWS D1.1 结构焊接规范
|
|
USM Go Dac选项
|
Dac尺寸调整工具
16点
符合
|
EN 1712- EN 1713 – EN 1714
ASME & ASME III
JIS Z3060规定
|
|
TCG:120 dB动态
|
|
|
TCG:110 dB/毫秒斜率
|
|
|
|
USM Go DGS选项
|
DGS尺寸调整工具，符合EN 1712
包括新trueDGS技术
|
|
USM Go Dac选项嵌入式数据记录器选项
|
自定义的线性和网格文件创建
|
|
USM Go方波脉冲选项
|
允许脉冲发生器对参数进行微调,电压从120V调整到300V,步进为10V,
脉冲宽度可以从30ns到500ns,步进为10ns
|
|
USM Go手动PRF和幻象波去除选项
|
允许在15赫兹到2000赫兹之间进行手动PRF优化，步进为5赫兹。幻象PRF有助于确定低衰减材料中由多次反射引起的反常回波
|
语言
|
俄语、葡萄牙语、意大利语、波兰语、捷克语、英语、德语、法语、西班牙语、中文和日文
|
规格如有改动，不另行通知。
特色：
USM Go系列/可升级
现有的USM Go客户均可访问USM Go测试仪的所有新功能。
USM Go可以升级，包括其众多的特性/功能。特性/功能也可以以后添加。参见以下USM Go系列图表。
生产率
USM Go测试仪操作直观，因此几乎不需要花费时间辨别曲线。从使用它的那一刻起，您的生产率就已经提高了！使用成熟的图形用户界面（GUI）和创新的操纵杆简化导航程序，允许单手操作，并快速、准确地调整。其他生产率功能包括：
坚固的结构
-
坚固的模压橡胶外壳可以承受最恶劣的环境，并显著减少停机时间。
-
IP67浸入测试（P67/IEC529 - 防尘/防淋水，超声波探伤仪灵敏度，符合IEC529关于IP67分类的规定)
-
坠落测试(514.5 程序 II; 516.5 程序 IV)
-
振动测试(Mil-Std-810F; 514.5-5 程序 I, 附件 C)
|
|
人体工程学
USM Go超声波便携式探伤仪符合人体工程学设计，重量轻，体积小，易于在最苛刻的检测环境中使用。
-
用于难以进入地区时，可以最小化外壳尺寸
-
优化的显示尺寸，提高可读性和回波分离，两个相邻回波分得开
-
安全的单手操作
-
重量轻（850克/1.87镑）
-
集成支架
-
主要的控制键：增益、自由定义键
-
“翻转”功能允许惯用左手和惯用右手的人都可以自如地使用仪器。
-
trueDGS®斜射波束传感器，极大提高EN 583-2的定量能力。
连接性
标准的USB连接允许从探伤仪上下载数据，作进一步分析或存储。该仪器标配2GB的SD记忆卡（最多可支持16GB内存卡）。
报告以JPEG或BMP格式生成，所以不需要专门的阅读软件。
简单的机载数据记录器收集和保存厚度测量数据。
UT检测能力
独有获得专利的幻象波去除（Phantom echo）指示器选项：由于脉冲往复回波衰减低和脉冲重复频率过高，回波会在屏幕上闪烁。
如需详细信息，请参见应用部分
应用：
|
USM Go旨在提供缺陷检测，用于各个行业和过程频谱，如航空航天、发电和汽车行业，以及石油和天然气行业。
锻件
-
手动PRF调整
-
幻象波（Phantom echo）去除
-
DGS
-
底面回波衰减器
|
|
复合材料
-
射频显示
-
A门电路回波触发的2门电路与B-启动
-
用于120dB/μs高衰减材料的TCG校准
钢轨
-
高PRF（高达2000赫兹）
-
重量轻（850克/1.87镑）
-
尺寸小，符合人体工程学
-
附件(符合人体工程学的套件：手腕附件、胸前附件、肩带）。
|
