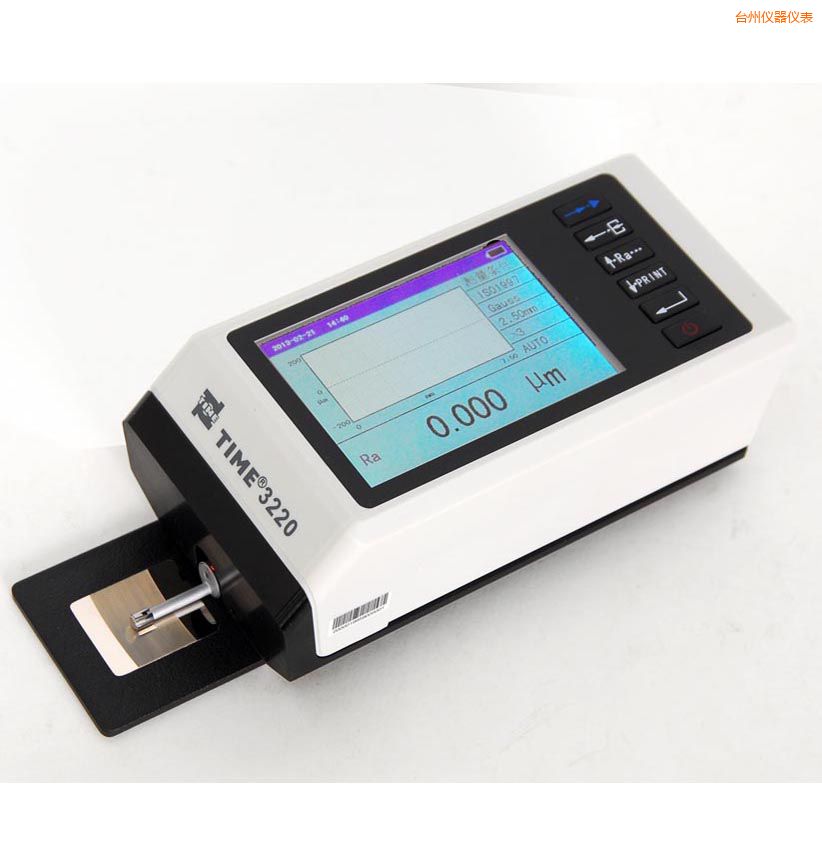

    时代粗糙度仪
    型 号:TIME3220
    品 牌:时代仪器
    技术指标:传感器测量范围:400um
    台州时代粗糙度仪-TIME3220-时代仪器
      TIME3220手持式粗糙度仪是触针式表面粗糙度测量仪,它适用于生产现场、实验室、计量室,可测量多种机加工零件的表面粗糙度,浙江粗糙度仪,根据选定的测量条件计算相应的参数,在液晶显示器上清晰地显示出全部测量参数和轮廓图形。

       测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗 糙度,粗糙度仪多少钱,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在传感器输出端产生于被测表面粗糙度成比例的模拟型号, 该信号经过放大之后进入数据采集系统,再对采集的数据进行数字滤波和参数计算,非接触式粗糙度仪,将测量结果在液晶显示器上读出,也可在打印机上输出,还可以与PC机进行通 讯。

       GB/T 3505-2009 产品几何技术规范(GPS)表面结构 轮廓法 术语、定义及表面结构参数

       GB/T 6062-2009 产品几何技术规范(GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性

       多参数测量:Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、RPc、RSm、Rmr(c)、tp、Rmr、Rpm、Rz1max、 RzJIS、Rmax、Htp、Rδc、R△q、R△a、Pa、Pp、Pv、Pt、Pz、Pq、Psk、Pku、Pc、PSm、Pmr(c)、Pmr、 Pz1max、PJIS、Rδc、P△q、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2;

       高精度电感传感器;

       2RC、GAUSS滤波方式;

       兼容ISO1997、ANSI、JIS2001标准;

       TFT液晶,可现实全部参数及图形;

       连接时代TA230打印机,可打印全部参数及轮廓图形;

       内置标准RS232接口、USB接口;

       简体中文、繁体中文、英文显示;

       自动关机;

       一体化设计,使用方便。

    传感器测量范围 400um
    传感器针尖半径 5um/2um
    传感器针尖材料 金刚石
    传感器触针测力 4mN/0.75mN
    最大驱动行程 19mm/0.748inch
    驱动速度 当取样长度=0.08mm Vt=0.25mm/s
    当取样长度=0.25mm Vt=0.25mm/s
    当取样长度=0.8mm Vt=0.5mm/s
    当取样长度=2.5mm Vt=1mm/s
    返回时 V=1mm/s
    示值误差 ≤±10%
    示值重复性 ≤6%
    取样长度 0.08mm,0.25mm,0.8mm,2.5mm可选
    评定长度 1L-5L(可选),L为取样长度
    测量范围 自动 分辨力:0.001um、0.008um
    ±50um 分辨力:0.001um
    ±200um 分辨力:0.008um
    电源 锂离子充电电池1块/电源适配器
    外形尺寸和重量 155.4mm×75mm×56mm,约760g

       标准配置:

    名称 数量 名称 数量
    标准传感器 1支 传感器护套 1件
    主机 1台 支架 1件
    标准样板 1块 起子 1把
    电源适配器 1个 通讯电缆 1根
