南通友联M系列扫查架主要与PXUT－900、PXUT－910型便携式TOFD检测仪配合使用，可组合成多种构型适应现场各类工件的扫查检测需求；也可挂装各类编码器，与业界已采用的各型TOFD检测仪配套使用。

M系列扫查架采用铝合金材质制造，超声波探伤仪怎么使用，体积小，重量轻，特别适用于复杂的检测现场。磁性轮与弹力耦合特点保证了扫查图像的稳定性。本系列扫查器可对直径小至60mm的管道环焊缝实施检测。

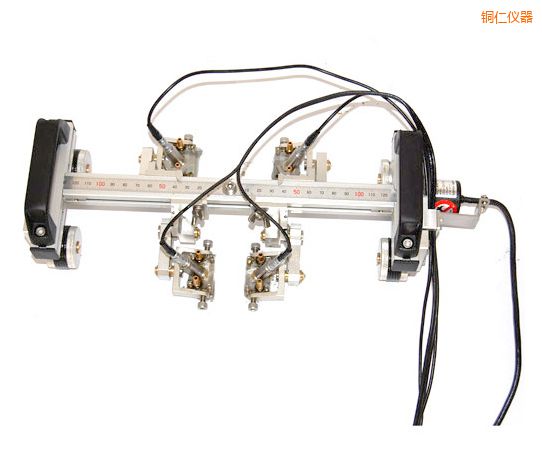

MH－AL4－300型扫查架为手动扫查架，主梁宽度300mm，也可选配加长横梁，所配编码器的长度分辨率为0.25mm；可安装4只探头，超声波探伤仪采购，分为两组TOFD通道实施检测，超声波探伤仪操作规程，可满足100mm以内壁厚工件的焊缝探伤要求。本扫查架不仅用于平板及球罐焊缝的检测，也可对管道纵焊缝和环焊缝实施检测。检测环焊缝时，可检最小管径为100mm。
