产品概述：

型号说明：MV-TEST1000-I为增强版；MV-TEST1000-II为联动版。

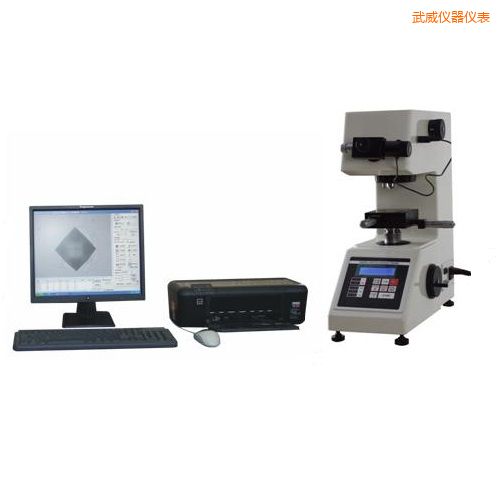

时代MV-TEST1000-I/II显微维氏硬度测量系统，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业 技术，通过计算机主机实现对显微维氏硬度计控制（仅限联动版），并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及 部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的 测试方式，实现了快速、高精度、高重复性的硬度测试，是材料分析的重要设备。

软件界面：

系统联动：通过硬度计串口通讯，实现系统与硬度计联动（仅限联动版）.

压力联动：硬度计压力转换时，系统感知试验力变化并实时显示在系统中（仅限联动版）。

转塔联动：软件控制硬度计进行物镜-压头之间相互切换，无需人工控制硬度计（仅限联动版）。

加载联动：软件控制硬度计进行加载，无须人工控制硬度计（仅限联动版）。

测量联动：软件控制硬度计转塔、加载并直接读取维氏硬度值（仅限联动版）。

图像采集：实时显示硬度图像，可存储、打印图像。

自动测量：自动找出压痕的四个顶点，速度快，数据准，有多种专业算法以适用不同压痕。

自动寻点：在压痕的四个顶点附近点取，系统自动寻找最佳顶点，，大大降低人为误差。

对角测量：点取压痕的左上及右下角，即可读出硬度值。

四点测量：点取压痕的四个顶点，读出硬度值。

微力测量：特别设计专业功能，可将微小试验力（10gf,25gf,50gf）下的压痕实时放大且不降低分辨率，提高测量精度。

硬度换算：依据国家标准，自动进行布氏-洛氏-维氏-努氏等多种硬度数值转换，实时显示。

阈值设定：上下限设置、超差别判断报警。

定标设置：两种定标方式：测试卡定标和硬度块定标

图文报告：自动记录测量数据，自动生成硬度-深度曲线，保存或打印硬度-深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按WORD文档保存。

数据统计：将多个压痕的测量结果以EXCEL数据格式导出，并自动统计测量次数、硬度最大值、最小值、平均值、均方差等。

硬度-深度曲线图：

技术参数：

测量范围：支持10g,25g,50g,100g,200g,300g,500g,1kg所有试验力.

适用机型：时代全系列显微及维氏硬度计。

联动控制：系统通过串口通讯，感知试验力变化、控制硬度计转塔、加载并直接读数（仅限联动版）。

自动识别：领先的压痕自动识别技术，在0.3秒内读出D1/D2和HV值。

性能稳定：对非镜面抛光、光线不匀，不在中心的压痕均可自动读取。

功能强大：自动读数、手动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。

自动读数：独创自动读数算法，，对多种压痕进行自动读数，，速度快、准确性高。

重复性好：自动读数重复性高，满足用户专业要求。

1、计算机主机：联想主流机型

2、适用操作系统：WINDOWS XP、VISTA

3、数字成像系统

高分辨率：130万像素（1280X1024）

高速采集：1280X1024分辨率：25帧/秒；640X512分辨率：79帧/秒；

高清晰度：黑白图像，清晰度更好；

靶面尺寸：1/2英寸

4．自动读数/手动读数

自动读数时间：单个压痕读数时间约300毫秒；

自动测量精度：0.1微米；

自动测量重复性：±0.8% (700HV/500gf，成像清晰)

手动读数：手动点取，自动寻点、4点测量、2对角线测量；

5．结果保存/输出

存储/输出测量数据及实验参数，包括D1，D2，HV，X，Y等；

存储/输出有效硬化层深度曲线报告；

存储/输出图像。

基本配置：

光学适配镜                1只         USB软件狗            1只
数字摄像头                1只         应用软件               1张
USB数据线                1根         计算机和打印机       1套
