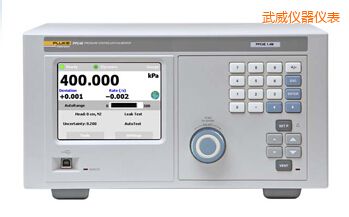

武威气体压力控制器校准器-PPC4E-美国FLUKE
±0.02%自动量程（AutoRange）范围
±1kPa（0.15psi）~ 14MPa（2,000psi）
福禄克PPC4E实现了从校准实验室到制造业或现场校准等各种应用的高性能气体压力校准。进一步提升了福禄克PPC压力控制器/校准器的众所周知的可靠性和精度，使您能够享受到这笔投资的巨大价值和回报。
PPC4E完美融合了PPC4控制器/校准器系列产品的最佳特性、测量技术和获得专利的PPC压力控制技术，提供非常广泛的压力量程覆盖范围，可用于最常见的校准工作。利用彩色图形用户界面可以轻松校准压力变送器、传感器以及指针式压力表和数字压力表，或者通过PC远程连接实现自动化校准。
PPC4E使校准变得非常容易，确保您可以获得校准所需的所有性能和不确定度。PPC4E的自动量程（AutoRange）功能可以立即设置多个参数，在其所有压力量程范围内均能实现最优的精度、最高的安全性和最佳的测量性能。用户只需输入被测设备的量程和允差即可。PPC4E的测量不确定度是与UUT（被校准设备）的量程相一致的范围的百分比，提供了易于理解的测试准确度比率。
PPC4E型号的量程
型号分为PPC4E和PPC4EX，指示一个或两个内部参考压力传感器，并确定可选的最小自动量程（AutoRanged）范围，同时仍然能够保持校准器的最佳测量不确定度。
标称测量不确定度为±0.02%的自动量程（AutoRanged）范围，对于所有自动量程（AutoRanged），可低至：
PPC4E 10%的控制器范围
PPC4E 1%的控制器范围
详情参阅PPC4E的测量技术指标。福禄克计量校准部提供了完整可靠的产品测量不确定度技术指标，包括所有源，有效期为一年。
PPC4E完美融合了PPC4压力控制器/校准器系列产品的强大功能、先进测量技术和专利的压力控制技术，提供非常广泛的压力量程覆盖范围，可用于最常见的校准工作。可以轻松校准压力变送器、传感器、指针式压力表和数字压力表等常见压力仪表，或者通过计算机软件实现自动化校准。
·
绝压、表压和负压模式任意转换，无需添加外部气压参考硬件
·
石英谐振（Q-RPT）参考压力传感器确保卓越稳定性，不需进行特殊的校准或维护
·
压力范围覆盖1kPa~14MPa的绝压和表压
·
一台校准器即可真正实现高达100:1的准确测量和控制量程范围
·
自动量程（AutoRange）功能智能优化测量控制和测试参数
·
标配RS-232和IEEE-488.2远程接口；ATE系统设计，内置阀门驱动器
·
可选配自清洁式集液器附件，可自动保护PPC4E免受系统污染
·
实时计算并显示压力测量不确定度
·
内置自动测试和泄漏测试功能
·
设定点微调功能，快速进行指针式压力表的主刻度点校准
·
标配彩色液晶屏幕用户界面，含11种语言的全面帮助支持
超宽量程覆盖能力
PPC4E使校准变得非常容易，确保您可以获得校准所需的所有性能和不确定度。PPC4E的自动量程（AutoRange）功能可以立即设置多个参数，在其所有压力量程范围内均能实现最优的精度、最高的安全性和最佳的测量性能。用户只需输入被测设备的量程和允差即可。PPC4E的测量不确定度是与被校准设备量程相一致范围的百分比，提供了易于理解的测试准确度比率。
PPC4E控制精度优于±0.0006%，用户无需使用具有两个或多个独立控制模块的主机，即可轻松实现对常用压力量程内各种被检表的覆盖。由于在校准期间被校准表感受的压力值准确与否，不仅取决于仪器的测量精度，同时也取决于仪器的控制精度，所以控制精度非常重要。PPC4E的石英传感器技术也优于同类的其他控制器/校准器的传感器。通过一个单独接口和一个单独测试端口，PPC4E即可让您获得所有量程和精度。
最实用的自动量程功能
利用自动量程（AutoRange）功能，只需按几次按钮，源自本地用户界面的的PPC4E操作即可立即优化被检表的量程和准确度的重要设置和参数。操作人员会发现进行常见的校准任务变得非常简单，无需专门的培训或经验。
PPC4E支持即时设置和运行快速测试以及创建和存储测试序列以供随后调用和执行。通过“微调”特性，可以手动调整每个目标点上的压力，被检表从而可以读取基点目标压力，对于校准指针式压力表，，这是非常有用的特性。当运行测试序列时，记录和显示对应于每台被检表基点的PPC4E测量压力，并随后产生表报表。
两种型号可选
型号分为PPC4E和PPC4EX，代表内部有一个或两个参考压力传感器，以及在能够保持校准器的最佳测量不确定度的前提下，可选的最小自动量程（AutoRanged）范围。
标称测量不确定度为±0.02%的自动量程（AutoRanged）范围，对于所有自动量程（AutoRanged），可低至：
1. PPC4E：10%~100%的控制器范围
2. PPC4Ex：1%~100%的控制器范围
自动化软件
PPC4E随时可以被集成至一个全自动测试系统。后面板的RS-232和IEEE-488.2接口可用于与远程计算机进行通信。福禄克COMPASS®压力校准软件提供了一个先进的自动化解决方案，该软件具有强大的能力和灵活性，，能够实现几乎所有想得到的自动化测试级别，包括测试执行、数据采集和生成报告的所有方面。
|
通用技术指标
|
|
预热时间
|
无要求。冷启动时，为了获得最佳性能，建议采用30分钟的温度稳定时间
|
|
分辨率
|
达1ppm，用户可调
|
|
电源要求
|
100~240 VAC（-15 %、+10 %）, 50 Hz~60 Hz，最大功耗70 VA
|
|
工作温度范围
|
10℃~40℃
|
|
重量
|
16.6kg（36.5lb）
|
|
尺寸
|
19cm高×35 cm宽×45cm深（7.5in.×13.8 in.×17.7in.）
|
|
通信接口
|
RS-232（COM1、COM2），IEEE-488.2，USB（前面板，仅限固件）
|
|
工作介质
|
任何洁净、干燥的非腐蚀性气体
|
|
压力连接
|
测试接口（Test+）/参考接口（Test-）：1/8英寸NPT内螺纹
供压：1/8英寸NPT内螺纹
泄压：2/8英寸NPT内螺纹
气压参考口：10-32 UNF
|
|
压力控制
|
|
控制精度
|
PPC4E: ±0.0006%控制器范围
PPC4EX: ±0.0006%控制器范围
自动量程（AutoRange）范围>10%控制器范围
±0.00006 %控制器范围
（自动量程（AutoRange）范围≤10%控制器范围）
|
|
最低可控压力
（表压模式）
|
通过自动泄压调整零点。零点以上或以下的最低点仅受Q-RPT分辨率和控制精度的限制。
|
|
最低可控压力
（绝压、负表压模式）
|
1kPa绝压（0.15 psi）或相对应的表压（除PPC4E 7M和PPC4E 14M以外的所有型号）
PPC4E 7M：3.5kPa（0.5 psi）
PPC4E 14M：7kPa（1 psi）
|
|
极限压力
（绝压、负表压模式）
取决于真空泵和连接
|
200~700 Pa的绝压（2~7 mbar, 0.03~0.1 psi）或者相对应的表压
|
|
典型的压力稳定时间
（0.005%保持限值，50 cc测试容积）
|
15~30秒
|
|
典型测试容积
|
1.4MPa[300psi]的控制器量程：0~1000 cc；
大于1.4MPa[300 psi]的控制器量程：0 cc~500 cc
|
|
型号
|
表压不确定度1%自动量程（AutoRanged）
|
绝压不确定度1%自动量程（AutoRanged）+常量
|
|
%自动量程（AutoRanged）
|
最小自动量程（AutoRanged）2
|
%自动量程（AutoRanged）
|
常量
|
最小自动量程（AutoRanged）2
|
|
PPC4EX 14M
|
0.02
|
140 kPa（20 psi）
|
0.02
|
0.1 kPa（0.015 psi）
|
140 kPa（20 psi）
|
|
PPC4E 14M
|
0.02
|
1400 kPa（200 psi）
|
0.02
|
1 kPa（0.15 psi）
|
1400 kPa（200 psi）
|
|
PPC4EX 7M
|
0.02
|
70 kPa（10 psi）
|
0.02
|
0.05 kPa（0.007 psi）
|
70 kPa（10 psi）
|
|
PPC4E 7M
|
0.02
|
700 kPa（100 psi）
|
0.02
|
0.5 kPa（0.07 psi）
|
700 kPa（100 psi）
|
|
PPC4EX 1.4M
|
0.02
|
14 kPa（2 psi）
|
0.02
|
0.014 kPa（0.002 psi）
|
70 kPa（10 psi）
|
|
PPC4E 1.4M
|
0.02
|
140 kPa（20 psi）
|
0.02
|
0.1 kPa（0.015 psi）
|
140 kPa（20 psi）
|
|
PPC4EX 100K
|
0.02
|
±1 kPa（±0.15 psi）
|
0.02
|
0.014 kPa（0.002 psi）
|
70 kPa（10 psi）
|
|
PPC4E 100K
|
0.02
|
±10 kPa（±1.5 psi）
|
0.02
|
0.014 kPa（0.002 psi）
|
70 kPa（10 psi）
|
|
PPC4E 15K
|
0.02
|
±1.5（±0.2 psi）
|
—
|
—
|
—
|
1.RPT指示相对于所施加压力真值的最大偏差，包括精度、预测一年期稳定度极限、温度影响和校准不确定度、组合和扩展（K=2）方法符合ISO“Guide to the
Expression of Uncertainty in Measurement”（测量中不确定度表述指南）。
2.低于最小自动量程（AutoRange）范围的不确定度等于最小自动量程（AutoRange）× 0.02%
|
型号
|
描述
|
|
PPC4EX
14M
|
PPC4E控制器/校准器
Hi RPT: A14m
Lo RPT: A1.4M
压力范围（额定测量范围）
表压(kPa)：-ATM到14 000
表压(psi)：-ATM到2,000
绝压(kPa)：0到14 000
绝压(psi)：0到2,000
|
|
PPC4EX
7M
|
PPC4E控制器/校准器
Hi RPT: A7M
Lo RPT: A700K
压力范围（额定测量范围）
表压(kPa)：-ATM到7,000
表压(psi)：-ATM到1,000
绝压(kPa)：0到7,000
绝压(psi)：1到1,000
|
|
PPC4EX
1.4M
|
PPC4E控制器/校准器
Hi RPT: A1.4M
Lo RPT: A200K
压力范围（额定测量范围）
表压(kPa)：-ATM到1,400
表压(psi)：-ATM到200
绝压(kPa)：0到1,400
绝压(psi)：0到200
|
|
PPC4EX
100K
|
PPC4E控制器/校准器
Hi RPT: A200K
Lo RPT: BG15K
压力范围（额定测量范围）
表压(kPa)：-ATM到100
表压(psi)：-ATM到15
绝压(kPa)：0到200
绝压(psi)：0到30
|
|
PPC4E
15K
|
PPC4E控制器/校准器
Hi RPT: BG15K
Lo RPT: n/a
压力范围（额定测量范围）
表压(kPa)：±15
表压(psi)：±2.2
绝压(kPa)：n/a
绝压(psi)：n/a
|
|
6241-15K
|
PPC4E Gas Pressure Controller
Kit with PPC4E 15K, ± 1.5 to ± 15 kPa (± 0.2 to ± 2.2 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6241-100K
|
PPC4E Gas Pressure Controller
Kit with PPC4E 100K, ± 10 to ± 100 kPa (± 1.5 to ± 15 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6241-1.4M
|
PPC4E Gas Pressure Controller
Kit with PPC4E 1.4M, 140 to 1,400 kpa (20 to 200 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6241-7M
|
PPC4E Gas Pressure Controller
Kit with PPC4E 7M, 700 to 7,000 kPa (100 to 1,000 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-100K
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 100K, ± 1 to ± 100 kPa (± 0.15 to ± 15 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-1.4M
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 1.4M, 14 to 1,400 kpa (2 to 200 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-7M
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 7M, 70 to 7,000 kPa (10 to 1,000 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
|
6242-14M
|
PPC4E Gas Pressure Controller
Kit with PPC4EX 14M, 140 to 14,000 kPa (20 to 2,000 psi)
Includes:
· PPC4E
pressure controller/calibrator with power line cords and operating manual
· SPLT
self-purging liquid trap with connector to PPC4E
· Mountable
test stand for device under test with interconnect and quick connect fitting
with adapters
|
通用配件:
|
配件
|
描述
|
|
PK-PPC-BG-DVU
|
BG15K Q-RPT用双倍容积单元（部件号3070389）
|
|
机架安装套件
|
机架安装套件19in机架安装工具机架（4U）
（部件号3338072）
|
|
RPM4
|
用于外部Q-RPT和/或绝压模式AutoZ的参考压力监测器（部件号3072483）
|
|
RS232
|
9针线，2m，，用于PPC4E COM1（部件号2758335）
|
|
SPLT
|
PPC4 TEST端口用液体自动净化槽（部件号3069823）
|
|
真空参考套件，220V
|
用于PPC EXHAUST端口的真空泵套件包括连接器（部件号3584486）
|
|
真空参考套件，110V
|
用于PPC EXHAUST端口的真空泵套件包括连接器（部件号3584473）
|
|
COMPASS
for Pressure
|
自动执行测试、数据采集、报告与设备资产管理的软件
|
