产品概述:

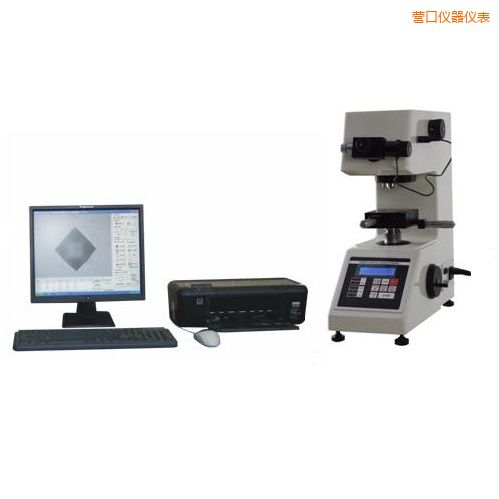

型号说明:MV-TEST1000-I为增强版;MV-TEST1000-II为联动版。 时代MV-TEST1000-I/II显微维氏硬度测量系统,集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业 技术,,通过计算机主机实现对显微维氏硬度计控制(仅限联动版),并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及 部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统,突破了传统硬度的 测试方式,实现了快速、高精度、高重复性的硬度测试,是材料分析的重要设备。 软件界面:
系统联动:通过硬度计串口通讯,实现系统与硬度计联动(仅限联动版). 压力联动:硬度计压力转换时,系统感知试验力变化并实时显示在系统中(仅限联动版)。 转塔联动:软件控制硬度计进行物镜-压头之间相互切换,无需人工控制硬度计(仅限联动版)。 加载联动:软件控制硬度计进行加载,无须人工控制硬度计(仅限联动版)。 测量联动:软件控制硬度计转塔、加载并直接读取维氏硬度值(仅限联动版)。 图像采集:实时显示硬度图像,可存储、打印图像。 自动测量:自动找出压痕的四个顶点,速度快,数据准,有多种专业算法以适用不同压痕。 自动寻点:在压痕的四个顶点附近点取,系统自动寻找最佳顶点,大大降低人为误差。 对角测量:点取压痕的左上及右下角,即可读出硬度值。 四点测量:点取压痕的四个顶点,读出硬度值。 微力测量:特别设计专业功能,可将微小试验力(10gf,25gf,50gf)下的压痕实时放大且不降低分辨率,提高测量精度。 硬度换算:依据国家标准,自动进行布氏-洛氏-维氏-努氏等多种硬度数值转换,实时显示。 阈值设定:上下限设置、超差别判断报警。 定标设置:两种定标方式:测试卡定标和硬度块定标 图文报告:自动记录测量数据,自动生成硬度-深度曲线,保存或打印硬度-深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按WORD文档保存。 数据统计:将多个压痕的测量结果以EXCEL数据格式导出,并自动统计测量次数、硬度最大值、最小值、平均值、均方差等。 硬度-深度曲线图:
技术参数: 测量范围:支持10g,25g,50g,100g,200g,300g,500g,1kg所有试验力. 适用机型:时代全系列显微及维氏硬度计。 联动控制:系统通过串口通讯,感知试验力变化、控制硬度计转塔、加载并直接读数(仅限联动版)。 自动识别:领先的压痕自动识别技术,在0.3秒内读出D1/D2和HV值。 性能稳定:对非镜面抛光、光线不匀,不在中心的压痕均可自动读取。 功能强大:自动读数、手动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。 自动读数:独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高。 重复性好:自动读数重复性高,满足用户专业要求。 1、计算机主机:联想主流机型 2、适用操作系统:WINDOWS XP、VISTA 3、数字成像系统 高分辨率:130万像素(1280X1024) 高速采集:1280X1024分辨率:25帧/秒;640X512分辨率:79帧/秒; 高清晰度:黑白图像,清晰度更好; 靶面尺寸:1/2英寸 4.自动读数/手动读数 自动读数时间:单个压痕读数时间约300毫秒; 自动测量精度:0.1微米; 自动测量重复性:±0.8% (700HV/500gf,成像清晰) 手动读数:手动点取,自动寻点、4点测量、2对角线测量; 5.结果保存/输出 存储/输出测量数据及实验参数,包括D1,D2,,HV,,X,Y等; 存储/输出有效硬化层深度曲线报告; 存储/输出图像。 基本配置:
光学适配镜 1只 USB软件狗 1只
|
